Extracción de la placa de cables del soporte vertical para GPU
Extracción de la placa de cables del soporte vertical para GPU
Requisitos previos
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la
documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. La garantía no
cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que
se incluyen con el producto.
NOTA: Esta es una Field Replaceable Unit (Unidad reemplazable in situ - FRU). Solo los técnicos de servicio certificados
de Dell pueden realizar los procedimientos de extracción e instalación.
1. Siga las pautas de seguridad que se enumeran en la sección instrucciones de seguridad.
2. Prepare el destornillador Phillips núm. 2.
3. Desmonte el GPU del chasis.
4. Desconecte todos los cables de alimentación conectados a la GPU.
Pasos
1. Extraiga los tornillos que fijan la placa de cables del soporte vertical para GPU a la GPU.
2. Tire de la placa de cables del soporte vertical para GPU para desenganchar el conector de la placa de cables del soporte vertical
para GPU de la GPU.
3. Extraiga el cable del soporte vertical para GPU colocado a través del clip de fijación de tendido de los cables del soporte vertical
para GPU.

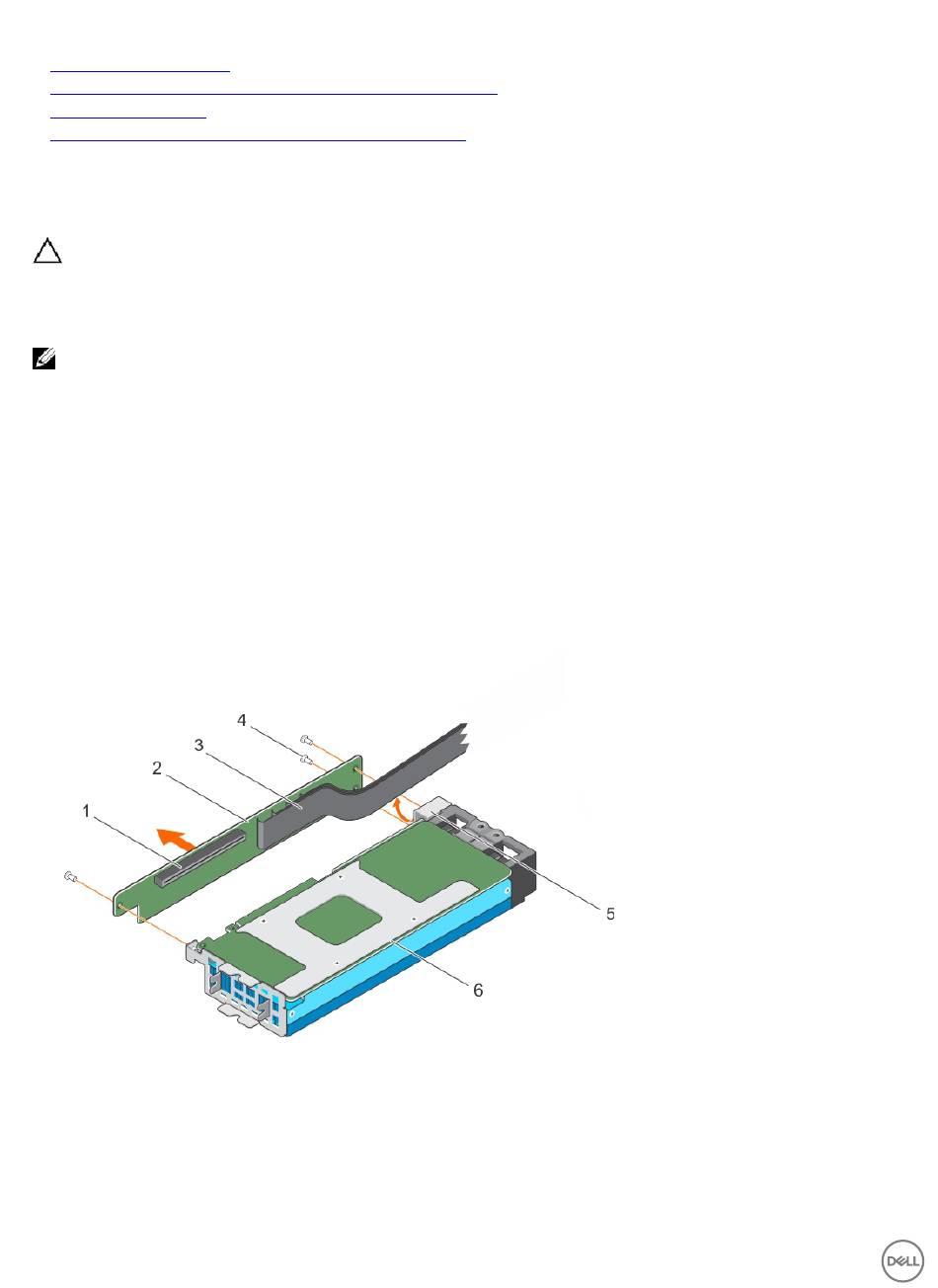

Ilustración 83. Extracción de la placa de cables del soporte vertical para GPU
1. Conector de la placa de cables del soporte vertical
para GPU
3. Cable del soporte vertical para GPU
5. Clip de fijación de tendido de los cables del soporte
vertical para GPU
154
2. Placa de cables del soporte vertical para GPU
4. Tornillo (3)
6. GPU
