Extracción De Los Soportes De Gpu De Las Gpu De Repuesto - Dell PowerEdge C4130 Manual Del Propietário

NOTA: Este procedimiento no se aplica a las GPU de AMD, ya que las GPU de repuesto se envían sin soportes.
Vínculos relacionados
Instrucciones de seguridad
Extracción de la placa de cables del soporte vertical para GPU
Extracción de los soportes de GPU de las GPU de repuesto
Instalación de los soportes de GPU personalizados en las GPU de repuesto
Extracción de los soportes de GPU de las GPU de repuesto
Este procedimiento no corresponde a las GPU de repuesto de AMD, puesto que se envían sin los soportes de E/S y de apoyo. Las
GPU de repuesto Nvidia o Intel se envían con soportes específicos Nvidia o Intel de E/S y de apoyo. Estos soportes deben extraerse
de las GPU de repuesto Nvidia o Intel e instalarse en las GPU Intel o Nvidia extraídas del sistema. El procedimiento para extraer los
soportes Intel o Nvidia de las GPU de repuesto es el mismo.
Requisitos previos
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El
usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la
documentación del producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. La garantía no
cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que
se incluyen con el producto.
NOTA: Esta es una Field Replaceable Unit (Unidad reemplazable in situ - FRU). Solo los técnicos de servicio certificados
de Dell pueden realizar los procedimientos de extracción e instalación.
1. Siga las pautas de seguridad que se enumeran en la sección instrucciones de seguridad.
2. Tenga los destornilladores Phillips n.º 1, n.º 2 y Torx T6 listos.
3. Extraiga los soportes de la GPU personalizada de la GPU extraída del sistema.
Pasos
1. Extraiga los tornillos que fijan el soporte de E/S a la GPU, y extraiga el soporte de E/S.
2. Extraiga los tornillos que fijan el soporte a la GPU y extraiga el soporte.

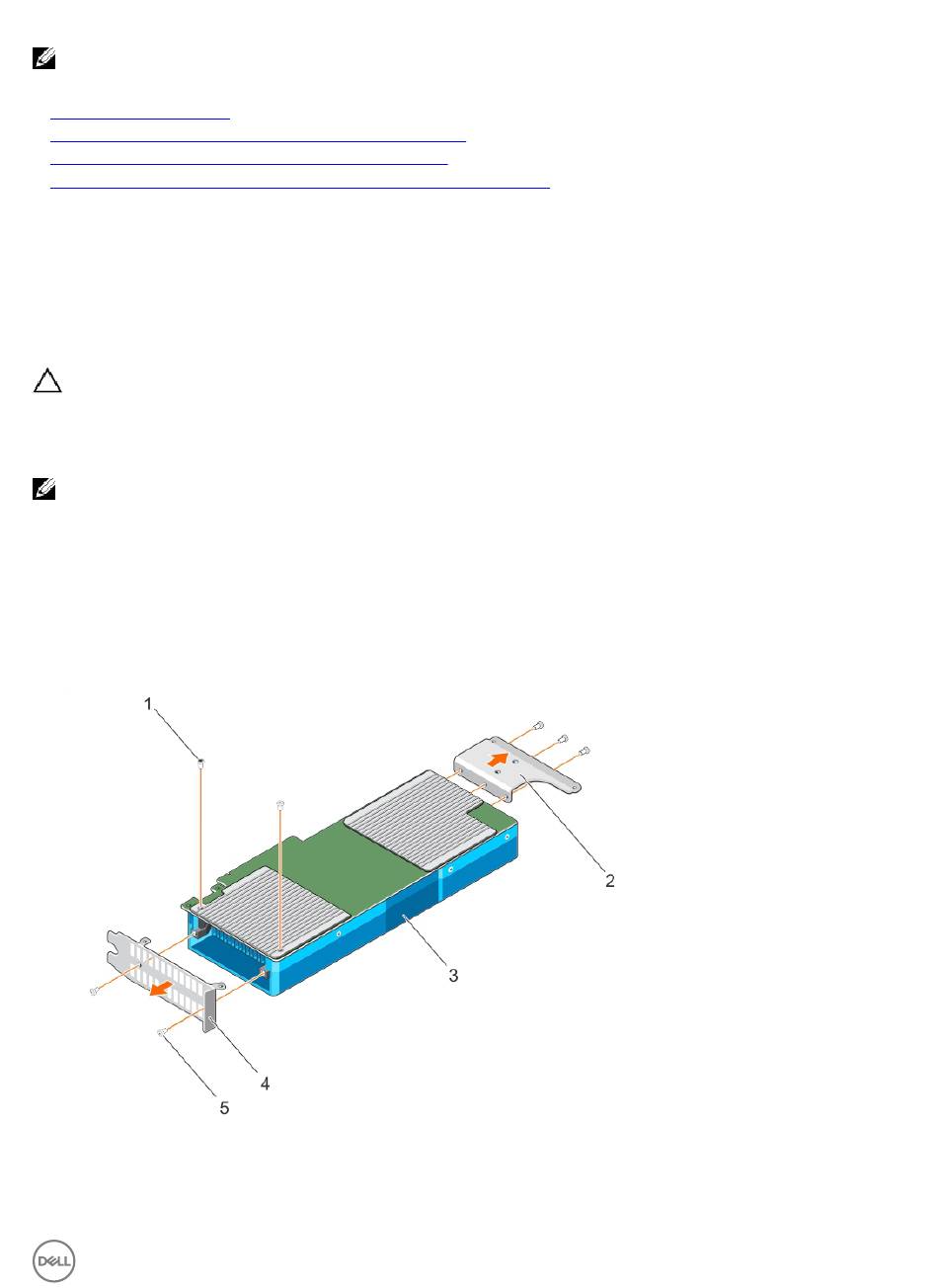

Ilustración 87. Extracción de los soportes de E/S de la GPU de Nvidia y de los soportes de apoyo
1. Tornillos Torx (2)
3. GPU
2. Soporte de apoyo
4. Soporte de E/S
