testo Stromzangenadapter 0590 0003
Bedienungsanleitung [de]
0970 0702 de 03
Übersicht
Gerät
Symbolerklärung
Achtung! Warnung vor einer
Gefahrenstelle, Bedienungsan-
leitung beachten
Vorsicht! Gefährliche Span-
nung, Gefahr des elektrischen
Schlags
Das Produkt ist für die Märkte
USA und Kanada zertifiziert, zu
den geltenden amerikanischen
und kanadischen Standards
Durchgängige doppelte oder
verstärkte Isolierung nach Kate-
gorie II DIN EN 61140 / IEC 536
Es darf in der Nähe von
GEFÄHRLICHEN STROMFÜH-
RENDEN Leitern verwendet
bzw. von diesen getrennt
werden.
Vor der Verwendung beachten!
• Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedie-
nung und Nutzung des Geräts notwendig sind. Vor der Verwendung des Geräts ist die
Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Bewahren
Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie
diese Dokumentation an spätere Nutzer des Geräts weiter.
• Wird die Anleitung nicht beachtet oder sollten Sie es versäumen die Warnungen und Hin-
weise zu beachten, können lebensgefährliche Verletzungen des Anwenders und Beschädi-
gungen des Geräts verursacht werden.
Sicherheitshinweise
Das Gerät darf nur von geschulten Personen benutzt werden. Beachten Sie bei sämtlichen
Tätigkeiten die berufsgenossenschaftlichen Vorschriften für Arbeitssicherheit und Gesundheits-
schutz.
• Um einen elektrischen Schlag zu vermeiden, sind die Vorsichts-maßnahmen zu beachten,
wenn mit Spannungen größer 70 V (35 V) DC oder 33 V (16 V) eff. AC gearbeitet wird.
Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar
(Werte in Klammern gelten für eingeschränkte Bereiche, zum Beispiel landwirtschaftliche
Bereiche).
• Das Messgerät darf nur in Stromkreisen bis zu einer Nennspannung von 600V verwendet
werden.
• Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer ver-
antwortlichen Elektrofachkraft und nicht alleine durchzuführen.
• Das Gerät darf nur an den dafür vorgesehenen Griffbereichen angefasst werden, die
Anzeigeelemente dürfen nicht verdeckt werden. Wird das Gerät nicht an den vorgesehenen
Griffflächen oder ausserhalb der Griffbegrenzung gehalten, besteht die Gefahr des elektri-
schen Schlages.
• Ist die Sicherheit des Bedieners nicht mehr gewährleistet, muss das Gerät außer Betrieb
gesetzt und gegen ungewolltes Benutzen gesichert werden. Dies ist der Fall, wenn das
Gerat:
- offensichtliche Beschädigungen aufweist
- Bruchstellen am Gehäuse
- defekte Messleitungen
- ausgelaufene Batterien
- die gewünschten Messungen nicht mehr durchführt
- zu lange unter ungünstigen Bedingungen gelagert wurde
- während des Transportes mechanischen Belastungenausgesetzt war.
• Erwärmung des Gerätes durch direkte Sonneneinstrahlung vermeiden. Nur so kann eine
einwandfreie Funktion und eine lange Lebensdauer des Gerätes gewährleistet werden.
• Ist das Öffnen des Gerätes notwendig, darf dies nur von einer Fachkraft ausgeführt werden.
Vor dem Öffnen muss das Gerät ausgeschaltet und von allen Stromkreisen getrennt sein.
• Wartungsarbeiten die nicht in dieser Dokumentation beschrieben sind dürfen nur von aus-
gebildeten Service-Technikern durchgeführt werden.
• Bei Modifikationen oder Veränderungen des Gerätes ist die Betriebssicherheit nicht mehr
gewährleistet.
• Modifikationen und Veränderungen am Gerät führen zum kompletten Verlust von Garantie-
und Gewährleistungsansprüchen gegenüber dem Hersteller.
• Der Stromzangenadapter darf nicht mit geöffnetem Batteriefach eingesetzt werden.
• Batterien müssen vor dem Einsatz überprüft und bei Bedarf gewechselt werden.

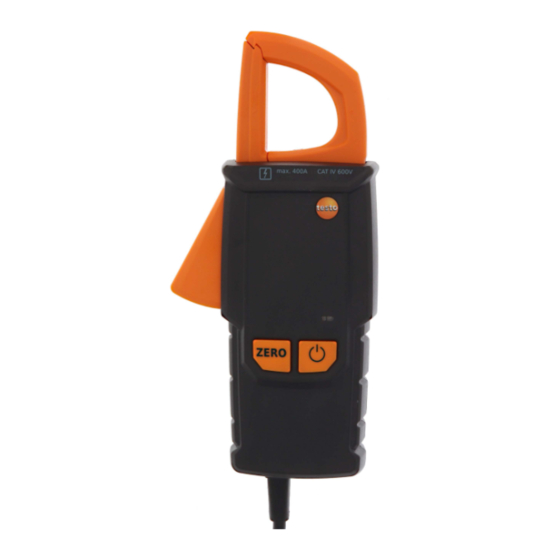

1 Taste zur Offset-Kompensation
2 Zangen-Öffner
3 Strom-Zange
4 Batterie-Fach (Rückseite)
5 LED
6 EIN/AUS Taste
7 Messleitung zum testo 760
Konformitätszeichen, bestätigt
die Einhaltung der gültigen
EU-Richtlinien: EMV-Richtlinie
(2014/30/EU) mit der Norm
EN 61326-1, Niederspannungs-
richtlinie (2014/35/EU) mit der
Norm EN 61010 2-032
Das Gerät erfüllt die
WEEE-Richtlinie (2012/16/EU)
Dieses Produkt wurde gemäß
den Anforderungen in Ziffer
61010-1 der kanadischen
Norm CAN/CSA-C22.2 in ihrer
zweiten Ausgabe, einschließlich
Änderung 1 bzw. einer späte-
ren Fassung derselben Norm
geprüft, welche denselben
hohen Prüfungsanforderungen
entspricht.
• Lagerung muss in trockenen Räumen erfolgen.
• Der Einsatz des Gerätes in einer explosiven Umgebung ist nicht zulässig.
• Vor und nach dem Einsatz ist das Gerätes immer auf einen optimalen Betriebszustand zu
prüfen. Dazu das Gerät an einer bekannten Stromquelle testen.
• Bei auslaufenden Batterien darf das Gerät nicht weiter genutzt werden, bevor es von unse-
rem Kundendienst überprüft wurde.
• Die Batterieflüssigkeit (Elektrolyt) ist stark alkalisch und elektrisch leitend. Verätzungsgefahr!
Falls Batterie¬flüssigkeit mit Haut oder Kleidung in Kontakt geraten sollte, müssen die betrof-
fenen Stellen sofort gründlich mit viel Wasser gespült werden. Sollte Batterie-flüssigkeit in
die Augen gelangen, spülen Sie diese sofort mit viel Wasser aus und suchen einen Arzt auf.
Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es
konstruiert wurde:
• Das Gerät entsprichteder Messkategorie CAT IV mit einer Bemessungsspannung von 600V
gegen Erde.
• Das Gerät entsprichteder Messkategorie CAT III mit einer Bemessungsspannung von 1000V
gegen Erde.
Die Messkategorie CAT IV ist zur Verwendung an der Quelle der Niederspannungsinstallatio-
nen, z.B. Gebäudeanschluss, Hauptsicherung, Zähler.
Das Gerät darf nur in Anwendungsbereichen eingesetzt werden, die in der Bedienungsanleitung
beschrieben sind. Jegliche davon abweichende Anwendung gilt als unsachgemäße und unge-
prüfte Anwendung und kann zu Unfällen oder zur Beschädigung des Gerätes führen. Jegliche
Fehlanwendung führt zu komplettem Verlust der Garantie- und Gewährleistungsansprüche
gegenüber Testo.
Der Hersteller ist nicht verantwortlich für Beschädigungen an Eigentum oder Personenschäden,
welche aus folgenden Gründen resultieren:
• Nichtbeachten der Bedienungsanleitung
• Veränderungen am Gerät, welche nicht vom Hersteller genehmigt sind
• Der Einsatz von Ersatzteilen welche nicht vom Hersteller genehmigt sind
• Der Einsatz unter Einfluss von Alkohol, Drogen oder Medikamenten
Für folgende Zwecke darf das Gerät nicht eingesetzt werden:
• In explosionsgefährdeten Umgebungen: Das Gerät ist nicht Ex geschützt!
• Bei Regen oder Niederschlägen: Gefahr des elektrischen Schlags!
Technische Daten
Angaben gültig bei 23 °C ± 5 °C, < 80 % relative Luftfeuchte:
Eigenschaft Wert
Messbereich 1,0 A – 400 A AC RMS, 1 A – 400 A DC
DC Genauigkeit (offset- ±(2 % + 0.5 A) bei +23 °C, ±5 °C bei <80 %rF
kompensiert und Leiter
zentriert)
AC Genauigkeit ±(2 % + 0.5 A), 45 Hz – 400 Hz, Crest Factor 3
bei +23 °C, ±5 °C bei <80 %rF
Temperaturkoeffizient ± (0.05 x spezifizierte Genauigkeit pro 1 °C (0 °C...18 °C,
28 °C ... 50 °C)
Übertragungsfunktion 1 mV pro 1 A
Höhe bis 2000 m
Messungskategorie CAT IV / 600 V / CAT III 1000 V
Verschmutzungsgrad 2
Schutzart IP 40
Stromversorgung 3 x 1,5 V (AAA / IEC LR03)
Batteriestandzeit ca. 100 h (Dauerbetrieb mit Alkaline Batterien)
Ausgangssignal 1 mV pro 1 A DC oder AC
Max. zulässige ≤ 600 V
Leiterspannung
Max. Leiter-Grösse Ø 30 mm (1.18 in.)
Lastimpedanz >1 MΩ, ≤100 pF
Automatische Abschaltfunk- nach ca. 15 min
tion (APO)
Abmessungen (BxHxT) 210 mm x 100 mm x 42 mm
Temperaturbereich Betrieb: 0 ... 50 °C
Lagerung: -15 ... 60 °C
Feuchtigkeit 0 %...95 % (0°C...30°C)
0 %...75 % (30°C...40°C)
0 %...45 % (40°C...50°C)
Gewicht ca. 370 g
Normen WEEE 2012/16/EU, EMV 2014/30/EU, EN 61326-1, Niedespan-
nungsrichtlinie 2014/35/EU mit der Norm EN 61010-2-032, Isolie-
rung entsprechend Klasse II IEC 536 / DIN EN 61140
Zulassungen CE, CSA
Gerät bedienen
Gerät einschalten
> Taste Ein/Aus kurz drücken.
- Das Gerät ist eingeschaltet
Gerät ausschalten
> Taste Ein/Aus kurz drücken.
Automatische Abschaltung: Nach ca. 15 Minuten wenn keine Taste betätigt wurde wird.
Prüfung durchführen
Die Inhalte der Dokumentation zum testo 760 werden als bekannt vorausgesetzt.
Messung von Gleichströmen (DC)
1. testo 760 und Stromzangenadapter mit den Messleitungen verbinden: Schwarze Messlei-
tung an Buchse COM, rote Messleitung an Buchse V/Ω/Diode/Kapazität.
2. testo 760 einschalten.
3. DC mV-Messmodus für Spannungsmessung aktivieren: Taste V 4 x drücken.
4. Stromzangenadapter einschalten.
- Grün oder rot leuchtende LED zeigt Betriebsbereitschaft an.
5. Zange des Stromzangenadapters schließen. Darauf achten, dass kein Leiter
umschlossen ist.
> Gleichstrom-Offset kompensieren: Taste ZERO <1 s drücken.
6. Zu messenden Leiter umschliessen und in die Zange zentrieren.
- Der gemessene Wert wird in der LC-Anzeige angezeigt.
