Siemens PSC-12 Instrucciones De Instalación

s
Instrucciones de instalación
Modelo PSC-12
Fuente de alimentación de 12 amperes
I
NTRODUCCIÓN
CARACTERÍSTICAS
• Potencia de entrada de AC de
120 VAC – 240 VAC @ 60Hz / 50Hz
• Convertidor de fuente de alimentación
conmutada sin conexión
• Corrección de factor de potencia
•
Cargador integrado de baterías
• Alimentación de salida total de 12 A @24 VDC
•
Dos terminales de salida de alimentación
independientes: un terminal con limitación de
potencia con capacidad de 4 A como máximo
@ 24 VDC y un terminal sin limitación de
potencia con capacidad de 12 A como máximo
@ 24 VDC (total para no exceder los 12 A)
•
Ambos terminales de salida tienen capacidad
de medición de la corriente
P/N: 315-033060-18
El modelo PSC-12 de Siemens Industria, Inc. es una fuente de alimentación
de alta corriente que brinda al sistema FireFinder XLS alimentación de 24
VDC principal regulada. Tiene una potencia nominal de
12 A y cuenta con un cargador integrado capaz de
cargar baterías de hasta 100 AH. También tiene
un circuito de transferencia controlado por un
microprocesador que permite que el modelo
PSC-12 cambie la alimentación del sistema
a las baterías en reposo durante un corte o
disminución de la alimentación AC.
El modelo PSC-12 incorpora un disyuntor de
18 A en la entrada de la batería. Este ofrece
conexión a un interruptor de manipulación y
a puntos de conexión de terminal para las
señales del sistema.
Modelo PSC-12 se comunica directamente con
el modelo PMI-2 para informar sobre fallos y
permite que el modelo PMI-2 consulte el
estado de la fuente de alimentación. Tiene 1
relé de alarma común, 1 relé de problemas
comunes y 2 relés programables. Los relés de
alarma común y de problemas comunes están
definidos de manera predeterminada para
activarse cuando se reafirma el bus A
(Alarm) degradado o el bus P
degradado.
El modelo PSC-12 se monta en la parte posterior del gabinete del sistema
FireFinder XLS y ocupa una ubicación en los vástagos del compartimiento
posterior o sobre una placa de montaje FireFinder XLS opcional CAB-MP.
Las características de PSC-12 son las siguientes:
1
LARMA
(Trouble)

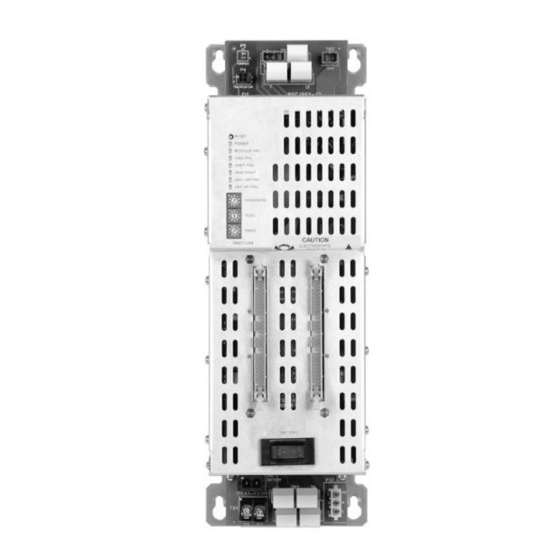

ROBLEMA Figura 1
Fuente de alimentación
PSC-12 de 12 Amperes
• Circuitos de protección de corriente con
capacidad de restablecimiento automático
para sobrecarga y cortocircuito
• Acceso a bus de sistema CC-5 / CC-2
• Suministra 6,2 VDC @ 2 A
(con limitación de potencia) al bus del sistema
• Suministra 24 VDC @ 2 A (con limitación
de potencia) al bus del sistema (sujeto a
un límite de corriente total de 12 A)
• Se comunica a través del protocolo HNET
•
Proporciona terminación para
el interruptor de manipulación
•
Un relé de alarma común, un relé de
problemas comunes
programables con coeficientes de 2 A
s
División de Tecnologías de Edificios
y dos relés
I ndustria, I nc.
