2. Apoye las secciones mientras están extendidas
en posición de fumigación.
3. En la articulación de la sección, mida la
compresión de los muelles superior e inferior,
con las secciones en posición extendida
5).
A. Todos los muelles deben comprimirse hasta
que midan 4 cm.
B. Utilice la contratuerca para comprimir
cualquier muelle que mida más de 4 cm.

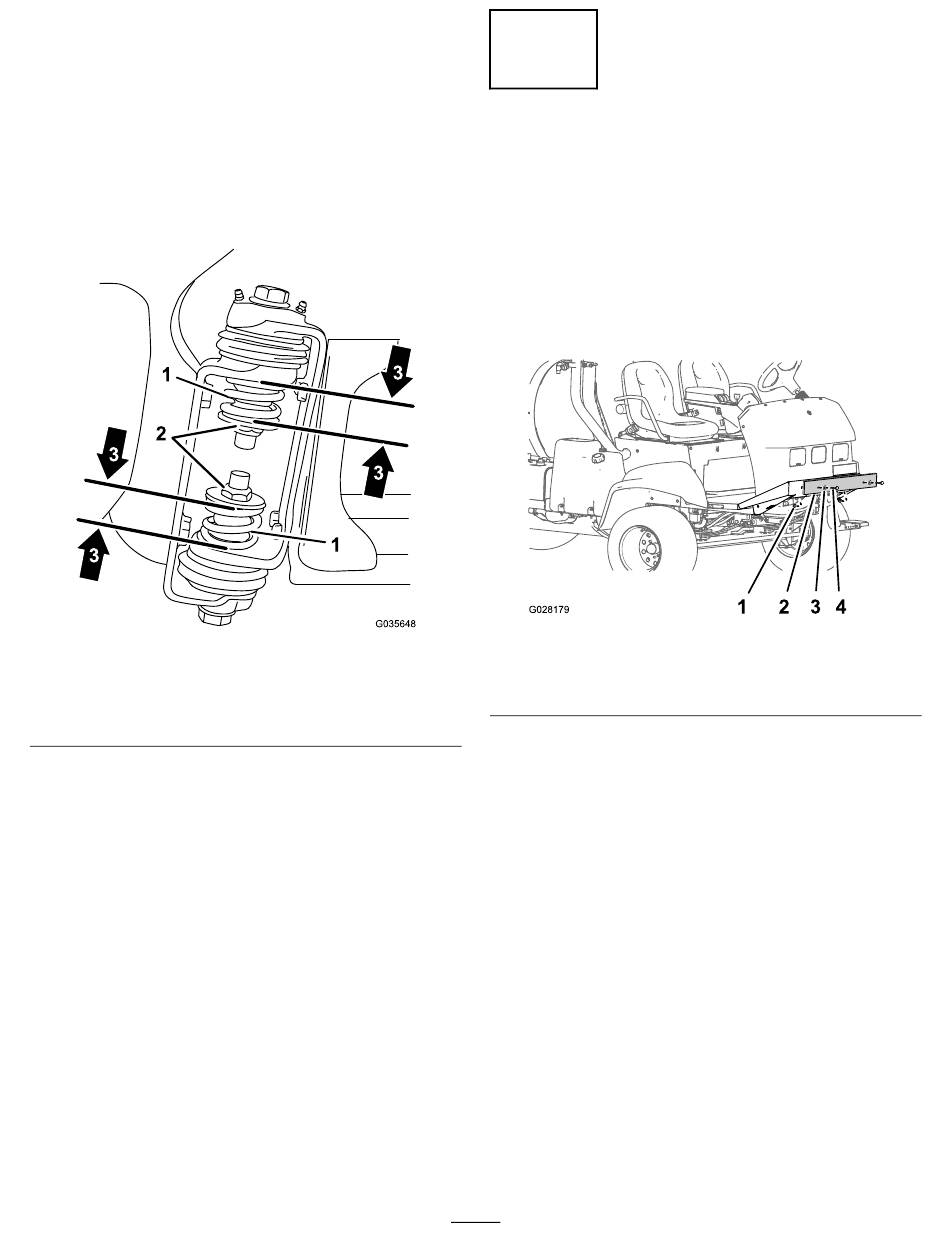

Figura 5
1. Muelle de articulación de
sección
2. Contratuerca
4. Repita el procedimiento para cada muelle en
ambas articulaciones.
5. Mueva las secciones a la posición "X" de
transporte. Para más información, consulte
Cambio de la posición de las secciones de
fumigación (página
(Figura
3. Longitud del muelle
comprimido – 4 cm
40).
3
Retirada del protector de
transporte
No se necesitan piezas
Procedimiento
1. Retire los pernos, las arandelas y las tuercas
que sujetan el protector de transporte a la placa
delantera del chasis
g035648
1. Tuerca
2. Protector de transporte
2. Retire el protector de transporte de la máquina
(Figura 6).
Nota:
Deseche los pernos, las arandelas y las
tuercas, y el protector de transporte.
14
(Figura 6).
Figura 6
3. Arandela
4. Perno
g028179
