Elko EP CRM-100 Manual Del Usuario

ELKO EP ESPAÑA S.L.
C/ Josep Martinez 15a, bj
07007 Palma de Mallorca
España
Tel.: +34 971 751 425
e-mail: info@elkoep.es
www.elkoep.es
02-34/2017 Rev.: 1
Característica
• Rele digital de multifunción para uso en control de iluminación, calefacción, cont-
rol de motores, bombas y funciones temporizadas.
• 17 funciones:
- 4 funciones temporizados, controlados por la tensión de alimentación
- 13 funciones temporizados, controlados a través de la entrada de control
• Ajuste preciso y visualización del tiempo en la pantalla (tolerancia cero de los ele-
mentos confi gurados mecánicamente).
• Rango de tiempo 0.1 s - 999 horas.
• Tensión universal de alimentación 24 – 240 AC/DC.
• Contacto de salida: 1x conmutable de 8 A.
• Una visualización clara de la función de tiempo en la pantalla.
• En versión 1-MÓDULO, montaje en carril DIN

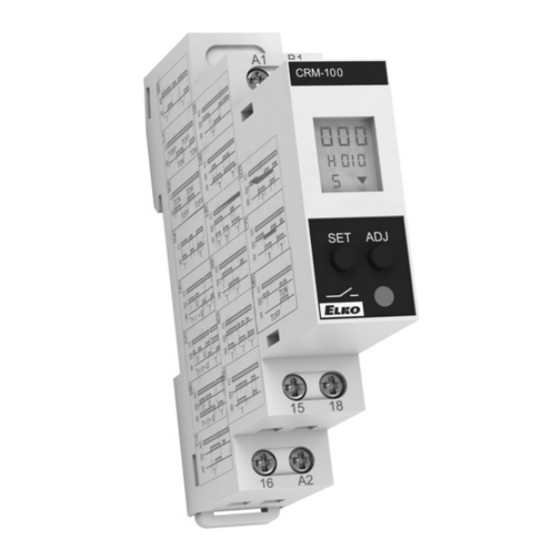

Descripción del dispositivo
4
1
5
2 6
7
3
1
8:8.8
10
8:8.8
8 8 11
9 H M S  12
Diagramas de funciones:
h:m m:s hod min
9:59 9:59 999 999
99.9 99.9
1. Terminales de tensión de alimentación
2. Botón SET
3. Contactos de salida
4. Entrada de control B1
5. Pantalla
6. Botón ADJ
7. Indicación de estado de salida
8. Funciones
9. Ver formato de tiempo
10. Tiempo de ejecución
 - modo de tiempo descendente - Visualizaci-
ón del tiempo restante
 - modo de tiempo ascendente - indicación del
tiempo transcurrido
11. Tiempo establecido
12. Símbolos de temporización -parpadean durante
la temporización
sec
999
99.9
CRM-100
Temorizador digital de multifunción
Símbolo
Conexión
Descripción de control
pulsar
SET ADJ al pulsar el botón por un
tiempo > 3s
o
SET ADJ
pulsación simultánea de
ambos botones en > 3s
SET ADJ
pulsación en modo de
programa
SET ADJ
pulsación en modo de
programa
SET ADJ pulsación al botón durante la
función en longitud > 3s
SET ADJ
pulsación al botón durante la
función en longitud > 3s
pulsación al botón durante
SET ADJ
la función
1 / 3
A1 16 18
B1 A2 15
Un
-
+ +
A1 B1
15 18
16 A2
descripción
entrada al Modo de programación
entrada al Modo de programación
seleccione el parámetro de función
editar parámetro de función
restablecer la función de tiempo
bloqueo / desbloqueo del tiempo ajustado
(si "el tiempo establecido" parpadea está
bloqueado)
editar el tiempo establecido durante la
función de temporización
ES
