Advertencia!
El dispositivo está diseñado para su conexión a la red de 1-fase de tensión AC 230V y AC/DC 12-240V y debe ser
instalado de acuerdo con los reglamentos y normas vigentes en el país. Instalación, conexión y confi guración sólo
pueden ser realizadas por un electricista cualifi cado que esté familiarizado con estas instrucciones y funciones.
Este dispositivo contiene protección contra picos de sobretensión y pulsos de disturbación. Para un correcto
funcionamiento de estas protecciones deben ser antes instaladas protecciones adecuadas de grados superiores
(A, B, C) y según normas instalado la protección de los dispositivos controlados (contactores, motores, carga
inductiva, etc). Antes de comenzar la instalación, asegúrese de que el dispositivo no está bajo la tensión y el
interruptor general está en la posición „OFF". No instale el dispositivo a fuentes de interferencia electromagnética
excesiva. Con la instalación correcta, asegure una buena circulación de aire para que la operación continua y una
mayor temperatura ambiental no supera la temperatura máxima de funcionamiento admisible. Para instalar y
ajustar se requiere destornillador de anchura de unos 2 mm. En la instalación tenga en cuenta que este es un
instrumento completamente electrónico. Funcionamiento incorrecto también depende de transporte, almac
namiento y manipulación. Si usted nota cualquier daño, deformación, mal funcionamiento o la parte faltante,
no instale este dispositivo y reclamalo al vendedor. El producto debe ser manejado al fi nal de la vida como los
residuos electrónicos.
Especifi caciones CRM-81J
Funciones: ZR -retardo en ON / ZN-retardo en OFF / BL- parpadeo
Terminales de alimentación:
Tensión de alimentación:
Potencia absorbida:
Consumo (aparente / pérdida):
AC máx.12VA/1.3 W
Tensión de alimentación:
Tolerancia tensión de alimentación:
Indicador de alimentación:
Rango del tiempo:
Ajuste del tiempo:
Divergencia de tiempo:
Precisión de repetibilidad:
0.2 % - estabilidad de valor ajustado
Coefi ciente de temperatura:
0.01% / °C, valor de referencia=20 °C
Salida
Número de contactos: 1x de conmutación (AgNi)
Corriente nominal: 16 A/AC 1
Capacidad de conmutación: 4000 VA/AC1, 384 W /DC
Corriente de pico: 30 A / < 3 s
Tensión de conmutación:
Conmutación de potencia min. DC:
Indicador de salida:
Vida mecánica:
Vida eléctrica (AC1):
Control
Potencia de la entrada de control: AC 0.025-0.2VA/DC 0.1-0.7W (UNI), AC 0.53 VA (AC 230 V)
Carga entre S-A2:
Terminales de control:
Conexión pulsadores con pilotos:
Max. número de pilotos conectados:
AC 230 V - máx. 10 unds (con pilotos de 0.68mA/230V AC)
Longitud de Impulso:
Tiempo de recuperación:
Más información
Temperatura de funcionamiento:
Temperatura de almacenamiento:
Rigidez eléctrica:
Posición de funcionamiento:
Montaje:
Grado de protección:
IP40 del panel frontal / IP 20 terminales
Categoría de sobretensión:
Grado de contaminación:
Sección de conexión (mm 2 ):
máx. 1x2.5, máx. 2x1.5 / con manguera máx.1x2.5
Dimensión:
Peso: (UNI) - 62 g; (230) - 60 g
Normas conexas:
Funciones
ZR - Retardo en ON
- relé con 1 función y 1 rango del tiempo con su ajuste preciso mediante un potenciómetro (dentro del rango preterminado)
- adecuado para las aplicaciones donde hay una clara demanda de la función y el tiempo
- relé se puede usar para control de bombas de calefacción, control de ventiladores ...
- elección de 3 funciones:
- Cada función está controlada por la tensión de alimentación y la entrada de control.
- elección de 6 rangos del tiempo:
- alimentación de tensión universal AC/DC 12–240 V o fi ja AC 230 V
- contacto de salida: CRM-81J: 1x de conmutación 16 A
CRM-83J
- indicación de salida: LED rojo
-1 módulo, montaje en carril DIN
A1 - A2
AC/DC 12 - 240 V (AC 50 - 60 Hz)
AC 0.7 - 3 VA / DC 0.5 - 1.7 W
AC máx.12VA / 1.9 W
AC 230V / 50 - 60 Hz
-15%; +10%
LED verde
0.1 s - 10 h (en 6 rangos)
con potenciómetro
Indicador de tensión
5 % - ajuste mecánico
3x de conmutación (AgNi)
8 A /AC1
Ajuste de tiempo
2000 VA/AC1, 192 W/DC
10 A / < 3 s
250 V AC1/24 V DC
500 mW
LED rojo
7
3x10
5
0.7x10
SÍ
A1-S
No (UNI), Sí (230V)
UNI - No
min. 25 ms / máx. no limitado
máx. 150 ms
-20..+55 ° C
-30..+70 ° C
4 kV (alimentación - salida)
cualquiera
carril DIN EN 60715
III.
2
90 x 17.6 x 64 mm
(UNI) - 86 g; (230) - 82 g
EN 61812-1, EN 61010-1
CRM-81J
CRM-83J
Relé temporizado monofunción
ES
Característica
1) ZR - retardo en ON
2) ZN - retardo en OFF
3) BL - parpadeo 1:1
(0.1 s–1 s / 1 s–10 s / 6 s–60 s / 1 min–10 min / 6 min–60 min / 1 h–10 h)
CRM-83J: 3x de conmutación 8 A

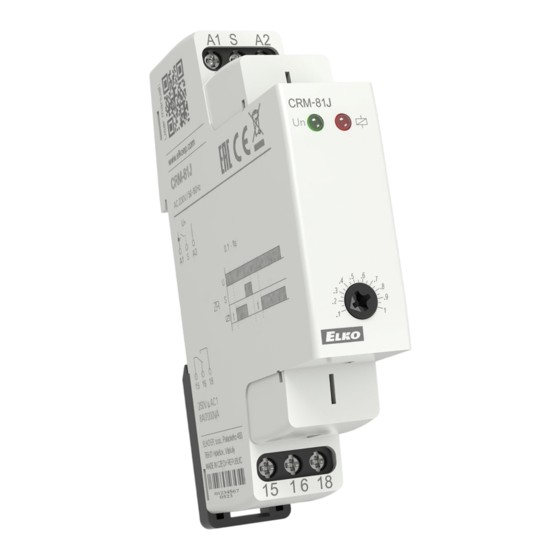

Descripción del dispositivo
Conexión
CRM-81J
Un
+ + -
A1 S A2
15 16 18
ZN - Retardo en OFF
- 1 -
Terminales de alimentación
Entrada de control "S"
Indicador de salida
Terminales de salida
S
CRM-83J
Un
+ -
A1 S A2
35 36 38
25 26 28
15 16 18
BL - Parpadeo 1:1
Símbolo
CRM-81J
A1 16 18
15
S A2
CRM-83J
16 18 26 28 36 38
A1
A2 15 25 35
Posibilidad de conectar carga a la entrada de control.
Entre terminales S-A2 es posible conectar contactor, control o
otro dispositivo, sin dañar el funcionamiento correcto del relé.
