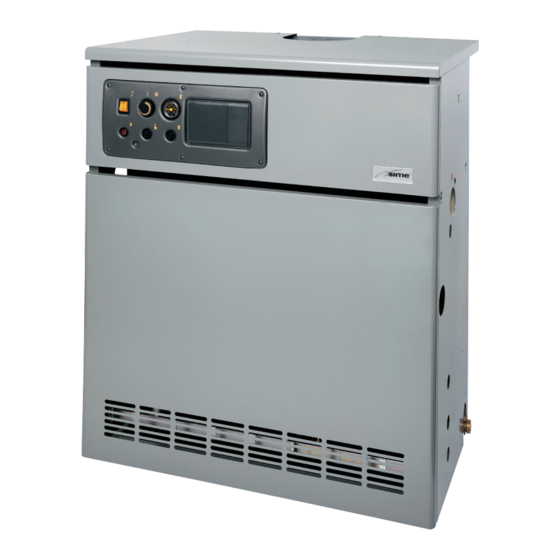

Sime RMG Mk.II Serie Para El Instalador
Ocultar thumbs
Ver también para RMG Mk.II Serie:
- Manual de instalación (57 páginas) ,
- Instrucciones para el instalador (96 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
PARA EL INSTALADOR
INDICE
1
DESCRIPCION DE LA CALDERA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
2
INSTALACION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
3
CARACTERISTICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
4
USO Y MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pág.
En el momento de efectuar el primer encendido de la caldera es conveniente proceder a los controles siguientes:
- Controlar que no haya líquidos o materiales inflamables cerca de la caldera.
- Controlar que la conexión eléctrica se haya llevado a cabo de manera correcta y que el cable de tierra esté
conectado con un buen sistema de puesta a tierra.
- Abrir el grifo del gas y controlar la estanqueidad de las conexiones, incluida la que del quemador.
- Asegurarse que la caldera esté predispuesta para funcionar con el tipo de gas de la red local.
- Controlar que el conducto de evacuación de los productos de la combustión esté libre.
- Controlar que las eventuales válvulas estén abiertas.
- Asegurarse que la instalación esté llena de agua y bien purgada.
- Purgar el aire que se encuentra en el conducto de gas, purgando a través de la toma de presión que se
encuentra en la entrada de la válvula gas.
FONDERIE SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua
caliente, marcadas CE de acuerdo a la Directiva Gas 90/396/CEE y dotadas de termóstato de seguridad cali-
brado al máximo de 110°C, están excluidas del campo de aplicación de la Directiva PED 97/23/CEE porque sati-
sfacen los requisitos previstos en el artículo 1 apartado 3.6 de la misma.
IMPORTANTE
18
20
23
25
Publicidad
Tabla de contenido
Manuales relacionados para Sime RMG Mk.II Serie
Resumen de contenidos para Sime RMG Mk.II Serie
- Página 1 FONDERIE SIME S.p.A ubicada en Vía Garbo 27 - Legnago (VR) - Italia declara que sus propias calderas de agua caliente, marcadas CE de acuerdo a la Directiva Gas 90/396/CEE y dotadas de termóstato de seguridad cali- brado al máximo de 110°C, están excluidas del campo de aplicación de la Directiva PED 97/23/CEE porque sati-...
-
Página 2: Descripcion De La Caldera
DESCRIPCION DE LA CALDERA 1. 1 INTRODUCCION Son aparatos proyectados y construidos en por gas natural (metano) y por gas butano conformidad con las directivas europeas (G30) o propano (G31). Las calderas “RMG Mk.II” son generadores 90/396/CEE, 89/336/CEE, Seguir las instrucciones incluidas en este de agua caliente aptos para instalaciones 73/23/CEE, 92/42/CEE y con la norma manual para una correcta instalación y un... -
Página 3: Componentes Principales
COMPONENTES PRINCIPALES LEYENDA Válvula gas Vaina 1/2” Termóstato de seguridad Desbloqueo caja de control de llama Interruptor general Termóstato de regulación con doble contacto Termómetro Dispositivo de seguridad de los humos (vers. “70-80-90-100 Mk.II”) Toma de presión 1/8” (vers. “110 Mk.II”) Toma de presión 1/8”... -
Página 4: Instalacion
INSTALACION La instalación debe entenderse fija y deberá ser realizada exclusivamente por empresas especializadas y cualificadas cumpliendo todas las instrucciones detalladas en este manual. Además, la instalación debe ser efectuada en conformidad con las normas nacionales actualmente en vigor. 2. 1 SALA CALDERA Las calderas “RMG Mk.II”... -
Página 5: Conexion Electrica
NOTA: El equipo debe ser conectado a una tales conectores y quitar del tablero de bor- das en la fig. 4; instalación de puesta a tierra eficaz. SIME nes los puentes 4-5 y 11-12 (marcados en – no tener medios mecánicos de aspira- declina toda responsabilidad por daños a... - Página 6 2.6.2 Esquema eléctrico Vers. “RMG 70-80-90-100 Mk.II” CODIGOS REPUESTOS CONECTORES: J1 cód. 6278669 J2 cód. 6278670 Vers. “RMG 110 Mk.II” CODIGOS REPUESTOS CONECTORES: J1 cód. 6293511 J3 cód. 6293512 J4 cód. 6293510 LEYENDA Termóstato de seguridad Transformador de aislamiento Interruptor general Caja de control de llama (sólo para FR/BE) Termóstato de regulación...
-
Página 7: Características Y Funciones
CENTRALITA RVA 43.222 (opcional) LEYENDA Cubre orificio en plástico Centralita (opcional) Todas las funciones de la caldera pueden ser controladas desde la centralita opcional cod. 8096303, suministrada con sonda de °C temperatura exterior (SE) y sonda de inmer- sión caldera (SC) (fig. 7). La centralita prevé la conexión de una ulterior serie de conec- tores de baja tensión para la conexión de las sondas y de la unidad ambiente (los... -
Página 8: Ciclo De Funcionamiento
3. 1 . 1 Ciclo de funcionamiento do está muy deteriorado y es preciso Este sistema de modulación de potencia substituirlo. La caja de control de llama permite obtener las ventajas siguientes: Antes de encender la caldera asegúrense es defectuosa. –... -
Página 9: Uso Y Mantenimiento
La regulación de las presiones de trabajo de Adaptador GPL la válvula gas está hecha efectuada por Capucha da plástico SIME durante la producción; por eso acon- Toma de presión entrada sejamos no variarla. Sólo en caso de cambio Toma de presión salida de un gas de alimentación (metano) a otro... -
Página 10: Regulación Presión Mínima (Fig. 11/A)
presión leída en el manómetro se estabilice. se estabilice. Compare esta lectura con las no (G30) o propano (G31) es necesario sus- Compare esta lectura con las prestaciones presiones de la Tabla 1. Si es necesario una tituir los inyectores principales con otros de la Tabla 1. -
Página 11: Funcionamiento
no tenga incrustaciones (fig. 13). – Controlar que no haya bolsas de aire en de gas sea proporcional a la potencia de – Quitar de la parte inferior de la caldera los la instalación, eventualmente purguen la caldera. depósitos que se hayan acumulado y mon- por medio de los purgadores. -
Página 12: Encendido Y Funcionamiento
PARA EL USUARIO ADVERTENCIAS – Desactivar el equipo en caso de rotura y/o mal funcionamiento, absteniéndose de realizar cualquier intento de repa- ración o de intervención directa. Para esto dirigirse exclusivamente a personal técnico autorizado . – La instalación de la caldera y cualquier otra operación de asistencia y mantenimiento deben ser realizadas por per- sonal cualificado. -
