.BA 243F/23/es/02.03
Nº 52011932
Válido como versión de software:
V 01.02.00 (amplificador)
V 01.02.00 (comunicación)

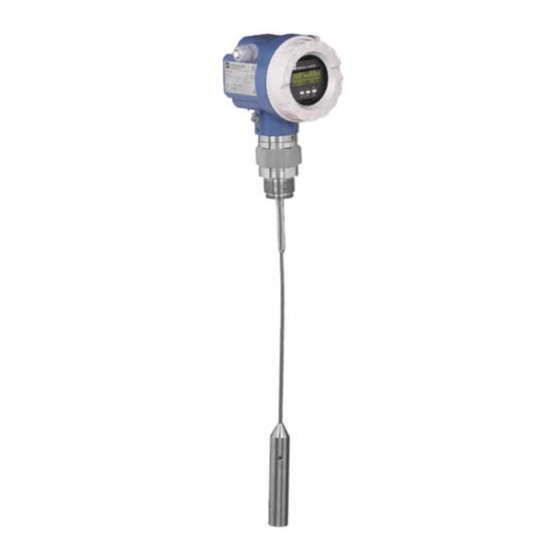

Radar guiado para medición
de nivel levelflex M FMP 40
con PROFIBUS-PA
Instrucciones de funcionamiento
