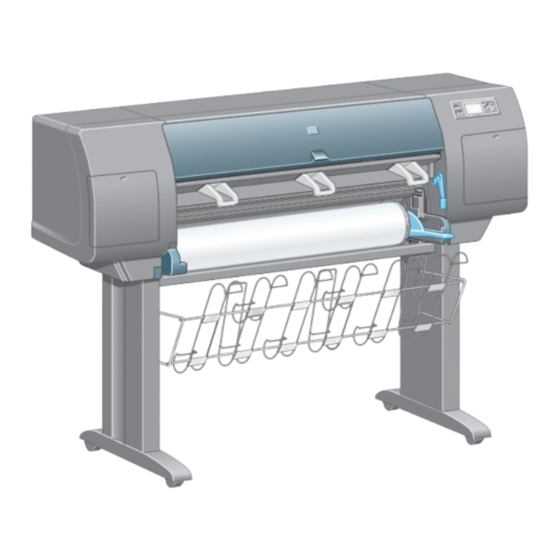

Impresoras HP Designjet 4000 y 4000ps
Lea atentamente estas instrucciones...
Qué necesitará durante el proceso de instalación
Debido a que algunos componentes de la impresora
son muy voluminosos, necesitará hasta cuatro
personas para levantarlos. Cuando esto sea
necesario, aparecerá este símbolo:
Para montar la impresora, necesitará al menos un
espacio libre en el suelo de 3 × 5 m y
aproximadamente dos horas.
Área de trabajo de la impresora
Antes de empezar a desembalarla, piense dónde va a colocar la impresora montada.
Deberá dejar un espacio libre en la parte frontal y posterior de la impresora.
Los espacios libres recomendados se muestran en la siguiente imagen.
Instrucciones de instalación
Retire las dos tapas laterales. A continuación, retire las
cuatro asas de plástico superiores de ambos lados de la
caja (2 a cada lado).
1
En caso de que haya
problemas consulte en:
CD Utilización de su impresora
El servidor Web incorporado de la impresora
Corte con cuidado la correa que rodea las cajas,
ya que éstas podrían caerse al cortar dicha correa.
1 Desembalaje preliminar
La forma de las cajas identifica el contenido. Consulte la siguiente tabla:
Marca de
Contenido de la caja
la caja
Cuerpo de la impresora
Conjunto de soporte y bandeja
Caja de consumibles, que incluye...
Kit de mantenimiento (manténgalo en un
lugar seguro)
Caja de repuestos (utilizada en la Sección
3 de estas instrucciones de instalación)
Not for resale
© 2004 Hewlett-Packard Company
Made in
Disk only: QXXXX-XXXXX
Correa
Caja principal
de la impresora

Publicidad

Tabla de contenido
loading

Manuales relacionados para HP Designjet 4000

Resumen de contenidos para HP Designjet 4000

  • Página 1 Impresoras HP Designjet 4000 y 4000ps Instrucciones de instalación En caso de que haya problemas consulte en: CD Utilización de su impresora Not for resale © 2004 Hewlett-Packard Company Made in Disk only: QXXXX-XXXXX El servidor Web incorporado de la impresora Lea atentamente estas instrucciones...

  • Página 2: Conjunto De Soporte

    Cajas accesorias Retire las ocho asas de plástico de ambos lados Retire la caja principal de la impresora. Retire las cajas de la parte superior de la caja de la caja. principal de la impresora. Retire las dos piezas de embalaje. 2 Conjunto de soporte Cuando desembale el conjunto de las patas, observará...

  • Página 3: Instalación Del Soporte En La Impresora

    Coloque la pata derecha sobre el lado derecho Fije la pata izquierda a la abrazadera transversal de la abrazadera transversal. Ésta pata sólo Fije la pata derecha a la abrazadera transversal con dos tornillos por la parte externa de la pata. encajará...

  • Página 4: Desembalaje De Otros Componentes

    Coloque las cajas de consumibles y de repuestos contra la parte posterior de la impresora. Las flechas de las cajas deben apuntar hacia la caja Siga girándola hasta que la parte posterior de la impresora. Con la ayuda de cuatro personas, gire la descanse sobre las cajas de repuestos y de Compruebe que el material antideslizante siga impresora hasta colocarla sobre las cajas de...

  • Página 5: Conjunto De Bandeja

    Retire la pieza de corcho de bloqueo del eje. A continuación, vuelva a colocar el eje. 5 Conjunto de bandeja Localice los componentes de la bandeja. Coloque un tornillo en la parte interna de la pata No lo atornille del todo. izquierda del soporte.

  • Página 6: Instalación De Las Piezas Accesorias Y Del Cable De Alimentación

    Coloque los tres retenedores móviles en posición Apriete ligeramente el retenedor móvil y Cuando el retenedor móvil quede enganchado plegada. Estos retenedores sólo se utilizan cuando engánchelo al bucle. al bucle, suéltelo. se imprime en hojas de papel de menos de 900 mm de longitud (hasta el tamaño A1).

  • Página 7: Extracción De Los Cabezales De Configuración

    Coloque el cartucho de tinta en el cajón. Coloque el cartucho de tinta en la parte posterior Observe las marcas del cajón que muestran su del cajón. Vuelva a introducir el cajón del cartucho de tinta ubicación correcta. en la impresora hasta que éste encaje en su sitio. Instale los otros tres cartuchos de tinta siguiendo Cierre la puerta de los cartuchos de tinta.

  • Página 8: Instalación De Los Cabezales De Impresión

    9 Instalación de los cabezales de impresión Coloque todos los cabezales de impresión Insértelos lenta y cuidadosamente. verticalmente en sus posiciones correctas. Si en el panel frontal aparece “Reinsertar”, compruebe si se ha retirado la cinta protectora. A continuación, reinserte el cabezal de impresión con mayor firmeza.

  • Página 9: Instalación De Un Rollo

    Espere hasta que aparezca este mensaje en el panel frontal. Pulse la tecla de selección ( ). 11 Instalación de un rollo Retire el tope azul (A) del extremo izquierdo Retire de la impresora el extremo derecho del Baje la palanca del eje. del eje.
  • Página 10 En el panel frontal aparecerá esto. Seleccione el Abra la ventana de la impresora. tipo de papel que haya cargado y pulse la tecla Espere hasta que aparezca este mensaje en el de selección ( ). panel frontal. Extraiga aproximadamente 1 m del rollo. Inserte el extremo del rollo por encima del rodillo negro.

  • Página 11: Configuración De Hardware

    13 Configuración de hardware PC, Macintosh o estación de trabajo Impresora Servidor PC, Macintosh o estación de trabajo Se ofrece un conector Fast Ethernet para la Localice en la parte posterior de la impresora la conexión con una red. Se ofrecen dos conectores Su impresora puede conectarse a un equipo zona de conexión con un ordenador o con la red, FireWire para la conexión directa con...

  • Página 12: Conexión Directa

    • “Instalación de OS X HP DJ 4000ps” (para Mac OS X nativo) • “Instalación de OS 9 HP DJ 4000ps” (para Mac OS X Classic o Mac OS 9) Haga doble clic en el icono correspondiente a su sistema operativo para iniciar el instalador y siga las instrucciones que aparecen en la pantalla.

  • Página 13: Conexión En Red

    Seleccione la impresora de la lista. Si tiene más de una impresora HP Designjet, Seleccione su método de conexión y haga clic en “Siguiente”. utilice la dirección IP que anotó anteriormente para confirmar que ha seleccionado la Seleccione su modelo de impresora y haga clic en “Siguiente”.

  • Página 14: Configuración Y Conexión De La Impresora

    Configuración y conexión de la impresora Servidor Web incorporado Servidor Web incorporado Windows y Mac OS Abra un navegador Web en un equipo con conexión a Internet e introduzca la dirección IP de su impresora (sólo disponible si dispone de una conexión en red con la impresora).
