INVERTERS
PWM
400
Descrizione - Description - Descripción

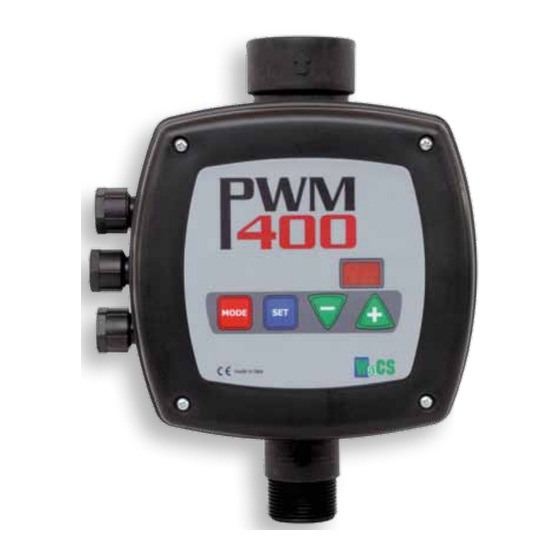

La famiglia PWM 400 è la serie professionale degli inverter WaCS.
Sono ideali per gli utilizzatori che non vogliono rinunciare al com-
fort e alla semplicità degli inverter WaCS anche per applicazioni
severe. Il PWM 400 può pilotare pompe trifase fino a 5,5 Kw. I
PWM 400 sono intuitivi (solo 3 parametri da configurare).
I due modelli di questa famiglia possono comunicare con altri PWM
senza alcun pannello di controllo addizionale, o con altri dispositivi
(galleggiante, 2° set point di pressione, allarme e condizione di
funzionamento del PWM). I gruppi di pressurizzazione assemblati
con 2 PWM 400 sono molto compatti e con un basso costo di
installazione. I PWM 400 sono dotati di cavo di alimentazione e
cavo motore.
The PWM 400 family is the professional series of the WaCS invert-
ers. The PMW 400 in fact is ideal for the end-user who wants to
take advantage of comfort and simplicity of the WaCS inverters
even in critical applications. The PWM 400 can drive three-phase
pumps, up to 5.5 Kw. The PWM 400 can be easily installed and set
up (it only needs 3 parameters) and can communicate with other
PWMs without additional control panels or other external devices
(floatswitch, 2nd pressure set point, emergency stop button and
status of the PWM). The 2-pump booster sets, built with the PWM
400, are compact and have low costs of installation. The PWM are
supplied with cable as well as with power wire to the motor.
La familia PWM 400 es la serie profesional de los inverteres
WaCS. Son ideales para los usuarios que no quieren renunciar
a la comodidad ni a la sencillez de los inverteres WaCS incluso
para aplicaciones duras. El PWM 400 puede gobernar bombas
trifásicas de hasta 5,5 kW. Los PWM 400 son intuitivos (hay que
configurar solo 3 parámetros). Los dos modelos de esta familia
pueden comunicarse con otros PWM sin ningún panel de control
adicional, o con otros dispositivos (flotador, 2° set point de presión,
alarma y condición de funcionamiento del PWM). Los grupos de
presurización ensamblados con 2 PWM 400 son muy compactos
y con un bajo costo de instalación. Los PWM 400 están equipados
con cable de alimentación y cable del motor.
