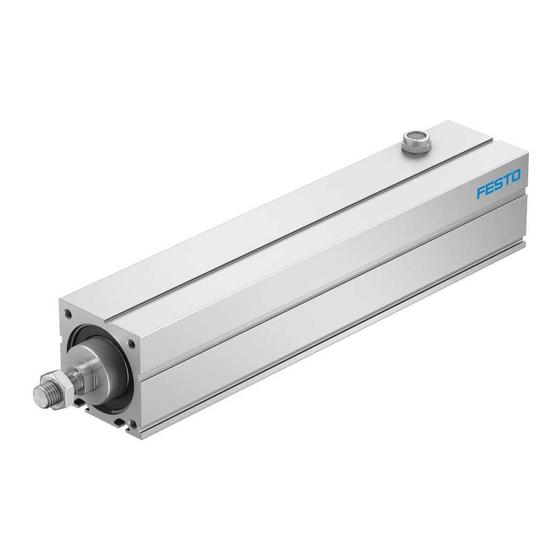

EPCC-BS
Cilindro eléctrico
Instrucciones de operación
8125400
2020­01a
[8125403]
Traducción del manual original
© 2020 Festo SE & Co. KG se reserva todos los derechos
1
Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/sp.
2
Seguridad
2.1
Instrucciones de seguridad
Tener en cuenta las identificaciones que se encuentran en el producto.
Antes de realizar trabajos de montaje, instalación o mantenimiento: desco­
nectar la fuente de alimentación, verificar la falta de tensión y asegurarlo con­
tra una reconexión accidental.
Almacenar el producto en un lugar fresco, seco y protegido contra los rayos
UV y la corrosión. No almacenar el producto durante largos periodos de tiem­
po.
Respetar los pares de apriete. Si no hay indicaciones especiales, la tolerancia
es de ± 20  %.
2.2
Uso previsto
De acuerdo con el uso previsto, el cilindro eléctrico sirve para el posicionamiento
de cargas útiles en combinación con herramientas o como actuador en caso de
utilizar guías externas.
2.3
Cualificación del personal técnico
El montaje, la puesta a punto, el mantenimiento y el desmontaje solo deben ser
realizados por personal técnico cualificado. El personal técnico debe estar familia­
rizado con la instalación de sistemas de control eléctricos.
3
Más información
Accesorios è www.festo.com/catalogue.
4
Servicio de postventa
Ante cualquier problema técnico, póngase en contacto con el representante regio­
nal de Festo è www.festo.com.
5
Vista general del producto
5.1
Función
El cilindro eléctrico convierte el movimiento giratorio del motor montado en un
movimiento lineal del vástago con protección antigiro. El husillo de bolas transfor­
ma el momento de giro del motor en una fuerza de avance. El movimiento lineal
del vástago es guiado por la guía en el anillo guía. Los sensores permiten detectar
las posiciones finales, la posición de referencia y la posición intermedia.
5.2
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Alemania
+49 711 347­0
www.festo.com
Fig. 1 Estructura del producto
8125400
6
¡AVISO!
Movimiento de componentes inesperado y sin freno.
Asegurar los componentes móviles durante el transporte.
Condiciones de transporte y de almacenamiento
Considerar el peso del producto è 14 Especificaciones técnicas.
Téngase en cuenta el centro de gravedad del producto.
Almacenar y transportar el producto dentro del embalaje original.
Almacenar el producto en un lugar fresco, seco, situado a la sombra y prote­
gido contra la corrosión.
Almacenar el producto en un entorno libre de aceites, grasas y de vapores di­
solventes de grasas.
Procurar que los tiempos de almacenamiento sean cortos.
7
7.1
¡ADVERTENCIA!
Riesgo de lesiones por movimiento inesperado de componentes
Cuando la posición de montaje es vertical o inclinada y el sistema se encuentra
sin energía, los componentes móviles pueden desplazarse de forma incontrolada
hasta la posición final inferior.
Llevar las partes móviles del producto hasta una posición final segura o ase­
gurarlas para evitar que se caigan.
7.2
1. Abrir el embalaje.
2. Retirar todos los materiales de transporte (p. ej., láminas, tapas, cajas de car­
tón).
3. Sacar el producto del embalaje y colocarlo sobre la superficie de montaje.
4. Eliminar los materiales de embalaje y transporte è 13 Eliminación.
7.3
Carga transversal sobre el cubo de accionamiento
Al fijar el motor y el conjunto para el montaje del motor no se debe exceder la car­
ga transversal máx. Fx, Fy del cubo de accionamiento (por ejemplo, la tensión de
la correa dentada al montar el conjunto paralelo)
è 14.1 Especificaciones técnicas, parte mecánica.
Fig. 2 Fijación del motor
Requisito
Aflojar únicamente los tornillos o pasadores roscados descritos en las indica­
ciones de las instrucciones.
Prever el suficiente espacio para conectar el aire de barrido
è Conexión del aire de barrido.
1. Seleccionar el motor y el conjunto para el montaje del motor de Festo
è www.festo.com/catalogue.
Si se utilizan otros motores, deberán tenerse en cuenta los valores límite para
las fuerzas, momentos y velocidades.
2. Fijar el conjunto para el montaje del motor respetando las instrucciones
è www.festo.com/sp.
3. Fijar el motor sin que se creen tensiones. Instalar un soporte adicional para
los motores grandes y pesados.
Conectar los cables del motor solo una vez finalizado el montaje.
Estructura del producto
Transporte y almacenamiento
Montaje
Seguridad
Desembalaje
Fijación del motor
1 Vástago
2 Taladro roscado para fijación
3 Anillo guía
4 Perfil del cilindro
5 Conexión de aire de barrido con
elemento filtrante
6 Interfaz del conjunto para el mon­
taje del motor
7 Cubo de accionamiento
8 Ranura del soporte para sensor
9 Ranura para fijación para perfil
10 Ranura para tuerca deslizante
