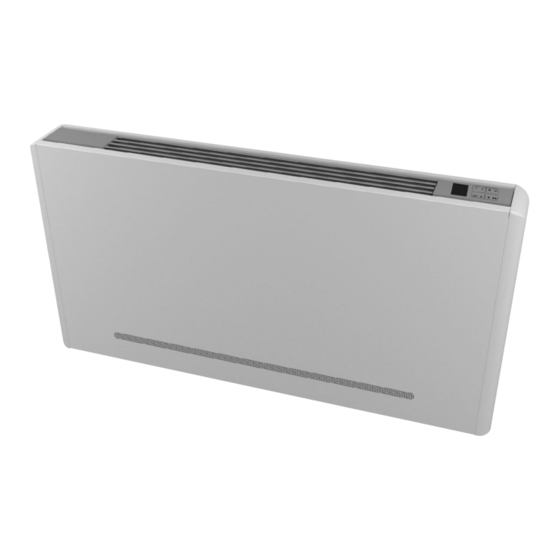

- Página 1 INSTRUCCIONES DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO 42SIC -42SIR -42SIN -42SIl Traducción del documento original...
- Página 2 CONFORMIDAD Esta unidad cumple con las siguientes directivas europeas: • Directiva de baja tensión 2014/35/UE • Directiva de compatibilidad electromagnética 2014/30/UE SÍMBOLOS Los pictogramas del siguiente capítulo proporcionan la información necesaria para un uso correcto y seguro de la máquina, de una manera rápida y sin errores.
-
Página 3: Tabla De Contenido
2.4 - Acceda a la parte interior ................................6 2.5 - Instalación vertical en el suelo o la pared ..........................6 2.6 - Instalación horizontal o de techo (42SIC o 42SIN) ........................7 2.7 - Conexiones hidráulicas ................................7 2.8 - Evacuación de condensados ..............................8 2.9 - Llenado del sistema .................................. -
Página 4: Aspectos Generales
El ventiloconvector de CARRIER debe instalarlo un instalador autorizado que, al finalizar el trabajo, emitirá una declaración de conformidad para el cliente que garantiza que se han respetado la legislación vigente y las indicaciones dadas por CARRIER en la guía de instrucciones suministrada junto con el ventiloconvector. -
Página 5: Instalación
El incumplimiento de las normas indicadas no solo puede causar un mal funcionamiento de la unidad, sino que también invalidará la garantía y, en consecuencia, CARRIER no se hará responsable de ningún daño a personas, animales o a la propiedad. -
Página 6: Acceda A La Parte Interior
2 - INSTALACIÓN 2.4 - Acceda a la parte interior - Levántelo por encima de los paneles laterales. - Muévalo horizontalmente para sacarlo. B panel izquierdo C panel derecho 2.5 - Instalación vertical en el suelo o la pared Para realizar el montaje en el suelo sobre soportes de pie, consulte las guías de instrucciones específicas suministradas y el correspondiente manual para el montaje de los soportes de pie. -
Página 7: Instalación Horizontal O De Techo (42Sic O 42Sin)
2 - INSTALACIÓN 2.6 - Instalación horizontal o de techo (42SIC o 42SIN) Con la ayuda de la plantilla de papel, marque en el techo la posición de los dos soportes de fijación y de los dos tornillos posteriores. Utilice un taladro adecuado para hacer los agujeros e inserte los pernos de palanca (2 para cada soporte);... -
Página 8: Evacuación De Condensados
En una instalación horizontal, el tubo de evacuación está conectado al que ya está en la máquina. Para la instalación de las versiones 42SIC en posición horizontal, tiene a su disposición los kits accesorios de depósito de recogida de condensación horizontal GB0520/GB0524. -
Página 9: Evacuación Del Aire Durante El Llenado Del Sistema
2 - INSTALACIÓN 2.10 - Evacuación del aire durante el llenado del sistema - Abra todos los dispositivos de intercepción del sistema (manual o automático). - Comience el llenado abriendo lentamente el grifo de llenado de agua del sistema. - En las unidades instaladas en posición vertical, actúe con un destornillador sobre el respiradero más elevado de la batería. En las unidades instaladas en posición horizontal, actúe sobre el respiradero más elevado. -
Página 10: Limpieza Del Filtro De Succión De Aire
2 - INSTALACIÓN 2.14 - Limpieza del filtro de succión de aire Después de un período de funcionamiento continuado y teniendo en cuenta la concentración de impurezas en el aire, o cuando tenga la intención de reiniciar la planta después de un período de inactividad, proceda como se describe. Extraiga el filtro, tirando de él horizontalmente hacia afuera. -
Página 11: Resolución De Posibles Problemas
3 - RESOLUCIÓN DE POSIBLES PROBLEMAS 3.1 - Resolución de posibles problemas En caso de fugas de agua o de un funcionamiento anómalo, corte inmediatamente el suministro eléctrico y cierre los grifos de agua. Si ocurre una de las siguientes anomalías, póngase en contacto con un centro de servicio autorizado o una persona cualificada homologada, pero no intervenga por su cuenta. - Página 12 N.º de pedido: 80547, 04/2020. Sustituye al n.º de pedido: 80547, 09/2019. Fabricado por: Carrier SCS, Montluel, Francia. El fabricante se reserva el derecho de modificar las especificaciones del producto sin previo aviso. Impreso en la Unión Europea.
