Interior del sistema

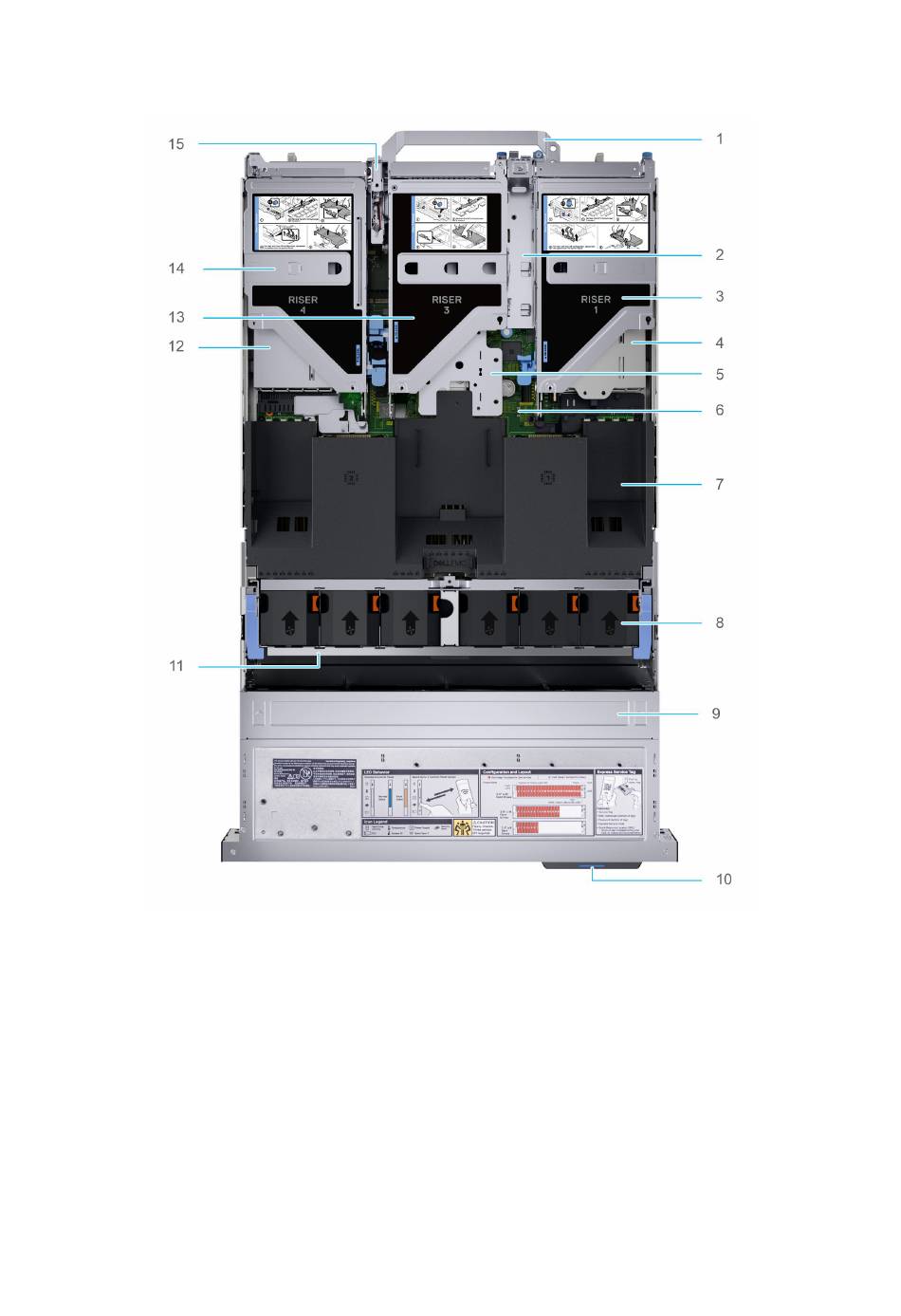

Ilustración 11. Interior del sistema
1. asa
3. Soporte vertical 1
5. Canastilla del soporte vertical 2
7. Cubierta para flujo de aire
9. Cubierta del backplane para unidades
11. Ensamblaje de la canastilla para el ventilador de enfriamiento
13. Tarjeta vertical 3
15. Módulo del interruptor de intrusiones
18 Descripción general del Sistema
2. Bahía del módulo de Boot Optimized Storage Subsystem S2
4. Fuente de alimentación (PSU 1)
6. Tarjeta madre
8. Ventilador de enfriamiento
10. Etiqueta de servicio
12. Fuente de alimentación (PSU 2)
14. Soporte vertical 4
