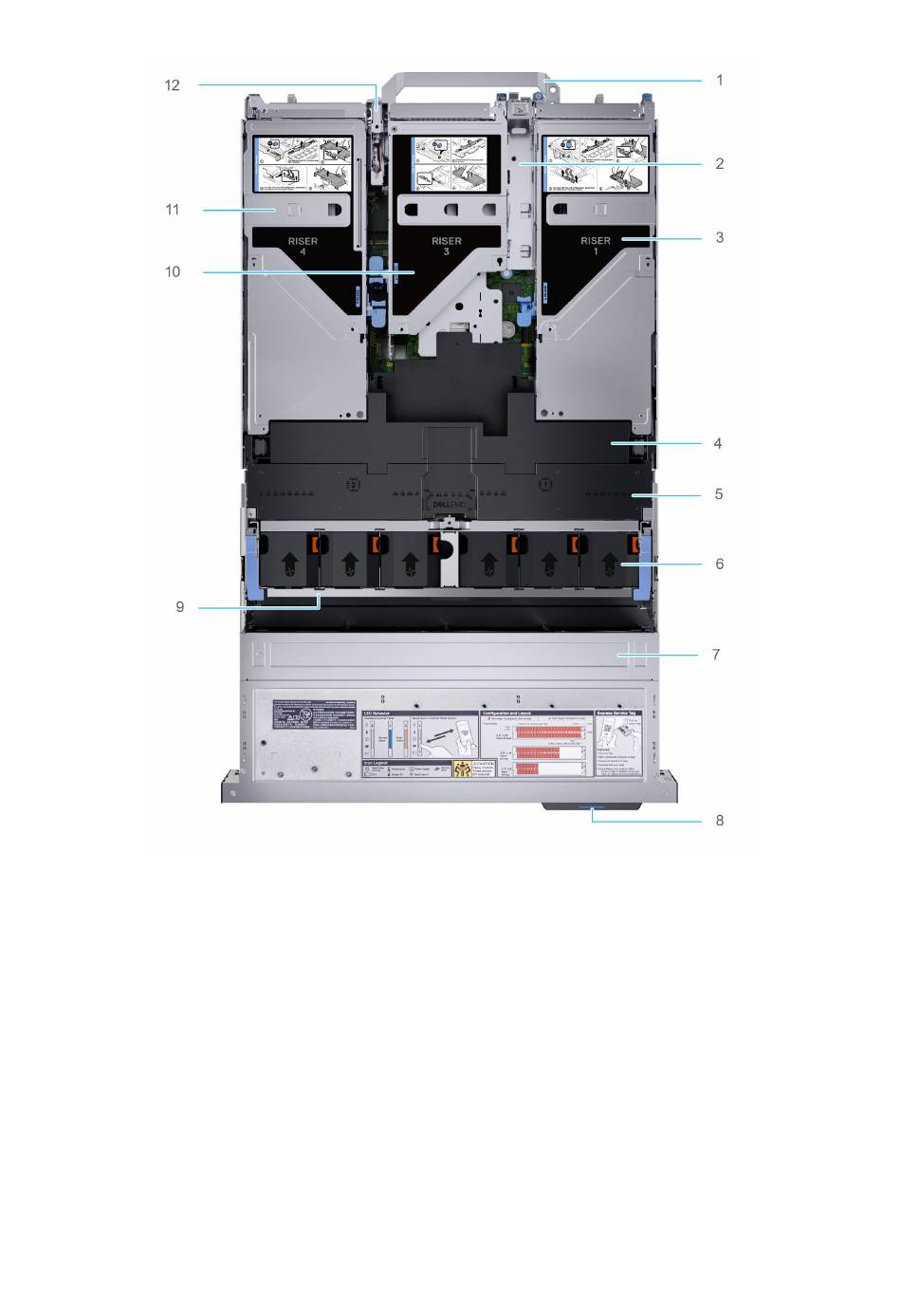

Ilustración 12. Interior del sistema con soportes verticales de longitud completa y cubierta para flujo de aire de la GPU
1. asa
3. Soporte vertical 1
5. Cubierta para flujo de aire GPU
7. Backplane de unidades
9. Ensamblaje de la canastilla para el ventilador de enfriamiento
11. Soporte vertical 4
2. Bahía del módulo de Boot Optimized Storage Subsystem S2
4. Cubierta superior de la cubierta para flujo de aire de la GPU
6. Ventilador de enfriamiento
8. Etiqueta de servicio
10. Tarjeta vertical 3
12. Módulo del interruptor de intrusiones
Descripción general del Sistema 19
