Original Instructions Instrucciones originales Instructions originales 3087464 GB2438285 Originally written in UK English Date Published: 20/06/2019...
www.evolutionpowertools.com TABLE OF CONTENTS INTRODUCTION Machine Specification Page 4 Vibration Page 5 Labels and Symbols Page 5 Intended use of this Power Tool Page 6 Prohibited use of this Power Tool Page 6 SAFETY PRECAUTIONS Electrical Safety Page 7 Outdoor Use Page 7 General Power Tool Safety Instructions Page 7...
Evolution Power Tools website. We operate several helplines throughout our worldwide organization, but technical help is also available from your supplier.
WARNING: Do not operate this machine • The measurement and assessment of if warning and/or instruction labels are missing or damaged. Contact Evolution human exposure to hand-transmitted vibration in the workplace is given in: Power Tools for replacement labels.

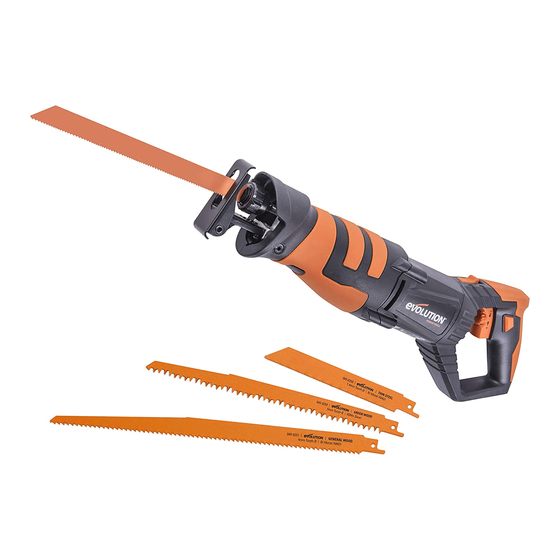

Description WARNING: This product is a hand held reciprocating saw and has been designed Volts to be used with special Evolution blades. Only use accessories designed for use in this machine and/or those recommended Amperes specifically by Evolution Power Tools Ltd.
www.evolutionpowertools.com ELECTRICAL SAFETY of flammable liquids, gasses or dust. This machine is fitted with the correct Power tools create sparks which may ignite moulded plug and mains lead for the the dust or fumes. c) Keep children and bystanders designated market. If the mains lead or the plug are damaged in any way, they away while operating power tool.
www.evolutionpowertools.com children and do not allow persons unfamiliar equipment such as dust masks, non-skid with the power tool or these instructions safety shoes, hard hat or hearing protection to operate the power tool. Power tools are used for appropriate conditions will reduce personal injuries.
www.evolutionpowertools.com You are advised to consider the risks Protective Equipment) for the job at hand. This could typically include safety glasses or associated with the materials you are working with and to reduce the risk of exposure. eye shields, dust masks, protective clothing As some materials can produce dust that may and safety shoes, ear defenders and safety be hazardous to your health, we recommend...
In addition to the standard items supplied Caution: This packaging contains sharp with this machine, the following accessories objects. Take care when unpacking. Remove are also available from the Evolution online the machine, together with the accessories shop at www.evolutionpowertools.com supplied from the packaging. Check carefully or from your local retailer.
www.evolutionpowertools.com INSTALLING OR REMOVING A BLADE WARNING: Only attempt these procedures with the machine disconnected from the mains power supply. Note: We recommend that the operator wears protective gloves when handling blades. Care should be exercised as a recently used blade could be hot and/or contaminated with debris. To install a blade: •...
Página 13
www.evolutionpowertools.com To adjust the position of the contact plate: • Release the contact plate locking lever. (Fig. 4) • Pull out or push in the contact plate as required. • Once the plate is in the desired position, push the locking lever back into its original position to lock the plate in place.
www.evolutionpowertools.com 180˚ ROTATING HANDLE The handle of the machine can be rotated through 180˚ and has 3 positions to achieve maximum control during cutting. To rotate the handle: • Slide and hold the handle rotation button backwards. (Fig. 8) • Twist the handle through 90˚ into the desired position. •...
www.evolutionpowertools.com PLUNGE CUTTING WARNING: Plunge cutting is a technique that must only be used on soft building materials such as plasterboard etc. It is not a suitable procedure for use on harder materials, and must never be employed on metallic materials. Note: This technique should not be attempted by inexperienced operatives.
www.evolutionpowertools.com To flush cut: • Select and insert the correct saw blade into the machine. • Position the side of saw blade directly against the floor, wall, etc. • A side edge of the workpiece contact plate should be in contact with the floor, wall, etc.
www.evolutionpowertools.com WARNING: Do not attempt to clean by inserting pointed objects through openings in the machines casings, etc. The machines air vents should be cleaned using compressed dry air. Excessive sparking may indicate the presence of dirt in the motor or worn out carbon brushes. If this is suspected have the machine serviced and the brushes replaced by a qualified technician.
In accordance with EN ISO 17050-1:2004 The manufacturer of the product covered by this declaration is: UK: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
www.evolutionpowertools.com ÍNDICE INTRODUCCIÓN Características técnicas de la máquina Página 22 Vibraciones Página 23 Etiquetas y símbolos Página 23 Uso previsto de esta herramienta eléctrica Página 24 Uso prohibido de esta herramienta eléctrica Página 24 PRECAUCIONES DE SEGURIDAD Seguridad eléctrica Página 25 Uso en exteriores Página 25 Instrucciones generales de seguridad de la herramienta eléctrica...
Puede encontrar el número de teléfono en la página web de Evolution Power Tools. Nuestra organización dispone de varios teléfonos de asistencia en todo el mundo. Su proveedor también puede ofrecerle asistencia técnica.
www.evolutionpowertools.com ESPECIFICACIONES CARACTERÍSTICAS TÉCNICAS MÉTRICO IMPERIAL DE LA MÁQUINA Motor UE (230 V ~ 50 Hz) 850 W 3,7 A Motor EE. UU. (120 V ~ 60 Hz) 850 W 7 A Longitud de desplazamiento 28 mm 1-1/8" Velocidad variable (carreras por minuto) 0 - 2800 cpm 0 - 2800 cpm Peso 2,7 kg 5,9 lbs...
ADVERTENCIA: Este producto es una sierra Voltios manual de movimiento alternativo y ha sido diseñada para usarse con hojas especiales de Evolution. Solamente utilice accesorios Amperios diseñados para el uso de esta máquina y/o aquellos recomendados específicamente por Evolution Power Tools Ltd.
www.evolutionpowertools.com SEGURIDAD ELÉCTRICA b) No utilice las herramientas eléctricas en Esta máquina está equipada con el atmósferas explosivas, como cuando haya enchufe moldeado y el cable de red líquidos inflamables, gases o polvo. correctos para el mercado designado. Si Las herramientas eléctricas producen chispas los hilos del cable de alimentación o que pueden incendiar el polvo o los gases.
Página 26
www.evolutionpowertools.com la herramienta eléctrica Utilice la herramienta eléctrica correcta [Seguridad personal]. para su aplicación. La herramienta correcta a) Manténgase alerta, tenga cuidado realizará el trabajo de una forma más precisa y con lo que hace y use el sentido común segura al ritmo para el que ha sido diseñada.
www.evolutionpowertools.com la herramienta eléctrica correctamente. máquina agarrando las zonas de sujeción aisladas con ambas manos. Si sujeta la sierra CONSEJOS PARA SU SALUD con las dos manos, estas no podrán entrar ADVERTENCIA: al utilizar esta máquina en contacto con la hoja. se pueden producir partículas de polvo.
• Nunca intente detener la hoja de corte aplicando presión lateral a la hoja. Permita Sierra de movimiento que la hoja se detenga completamente alternativo R230RCP apagando la máquina y permita que el motor se ralentice y se detenga de forma Paquete de 2 hojas normal.
www.evolutionpowertools.com DESCRIPCIÓN GENERAL DE LA MÁQUINA 1. Hoja A. Hoja multiusos 2. Placa de contacto de la pieza de trabajo B. Hoja para madera general 3. Palanca de bloqueo de la placa de contacto C. Hoja para madera verde 4. Selector de sujeción de la hoja D.
www.evolutionpowertools.com INSTALAR O DESMONTAR UNA HOJA ADVERTENCIA: realice estos procedimientos tan solo cuando la máquina esté desconectada de la red de alimentación eléctrica. Nota: se recomienda que el operario lleve guantes protectores cuando manipule las hojas. Se debe tener cuidado, ya que una hoja usada recientemente podría estar caliente y/o contaminada con residuos.
www.evolutionpowertools.com Para ajustar la posición de la placa de contacto: • Suelte la palanca de bloqueo de la placa de contacto. (Fig. 4) • Empuje hacia dentro o tire hacia fuera de la placa de contacto, según se requiera. • Una vez que la placa esté en la posición deseada, empuje la palanca de bloqueo de vuelta a su posición original para bloquear la placa en posición.
www.evolutionpowertools.com MANGO GIRATORIO DE 180˚ El mango de la máquina se puede girar 180˚ y tiene 3 posiciones para lograr el máximo control durante el corte. Para girar el mango: • Deslice y sujete el botón de rotación del mango hacia atrás. (Fig.
www.evolutionpowertools.com CORTE DE INMERSIÓN ADVERTENCIA: el corte de inmersión es una técnica que solo debe usarse en materiales de construcción blandos, como placas de yeso, etc. No es un procedimiento adecuado para materiales más duros y nunca se debe emplear en materiales metálicos.
www.evolutionpowertools.com Para realizar un corte a ras: • Seleccione e inserte la hoja de sierra correcta en la máquina. • Coloque el lateral de la hoja de sierra directamente contra el suelo, la pared, etc. • Un borde lateral de la placa de contacto de la pieza de trabajo debe estar en contacto con el suelo, la pared, etc.
www.evolutionpowertools.com ADVERTENCIA: no intente limpiar introduciendo objetos puntiagudos a través de las aberturas de las cubiertas de las máquinas, etc. Los conductos de ventilación se deben limpiar con aire comprimido seco. El exceso de chispas puede indicar que el motor está sucio o que las escobillas de carbono están desgastadas.
De conformidad con EN ISO 17050-1:2004 El fabricante del producto cubierto por esta declaración es el siguiente: UK: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
Página 38
www.evolutionpowertools.com SOMMAIRE INTRODUCTION Particularités de la machine Page 40 Vibration Page 41 Étiquettes et symboles Page 41 Usage prévu de cet outil électrique Page 42 Usage proscrit de cet outil électrique Page 42 MESURES DE SÉCURITÉ Sécurité électrique Page 43 Utilisation en plein air Page 43 Consignes générales de sécurité...
Página 39
Internet d’Evolution Power Tools. Nous assurons différentes lignes d’assistance téléphoniques au sein de notre organisation à l’échelle mondiale, mais de l’aide technique est également disponible...
www.evolutionpowertools.com PARTICULARITÉS SPÉCIFICATIONS DE LA MACHINE MÉTRIQUE IMPÉRIAL Moteur UE (230 V ~ 50 Hz) 850 W 3,7 A Moteur USA (120 V ~ 60 Hz) 850 W 7 A Longueur de coup 28 mm 1-1/8” Vitesse variable (coups par minute) 0 - 2800 cpm 0 - 2800 cpm Poids 2,7 kg 5,9 lbs...
étiquettes d’avertissement à la température et provoquer un engourdissement général. Les personnes et/ou d’instructions sont manquantes ou endommagées. Contactez Evolution utilisant cette machine de manière régulière ou prolongée doivent surveiller attentivement Power Tools pour le remplacement des l’état de leurs mains et de leurs doigts.
Symbole Description ATTENTION : Ce produit est une scie alternative à commande manuelle conçue Volts pour fonctionner avec des lames Evolution spécifiques. Utilisez uniquement des accessoires conçus pour l’utilisation avec cette machine et/ou ceux spécifiquement Ampères recommandés par Evolution Power Tools Ltd.
www.evolutionpowertools.com SÉCURITÉ ÉLECTRIQUE b) N’utilisez pas les outils électriques Cette machine est équipée de la fiche dans des environnements présentant moulée et du câble électrique adéquats des risques d’explosion, notamment en pour le marché désigné. Si le câble présence électrique ou la fiche sont endommagés de liquides inflammables, de gaz ou de de quelque façon qui soit, ils doivent être poussière.
Página 44
www.evolutionpowertools.com sécurité de l’outil électrique différentiel résiduel (DCR) réduit le risque [Utilisation et entretien des outils d’électrocution. électriques]. 3) Avertissements généraux relatifs à la a) Ne forcez pas sur l’outil électrique. sécurité de l’outil électrique Utilisez l’outil approprié pour le travail. Un [Sécurité...
www.evolutionpowertools.com à un technicien qualifié, utilisant CONSIGNES DE SÉCURITÉ exclusivement des pièces identiques à SUPPLÉMENTAIRES celles d’origine. Ceci assurera le maintien de ATTENTION : Toujours déconnecter la scie la sécurité de l’appareil. alternative de la fiche d’alimentation avant le changement de lame, l’entretien, le nettoyage CONSEILS DE SANTÉ...
En plus des articles standards fournis avec que ce soit ils doivent être remplacés par cette machine, vous trouverez les accessoires des pièces d’origine par un technicien suivants dans la boutique en ligne d’Evolution compétent. sur www.evolutionpowertools.com ou chez votre revendeur local.
www.evolutionpowertools.com VUE D’ENSEMBLE DE LA MACHINE 1. Lame A. Lame à usages multiples 2. PLAQUE de contact de la pièce B. Lame à bois général 3. Levier de verrouillage de la plaque de C. Lame à bois vert D. Lame en acier fin contact 4.
www.evolutionpowertools.com INSTALLATION OU RETRAIT D’UNE LAME ATTENTION : Ces procédures doivent être essayées uniquement quand la machine est débranchée de sa source d’alimentation. Remarque : Nous recommandons à l’opérateur de porter des gants lorsqu’il manipule les lames. Faites attention car une lame récemment utilisée peut être chaude et/ou contaminée par des débris.
Página 49
www.evolutionpowertools.com PORTÉE ET CAPACITÉ DE COUPE En utilisant des lames de longueur différentes et/ou en altérant la position de fonctionnement de la plaque de contact, il est possible d’augmenter ou de réduire la portée globale et la capacité de coupe de la machine. (Fig.
Página 50
www.evolutionpowertools.com minute. Remarque : Nous recommandons à l’opérateur de commencer une opération de coupe en utilisant une cadence lente, et d’augmenter cette cadence de coup afin d’atteindre une performance optimale au fur et à mesure de l’opération de coupe. Un test pratique sur des petits morceaux de matériaux peut être utile afin de déterminer la meilleure cadence de coup pour tout matériau ou application particuliers.
www.evolutionpowertools.com ATTENTION : Si la lame de la scie se bloque, éteignez la machine immédiatement et déconnectez-la de la prise électrique. LAME BLOQUÉE ATTENTION : Une lame coincée peut être très chaude et/ou contaminée par des débris. L’opérateur doit faire très attention lorsqu’il tente de retirer une lame coincée et utiliser tout l’équipement de protection individuel nécessaire.
Página 52
www.evolutionpowertools.com • Mettez la machine en route. • Faites pivoter la machine très lentement en utilisant le bord inférieur de la plaque de contact de la pièce comme point d’appui. Laissez la lame pénétrer progressivement dans la pièce. • Lorsque la plaque de contact est bien à plat contre la pièce, la coupe se poursuit normalement.
www.evolutionpowertools.com Retirer tous contaminants en utilisant une demandez à un technicien d’effectuer la brosse à poils doux. maintenance de la machine et de remplacer Il est également possible d’utiliser de l’air les brosses. comprimé. Si tel est le cas, l’opérateur PROTECTION ENVIRONNEMENTALELes devra prendre toutes les précautions de sécurité...
En accord avec EN ISO 17050-1:2004 Le fabricant du produit couvert par cette déclaration est : UK: Evolution Power Tools Ltd, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS, 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
