5. Desconecte la horquilla del extremo del árbol de la
TDF del eje de la caja de engranajes del cortacésped:
A. Quite el pasador cilíndrico de la horquilla y del eje
de la caja de engranajes (Figura 4).
1. Árbol de transmisión
2. Tornillos de caperuza y
contratuercas
B. Afloje los 2 tornillos de caperuza y las
contratuercas (Figura 4).
C. Retire la horquilla del extremo del árbol de
transmisión del eje de la caja de engranajes.
Nota: Eleve el árbol de transmisión y sujételo
al bastidor.
6. Retire los 4 pasadores de anilla y las chavetas que
sujetan las cadenas de elevación a las horquillas de
ajuste del cortacésped (Figura 2).
7. Retire el cortacésped de debajo de la máquina.
Nota: Puede ser necesario elevar la parte delantera
de la unidad de tracción para retirar el cortacésped de
la máquina.
Instalación del cortacésped
nuevo
1. Deslice el cortacésped nuevo debajo del bastidor de
tiro de la máquina.
2. Instale los 4 pasadores de anilla y las chavetas para
sujetar las cadenas de elevación del cortacésped a las
horquillas de ajuste del cortacésped (Figura 2).
3. Conecte la horquilla del extremo del árbol de la TDF a
la caja de engranajes del cortacésped:
A. Alinee las acanaladuras y los taladros del pasador
cilíndrico de la horquilla del árbol de transmisión
con el eje de la caja de engranajes.
B. Deslice la horquilla del árbol de la TDF sobre el
eje de la caja de engranajes.

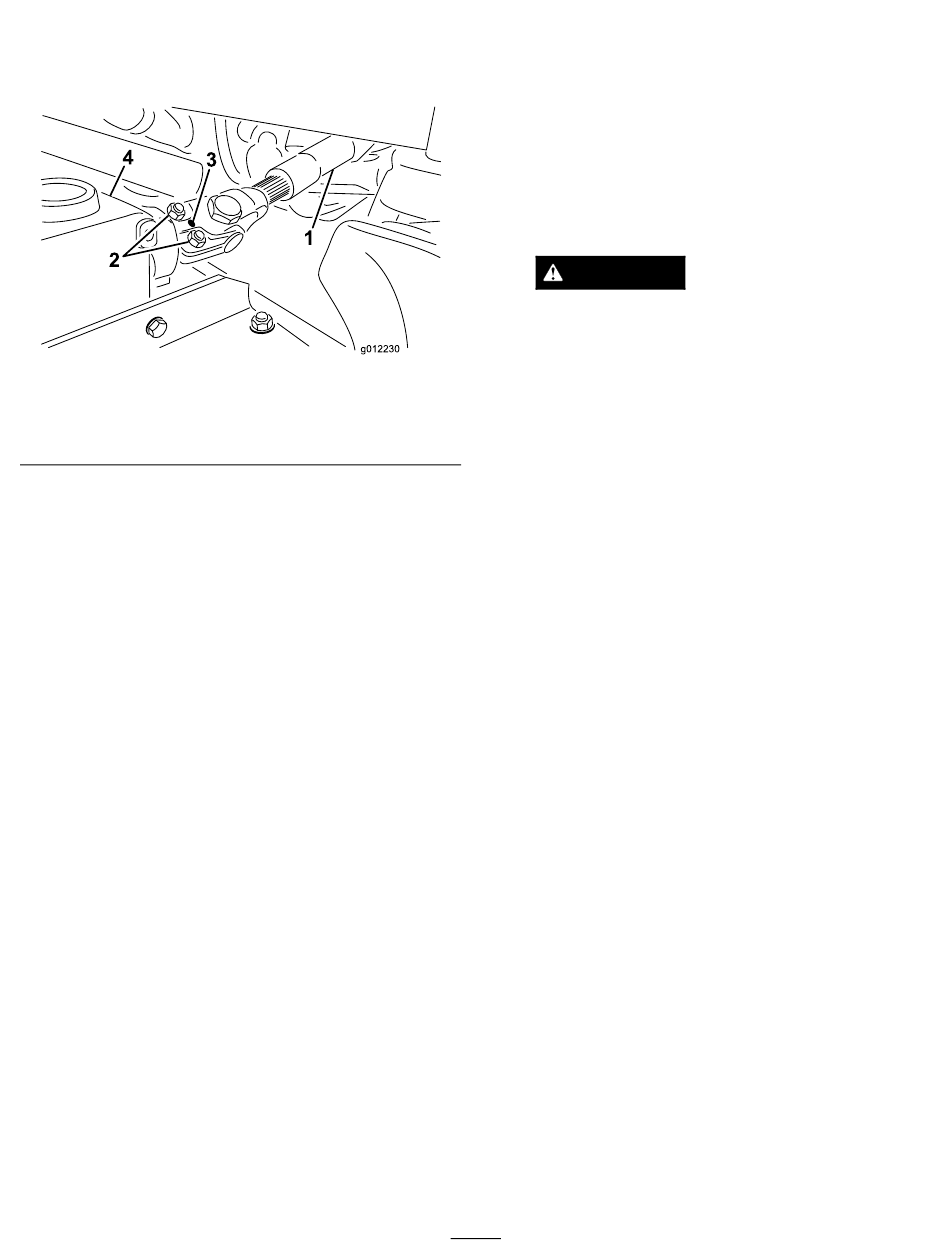

Figura 4
3. Pasador cilíndrico
4. Caja de engranajes
C. Sujete la horquilla del extremo del árbol de la
TDF al eje de la caja de engranajes con el pasador
cilíndrico (Figura 4).
D. Apriete las contratuercas para sujetar la horquilla
al eje de la caja de engranajes (Figura 4). Apriete
las contratuercas a 20–25 Nm.
4. Arranque el motor y eleve totalmente el cortacésped.
Pare el motor y retire la llave de contacto.
Nota: Coloque un bloque de madera o similar debajo
de cada biela para sujetarla en la posición elevada
CUIDADO
Tenga cuidado al desconectar las bielas de tiro
de la máquina. Los muelles de torsión de las
bielas de tiro pueden causar cierta rotación de
las bielas de tiro durante la instalación.
5. Alinee la biela de tiro con el bastidor de tiro y sujete la
cadena con el pasador de retención (Figura 2). Sujete
el pasador de retención al bastidor con el tornillo de
cuello largo (Figura 2).
6. Instale el pasador de altura de corte en el soporte a la
altura de corte deseada (Figura 3).
7. Lubrique los puntos de engrase del árbol de la TDF.
8. Inserte el fusible F1 (15 amperios) en el bloque de
fusibles.
Nivelación del cortacésped
Nivelación lateral
1. Coloque la máquina en una superficie nivelada en el
suelo del taller.
2. Mueva la palanca del acelerador a la posición de Lento,
pare el motor, ponga el freno de estacionamiento y
retire la llave de contacto.
3. Ajuste el cortacésped para una altura de corte de
127 mm.
4. Compruebe y ajuste la presión de los neumáticos
delanteros y traseros de la unidad de tracción; consulte
las especificaciones en el Manual del operador.
5. Compruebe que las cuchillas no están dobladas;
consulte Verificación de la rectitud de las cuchillas.
6. Gire la cuchilla de cada eje hasta que los extremos estén
orientados hacia adelante y hacia atrás.
7. Mida desde el suelo hasta la punta delantera del filo
de corte.
8. Ajuste las contratuercas que fijan las horquillas/cadenas
al cortacésped hasta que el cortacésped quede nivelado
(Figura 5).
