(6) Retirar la tapa del cojinete.
(7) Comparar anchura de cojinete Gage unido a cualquiera de cigüeñal o cojinete contra escala impresa en rodamiento
recipiente Gage.
(8) de espacio libre estándar es desde 0,0007 hasta 0,0025 in. (0,018 a 0,065 mm), con un límite de 0,0047 pulg. (0,12 mm). (9) Si el espacio libre medido
excede el límite, realizar la comprobación de espacio libre de acuerdo con la etapa g.
3-28,4. Asamblea.
a.
Instalar la chaveta (17, FIGURA 3-77) en el cigüeñal y usando el instalador de engranajes (320.908) Coloque el engranaje (16) en el cigüeñal, consulte la FIGURA 3-92.
Instalar deflector (15, FIGURA 3-77) en el cigüeñal.
segundo.
do. Abrazadera de barra de conexión en un tornillo suave de mandíbula.
NOTA
XX engranaje de distribución del cigüeñal marca' debe enfrentar a cabo.

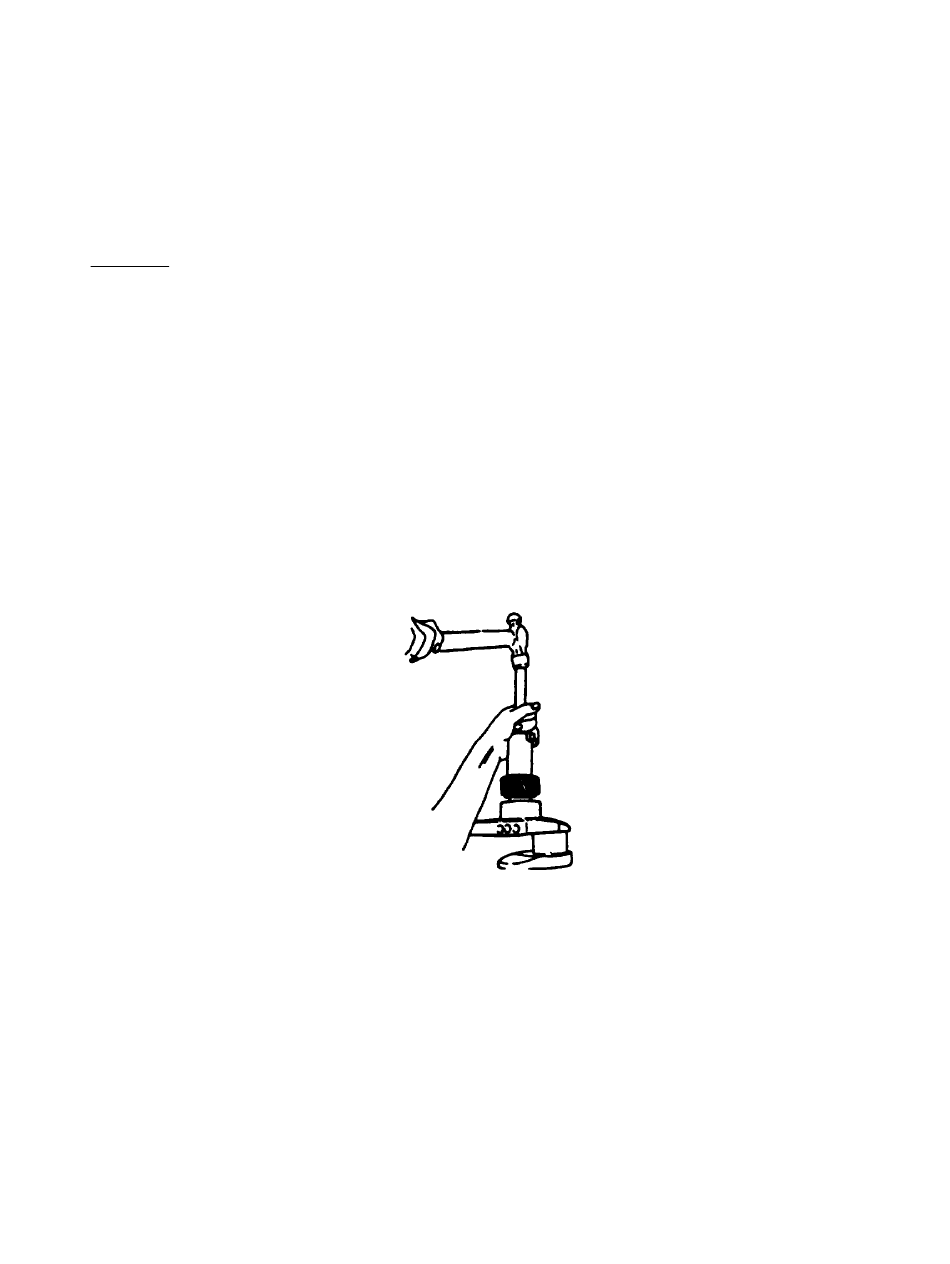

FIGURA 3-92. Instalación del cigüeñal Gear
EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
3-141
