EJÉRCITO TM 9-2815-254-24 AIR
FORCE A 38G1-94-2
s. Retire los cuatro tornillos (16) que sujetan la cubierta (17). Toque final gobernador de árbol de levas (18) con un mazo y quitar la tapa (17) utilizando dos destornilladores para
hacer palanca cubierta fuera de la vivienda.
t. Retire árbol de levas (18) de extremo de accionamiento de la carcasa (19).
Si es necesario, eliminar los rodamientos (20), las cuñas (21), y anillos (22) de cada extremo del árbol de levas.
u.
v. Lay la bomba (19) en su lado.
w.
Inserte instalador empujador (157921-0120) dentro del agujero tapón inferior, consulte la FIGURA 3-13.
x. Empuje empujador (23, Figura 3-8) utilizando el instalador y quitar titular taqué instalado en el paso k.
Inserte la abrazadera (157931-6120) través de la abertura del árbol de levas, taqués abrazadera (23) y sacarlo de la carcasa, consulte la FIGURA 3-14.
y.
3-38
Nota ubicación del orificio de flujo de aceite en la cubierta (17, Figura 3-8).
Nota ubicación de los anillos (22).
Pasos w través ac se aplican a cada una de las cámaras de bombeo.

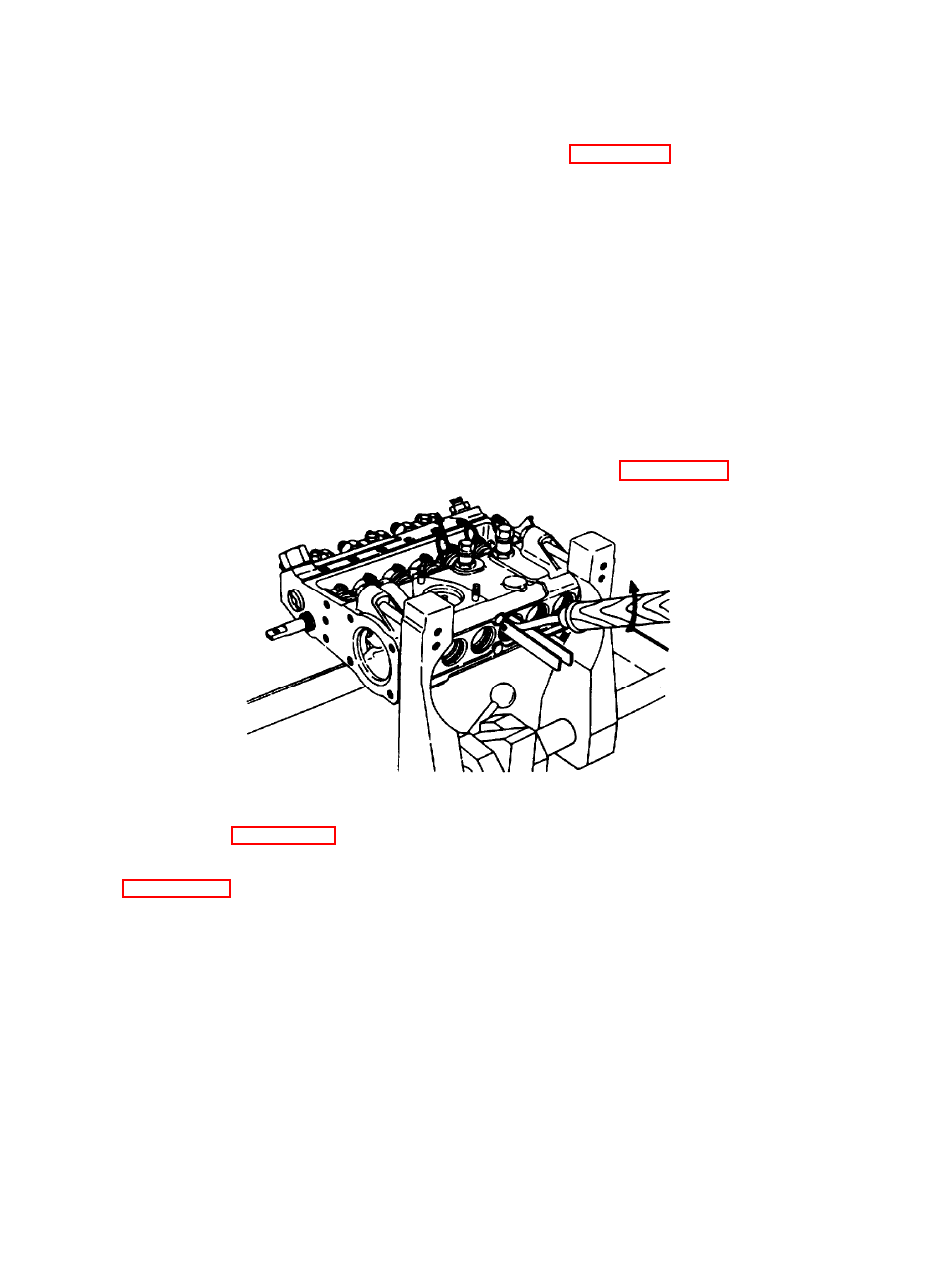

FIGURA 3-13. Extracción Holder empujador (típico)
NOTA
NOTA
NOTA
