M
el Sistema de Percusión Compacto de Roland
Gracias y enhorabuena por haber adquirido el Kit TD-5 de percusión compacto de Roland. Este documento
explica cómo montar el sistema de percusión y, para que pueda empezar a tocarlo enseguida, presenta algunas
funciones básicas. No obstante, primero debe leer todo este manual. Para una explicación detallada acerca de
cada elemento del sistema, véase los manuales respectivos.
< Kit TD-5 de Percusión Compacto
(TD-5K) >
El TD-5K está compuesto de lo siguientes elementos:
TD-5K

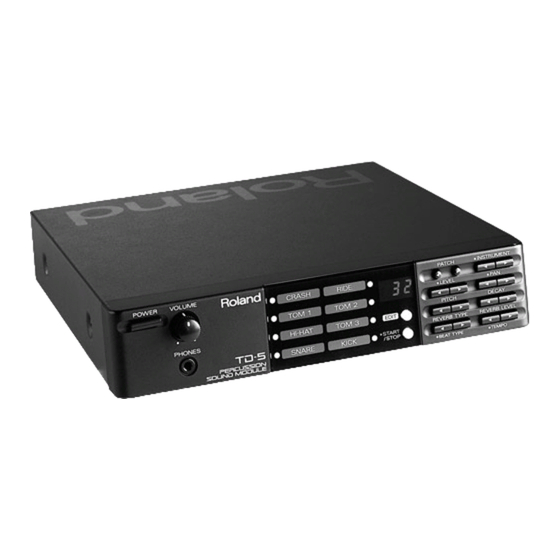

TD-5 (Módulo de Sonido de Percusión) x 1
PD-5 (Pad) X 5
KD-5 (Unidad de Trigger del Bombo)
con golpeador x 1
FD-7 (Pedal Controlador del Hi-Hat) x 1
MDH-7 (Soporte de Pad) x 1
MDS-7 (Soporte Compacto para la Percusión ) x 1
MDY-7 (Juego de Soportes para los Platos) x 1
* Dese cuenta de que no todos los Kits incluyen
el MDY-7.
PD-5
Dimensiones:
222 (an.) x 282 (prof.) x 61 (al.) mm.
Peso:
800 gramos
KD-5
Dimensiones:
172 (an.) x 112 (prof.) x 100 (al.) mm.
Peso:
1200 gramos (incluyendo en golpeador)
FD-7
Dimensiones:
170 (an.) x 394 (prof.) x 170 (al.) mm.
Peso:
1910 gramos
ONTAR
Kit TD-5 (TD-5K)
< Notas Importantes (para el PD-5
• No debe exponer la unidad a temperaturas
• No debe instalar la unidad cerca de aparatos que
• Aunque el PD-5, KD-5 y el FD-7 fueron diseñados
* Por favor, asegúrese de leer también "Notas
/KD-5 /FD-7) >
extremas (P. ej. la exposición a la luz solar dentro
de un vehículo cerrado). Evite usar o almacenar la
unidad en sitios con polvo o húmedos.
generan calor.
para reducir al mínimo absoluto los sonidos
indeseables producidos al tocarlos, (P. ej. el sonido
del impacto de la baqueta y otros sonidos
operacionales), estos sonidos repetitivos pueden
transmitirse con facilidad mediante los suelos y las
paredes. Por esta razón, sugerimos que Ud. tenga
cuidado (especialmente a altas horas de la
madrugada) de no molestar a sus vecinos.
Importantes" para el TD-5 en el Manual del
Usurario del TD-5.
