8-3 Características de voltaje de los terminales de medición
Este instrumento cumple con la IEC61557. Esta norma define que la corriente de medición
nominal debe ser de al menos 1 mA, y el límite inferior de la resistencia de aislamiento que
mantiene los terminales de medición de voltaje de medición nominal. (Consulte la tabla a
continuación.) Este valor se calcula dividiendo la tensión nominal por la corriente nominal. es
decir, en caso de que la tensión nominal sea de 500 V, el límite inferior de la resistencia de
aislamiento se encuentra de la siguiente manera.
Divida 500 V por 1 mA es igual a 0.5 MΩ.
Es decir, se requiere una resistencia de aislamiento de 0.5 MΩ o más para proporcionar la tensión
nominal al instrumento.
Límite inferior de la resistencia de aislamiento para
proporcionar la corriente nominal de 1 mA
Voltaje nominal
Resistencia de aislamiento (M)
250V
0,25M
21
500V 1000V
0,5M 1M
Rango
Rango
Rango

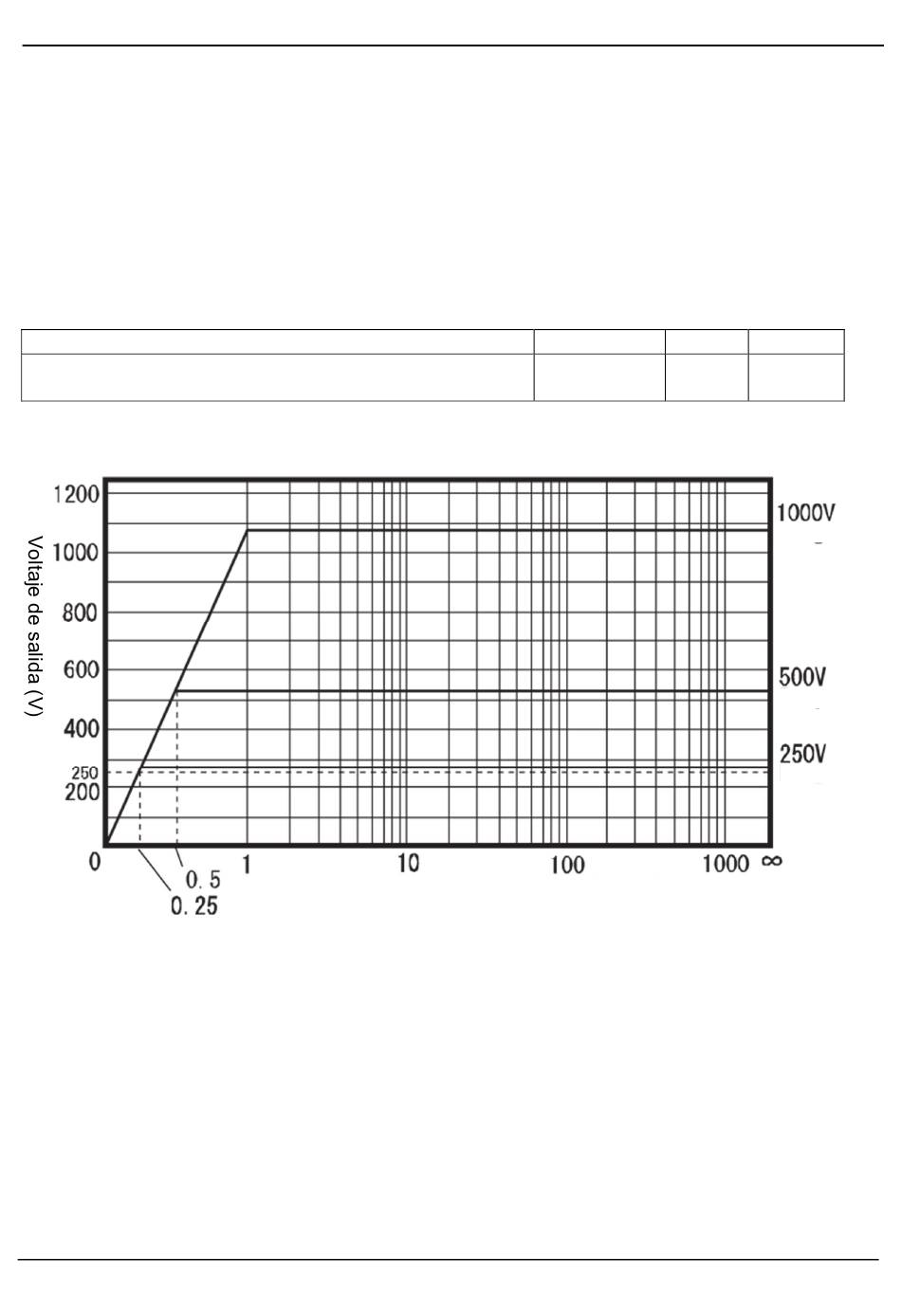

Fig. 8-5
