Instrucciones de instalación
Traducción de las instrucciones originales
Módulo de relé de monitoreo de fuerza contraelectromotriz
Números de catálogo 440R-S35011, 440R-S35012, 440R-S35013,440R-S35014, 440R-S35015, 440R-S35016
IMPORTANTE
Guarde estas instrucciones para uso futuro.
Descripción
Los módulos de fuerza contraelectromotriz Guardmaster® MSR55P de
Allen-Bradley son adecuados para monitorear el reposo de todos los
motores eléctricos que generan un voltaje de remanencia mientras se
detienen por inercia.
El módulo de reposo MSR55P se conecta a los terminales del motor y
mide el voltaje de fuerza contraelectromotriz inducido. Se utilizan dos
canales de medición redundantes (L2-L1 y L3-L1). Si el voltaje de la
fuerza contraelectromotriz cae a 0 V simultáneamente en ambos canales,
indica el reposo y se energiza el relé de salida.
El umbral de voltaje que indica el reposo en el módulo MSR55P puede
variarse. Este reposo permite a la unidad trabajar con diferentes tipos de
motores en diversas aplicaciones. El tiempo de reposo T
tiempo entre la detección y la energización del relé) también se puede
variar.
El módulo de reposo MSR55P detecta un conductor roto en las
entradas de medición L1/L2/L3. Si se detecta un conductor roto,
las salidas de relé pasan al estado de seguridad (como con un motor
en marcha).
Características
• Detección de reposo segura en motores trifásicos y monofásicos
• El nivel de rendimiento es PLe
• Categoría 4 según EN ISO13849-1: 2008
• Nivel declarado SIL (SIL CL) 3 según IEC/EN 62061
• Nivel de integridad de seguridad (SIL) 3 según IEC/EN 61508
e IEC/EN 61511
• No se necesitan sensores externos
• Detección de reposo independiente de la dirección
• Detección de conductor roto
• Tres contactos N.A., un contacto N.C. para hasta 250 VCA
• Dos salidas monitoreadas de semiconductores
• Una salida monitoreada (contacto N.A.)
• Ajuste de voltaje variable
• Retardo de tiempo de reposo variable
• Indicadores LED para reposo, evento de interrupción de línea y
voltaje de funcionamiento
• Apto para funcionamiento con inversores
• Terminales de tornillo extraíbles

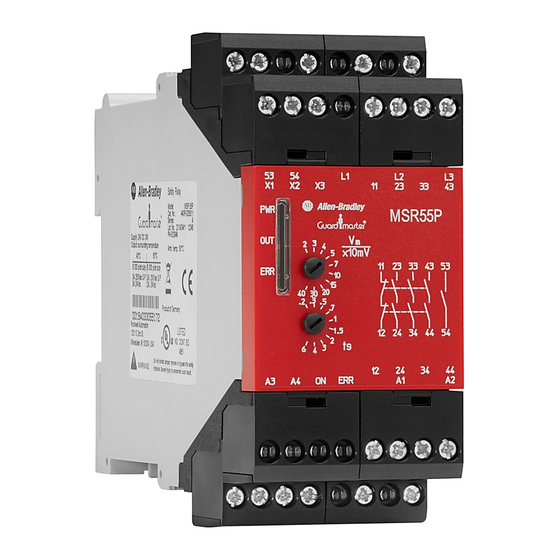

Figura 1 - Descripción general de las características clave
Tres indicadores
para estado y
diagnóstico
Montaje y desmontaje en riel DIN
(retardo de
Los relés de seguridad del módulo de reposo MSR55P se montan en
s
rieles DIN de 35 mm.
Separación
Los relés de seguridad del módulo de reposo MSR55P pueden montarse
directamente junto a otros relés de seguridad MSR y GSR.
Mantenga una separación de 50.8 mm (2 pulg.) por encima, por debajo
y por delante del relé para permitir una buena ventilación.
Terminales extraíbles
Los relés de seguridad del módulo de reposo MSR55P tienen terminales
extraíbles para facilitar el cableado y el reemplazo.
Bloques de terminales
extraíbles
Ajuste de voltaje
en reposo
Ajuste de retardo de
tiempo de reposo
1. Inserte la punta de un
destornillador
pequeño en la ranura
que está cerca de los
tornillos de terminales.
2. Para desbloquear el
bloque de terminales,
gire el destornillador.
