Graco D200 Reparaciones - Piezas

Graco D200 Reparaciones - Piezas

Sistemas de suministro en tándem
Ocultar thumbs Ver también para D200:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Reparaciones - Piezas
Sistemas de
suministro en tándem
Para usar en el suministro a granel de materiales selladores y adhesivos de viscosidad
media y alta no calentados. Únicamente para uso profesional.
No aprobado para uso en sitios con atmósferas explosivas en Europa.
Presión máxima de entrada de aire 0,9 MPa (9 bar, 125 psi) - Arietes S20 de 7,6 cm (3 pulg.)
Presión máxima de entrada de aire 1,0 MPa (10 bar, 150 psi) - Arietes D60 y D200 de 7,6 cm (3 pulg.)
Presión máxima de entrada de aire 0,9 MPa (9 bar, 125 psi) - Arietes D200S de 16,5 cm (6,5 pulg.)
Instrucciones de seguridad importantes
Lea todas las advertencias e instrucciones de este
manual. Guarde estas instrucciones.
Los componentes eléctricos de Graco Control Architecture (Arquitectura de control de Graco) están incluidos en el Directorio de Productos
Publicados de Intertek.

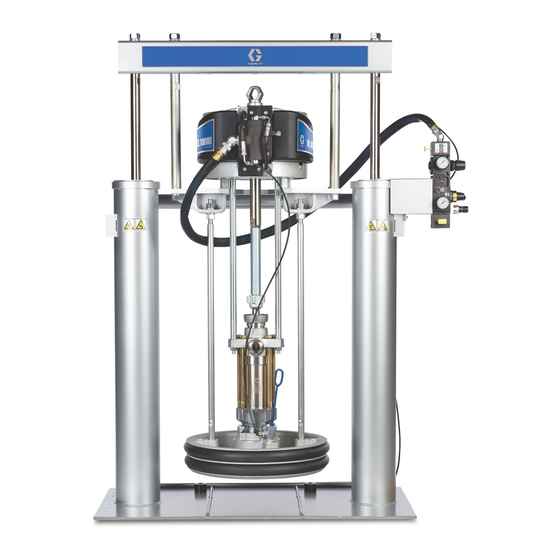

Se muestran los arietes D200 con
intercambio de bidón electrónico
313932M
ES
TI10865A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Graco D200

Resumen de contenidos para Graco D200

  • Página 1 Presión máxima de entrada de aire 0,9 MPa (9 bar, 125 psi) - Arietes S20 de 7,6 cm (3 pulg.) Presión máxima de entrada de aire 1,0 MPa (10 bar, 150 psi) - Arietes D60 y D200 de 7,6 cm (3 pulg.) Presión máxima de entrada de aire 0,9 MPa (9 bar, 125 psi) - Arietes D200S de 16,5 cm (6,5 pulg.)

  • Página 2: Tabla De Contenido

    Garantía estándar de Graco ....34 Información sobre Graco ....34...

  • Página 3: Manuales Relacionados

    Manuales relacionados Manuales relacionados Manuales de los componentes en inglés para EE.UU.: Manual Descripción Manual Descripción ™ Air Motor (Nxxxxx models) 311238 Instructions-Parts (Instrucciones-Piezas, Tandem Supply Systems Operation 313529 (Funcionamiento, Sistemas de suministro en ™ Motor neumático NXT [Modelos Nxxxxx]) tándem) ™...

  • Página 4: Modelos

      desplazamiento Check-Mate)   Check-Mate)   S20, D60, D200, TD (Sistema (Vea la Tabla 3 (7,6 cm en tándem con para el código [3 pulg.]) bomba de de 2 dígitos de  D200S, desplazamiento...
  • Página 5 Poliuretano D200, 7,6 cm (3 pulg.) ninguna 200 l (55 gal.) Junta tórica doble EPDM revestido con PTFE D200, 7,6 cm (3 pulg.) ninguna 200 l (55 gal.) Junta tórica doble EPDM revestido con PTFE D200, 7,6 cm (3 pulg.) 100-240 200 l (55 gal.)
  • Página 6 Modelos Tabla 2: Índice de código de identificación/Nro. de pieza de las bombas Check-Mate Número de Número de Número de Número de pieza de la pieza de la pieza de la pieza de la Código bomba Código bomba Código bomba Código bomba de la...
  • Página 7 Modelos Tabla 3: Índice de código de identificación/Nro. de pieza de las bombas Dura-Flo Número de Número de Número de Número de Código pieza de la Código pieza de la Código pieza de la Código pieza de la de la bomba (vea el de la bomba (vea el...

  • Página 8: Advertencias

    Advertencias Advertencias Las advertencias siguientes corresponden a la configuración, uso, conexión a tierra, mantenimiento y reparación de este equipo. El símbolo de exclamación lo alerta sobre una advertencia general y los símbolos de peligro se refieren a un riesgo específico de procedimiento. Consulte nuevamente estas advertencias. En este manual encontrará advertencias adicionales específicas del producto, allí...
  • Página 9 Advertencias ADVERTENCIA WARNING WARNING WARNING WARNING PELIGROS DEBIDOS AL USO INCORRECTO DEL EQUIPO El uso incorrecto puede provocar la muerte o lesiones graves. • No use la unidad si está cansado o bajo los efectos de medicamentos o del alcohol. •...

  • Página 10: Resolución De Problemas

    Resolución de problemas Resolución de problemas 1. Siga el Procedimiento de alivio de presión, página 13, antes de desarmar cualquier pieza del sistema de suministro. 2. Desconecte la alimentación eléctrica antes de NOTA: Consulte el manual de Reparaciones-Piezas reparar el sistema de suministro. del sistema de suministro para la resolución de problemas específicos del ariete.
  • Página 11 Resolución de problemas Problema Causa Verificación Solución Falta(n) módulo(s). Hay módulos que no están Verifique los módulos Acceda a la pantalla de en la red. conectados a través de las configuración y desplácese pantallas de configuración a las pantallas de avanzada 4 y 5.

  • Página 12: Conmutador Selector

    Resolución de problemas Conmutador selector Asegúrese de que el conmutador selector (dentro de 4. Para el ariete B, asegúrese de que el conmutador módulo de control de fluido) esté ajustado selector (S) esté ajustado en "B". Si no está, use un correctamente para cada ariete.

  • Página 13: Reparaciones

    Reparaciones Reparaciones Procedimiento de alivio de presión 1. Enganche el seguro de gatillo de la pistola/válvula. 2. Pulse la tecla On/Off . Si el sistema está encendido, la pantalla estará resaltada Seleccione para apagarlo. TI10438A . 3: Pantalla de funciones del sistema .

  • Página 14: Diagrama De Intercambio De Bidón Electrónico

    Diagrama de intercambio de bidón electrónico Diagrama de intercambio de bidón electrónico 313932M...

  • Página 15: Diagrama De Intercambio De Bidón Neumático

    Diagrama de intercambio de bidón neumático Diagrama de intercambio de bidón neumático 313932M...

  • Página 16: Piezas

    Piezas Piezas Sistema de suministro en tándem. Se muestra el modelo con intercambio de bidón electrónico Se muestran los arietes D200 Sistema de suministro A Sistema de suministro B TI10865A 313932M...
  • Página 17 16,5 cm (6,5 pulg.) 255708† KIT, intercambio de bidón electrónico, sin Vea la página 18 para las piezas.  pantalla; para arietes B D200 y D60 de 7,6 cm † Vea la página 22 para las piezas. (3 pulg.) 255709†...

  • Página 18: Kits De Intercambio De Bidón Electrónico Con

    Piezas Kits de intercambio de bidón electrónico con pantalla 255706 con pantalla, VCA, para arietes A D200 y D60 de 7,6 cm (3 pulg.) 255759 con pantalla, VCC, para arietes A D200 y D60 de 7,6 cm (3 pulg.) 255707 con pantalla, VCA, para arietes A D200s de 16,5 cm (6,5 pulg.) 255760 con pantalla, VCC, para arietes A D200s de 16,5 cm (6,5 pulg.)

  • Página 19: Pantalla

    Kits de intercambio de bidón electrónico con pantalla 255706 255759 (VCA, para (VCC, para 255707 255760 arietes D200 y arietes D200 y (VCA, para arietes (VCC, para arietes D60; vea las D60; vea las D200s; vea las D200s; vea las Ref.
  • Página 20 Piezas 255706 255759 (VCA, para (VCC, para 255707 255760 arietes D200 y arietes D200 y (VCA, para arietes (VCC, para arietes D60; vea las D60; vea las D200s; vea las D200s; vea las Ref. Descripción páginas 17 y 21) páginas 17 y 21) páginas 17y 21)

  • Página 21: Detalles De La Alimentación Eléctrica

    Vea en el manual Reparaciones-Piezas 313527 los procedimientos de reparación de la fuente de alimentación. Los números de pieza están en la página 22. Detalles de los fusibles Fuentes de alimentación en los arietes D200 y D60 134 135a TI10852A 134...

  • Página 22: Kits De Intercambio De Bidón Electrónico Sin Pantalla

    Piezas Kits de intercambio de bidón electrónico sin pantalla 255708 sin pantalla, para arietes B D200 y D60 de 7,6 cm (3 pulg.) 255709 sin pantalla, para arietes B D200s de 16,5 cm (6,5 pulg.) 115 (Ref.) 115 (Ref.) 101 102 115 (Ref.)

  • Página 23: Descripción

    Piezas Kits de intercambio de bidón electrónico sin pantalla 255708 255709 (sin pantalla, para (sin pantalla, para arietes D200 y D60; arietes D200s; Ref. Descripción vea la página 22) vea la página 22) Cant. ARANDELA, seguridad; 1/4 100016 100016 TORNILLO, cabeza hueca; 1/4-20 x 16 mm...

  • Página 24: Kits De Intercambio De Bidón Neumático

    Piezas Kits de intercambio de bidón neumático 255675, para arietes D200 de 7,6 cm (3 pulg.) 255676, para arietes D200s de 16,5 cm (6,5 pulg.) 257633, para arietes S20 257632, para arietes D60 de 7,6 cm (3 pulg.) Arietes D60 y D200...

  • Página 25: Kits De Intercambio De Bidón Neumático (Continuación)

    Piezas Kits de intercambio de bidón neumático (continuación) Arietes D200 Arietes D60 TI10942A Arietes S20 r_257374_313529_2a 236 1 r_257373_313529_ti28051a ® Aplique Loctite 242 o equivalente en las roscas. 313932M...
  • Página 26 D.E. 1/4 pulg. MÉNSULA, intercambio de bidón 110475 T, macho-hembra; 1/8 npt(m) x MÉNSULA, válvula limitadora; 1/8 npt(h) x 1/8 npt(h) para arietes D200 compra TUBO, nylon; D.E. 6 mm (1/4 MÉNSULA, válvula limitadora; local pulg.); 15,9 m (52 pies); negro para arietes D60 232...

  • Página 27: Kit De Filtro De Fluido

    Piezas Kit de filtro de fluido NOTA: La presión de trabajo máxima nominal del filtro de fluido es 35 MPa (350 bar, 5000 psi). Filtro de fluido y soporte 247504, solo usado en los modelos con intercambio de bidón electrónico. Ref.

  • Página 28: Kits De Válvulas De Retención De Salida De La Bomba

    Piezas Kits de válvulas de retención de salida de la bomba 255452, usado en las bombas de desplazamiento Check-Mate de acero al carbono 60 y 100 (mostrado) 257377, usado en las bombas de desplazamiento Check-Mate de acero inoxidable 60 y 100 255453, usado en las bombas de desplazamiento Check-Mate de acero al carbono 200 y 250 255454, usado en las bombas de desplazamiento Check-Mate de acero inoxidable 200 y 250 255455, usado en las bombas de desplazamiento Check-Mate de acero al carbono 500...
  • Página 29 Piezas Se muestra el 255455 r_255455_313529_1f TI10888A Se muestra el 25N026 313932M...

  • Página 30: Kits De Despresurización

    Piezas Kits de despresurización 255457, acero al carbono 255458, acero inoxidable 255457 255458 255457 255458 (acero al (acero (acero al (acero Ref. Descripción carb.) inox.) Cant. Ref. Descripción carb.) inox.) Cant. VÁLVULA, retención; 15M867 15M867 T; 1-1/4 npt(h) C19491 1/4 npt (m) T;...
  • Página 31 Piezas Retire el tapón de los controles de aire integrados. Instale un accesorio en T (523). Coloque el tapón en la parte superior del accesorio en T. Tubería de descarga de aire del plato. (Ref. 504) 506c 506b TI10886A Detalle de la válvula de solenoide 506c (Ref.) 506a 506b (Ref.)

  • Página 32: Accesorios

    Accesorios Accesorios Módulo de puerta de enlace de comunicaciones El módulo de puerta de enlace de comunicaciones CGMxx0 requiere el kit de montaje CGK010. Use el kit con el número de referencia indicado a continuación para montar un módulo de puerta de enlace de comunicaciones (CGM) en un sistema de suministro en tándem eléctrico.

  • Página 33: Datos Técnicos

    30 l (8 gal.), 20 l (5 gal.), ..... . 1,0 MPa (10 bar, 150 psi)/3/4 npt(h) D200 - De 7,6 cm (3 pulg.), dos postes, 200 l (55 gal.), 115 l (30 gal.), 60 l (16 gal.), 30 l (8 gal.), 20 l (5 gal.) .

  • Página 34: Garantía Estándar De Graco

    Garantía estándar de Graco Graco garantiza que todos los equipos a los que se hace referencia en este documento que han sido manufacturados por Graco y que portan su nombre están libres de cualquier defecto de materiales y mano de obra en la fecha de venta al comprador original para su uso. Con la excepción de cualquier garantía especial, extendida o limitada publicada por Graco y durante un período de doce meses desde la fecha de venta, Graco...
