Cómo ensamblar el ventilador de techo (cont.)

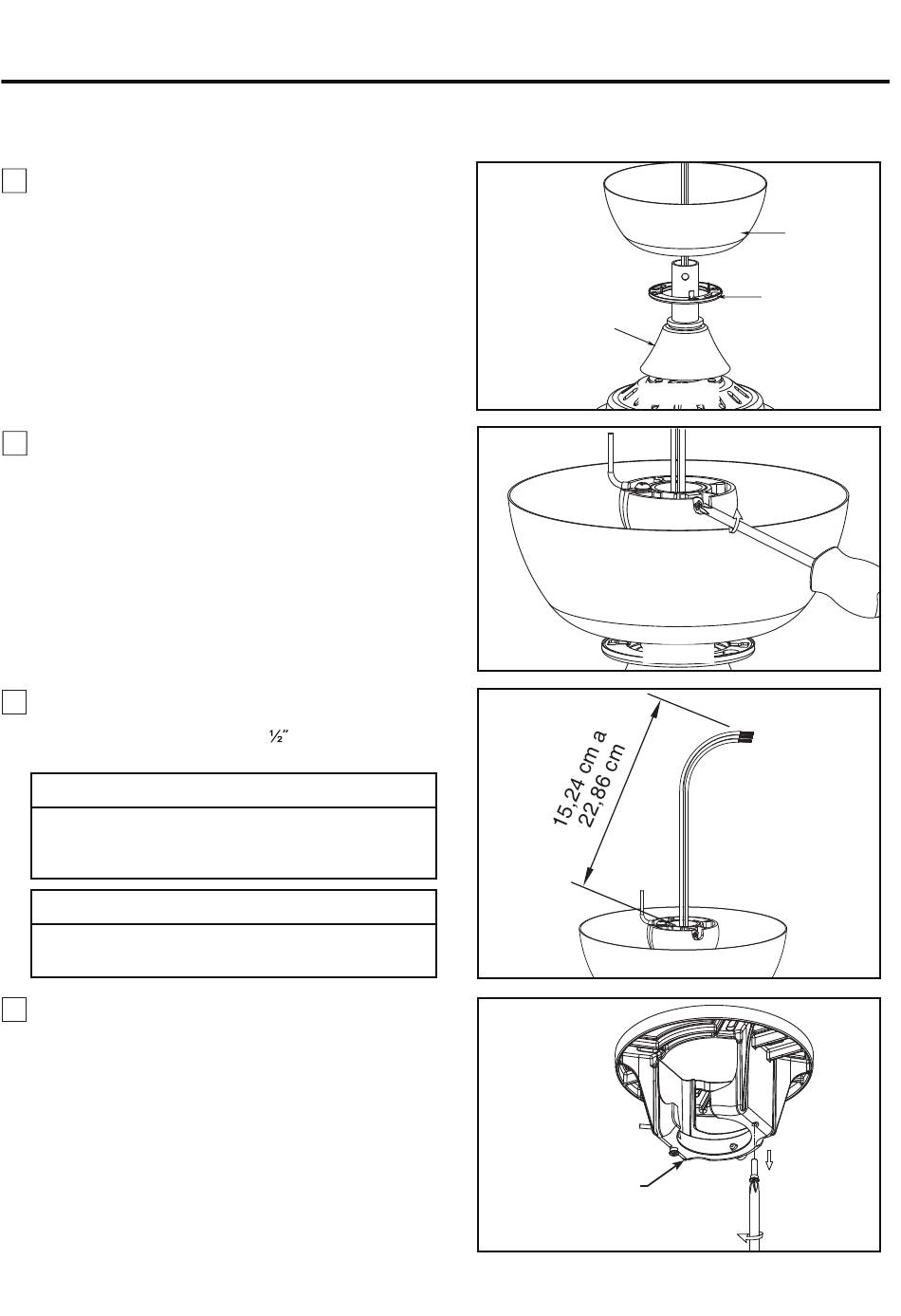

5.
Pase los cables y cable de seguridad a través de
la cubierta de unión del motor, la cubierta para el
tornillo del capuchón y el capuchón con el lado abierto
apuntando hacia arriba. (Figura 5)
6. Vuelva a colocar la semiesfera en el barral como se
indica a continuación. Pase los cables de negro, blanco
y azul cables y cable de soporte para techo a través de
la semiesfera. Pase el pasador a través de los dos
orificios en el barral y alinee la semiesfera de modo
que el pasador quede atrapado en la ranura de la parte
superior de la misma. Empuje la semiesfera hacia arriba,
bien ajustada contra el pasador. Ajuste firmemente el
tornillo de fijación en la semiesfera. Si el tornillo de
fijación está flojo, podría provocar oscilación del
ventilador. (Figura 6)
7.
Corte el exceso de cable aproximadamente de 15
a 23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (
en cada extremo del cable. (Figura 7)
PRECAUCIÓN
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.
ATTENTION
Toutes les vis de réglage doivent être vérifiées et
resserrées nécessaire avant l'installation.
8. Extraiga una de los tornillos de hombro en el soporte
del gancho y guarde los tornillos para pasos posteriores.
Afloje el segundo tornillo de hombro sin extraiga
completamente. (Figura 8)
) del aislamiento
28
Cubierta del
tornillo de la base
Figura 5
Figura 6
Figura 7
Unidad del soporte
de suspensión
Figura 8
Capuchón
de techo
Cubierta de
unión del motor
