• Conducto de chimenea viejo, entubado mínimo Ø100/120 mm con la realización de una ventanilla externa que permite la
limpieza de la chimenea.
• Conducto de ventilación externo realizado enteramente en tubos inox aislados o sea con pared doble de mínimo Ø100/120
mm: todas las partes son bien ancladas al muro, con el extremo de chimenea antiviento (véase Fig. 5).
• Sistema de canalización por medio de enlaces a T que permiten una limpieza fácil sin desarmar los tubos.
Es recomendable verificar con el productor del conducto de la chimenea las distancias de seguridad que hay
que respectar y la tipología de material aislante. Les reglas precedentes valen también para orificios ejecuta-
dos en la pared (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN 15827).
3.7
EJEMPLOS DE INSTALACIÓN INCORRECTA
Las salidas horizontales a fachada o "ventouse" además de peligrosas son ilegales según el RITE y están desaconsejadas y prohibi-
das según las prescripciones técnicas de instalación.
Son causa común de graves problemas de funcionamiento, fallo prematuro de componentes de la estufa, situaciones de riesgo y
generan una probabilidad de sufrir cualquier tipo de incidencia superior al 80% dentro de los 2 años de garantía.
Por ello se declina cualquier responsabilidad ante problemas derivados de ellas y la instalación en esas condiciones anula directa-
mente la garantía del producto. Ejemplos de estas instalaciones prohibidas:
SFERA
- PRINCE
- GLOBE AT - SFERA
3
3
3

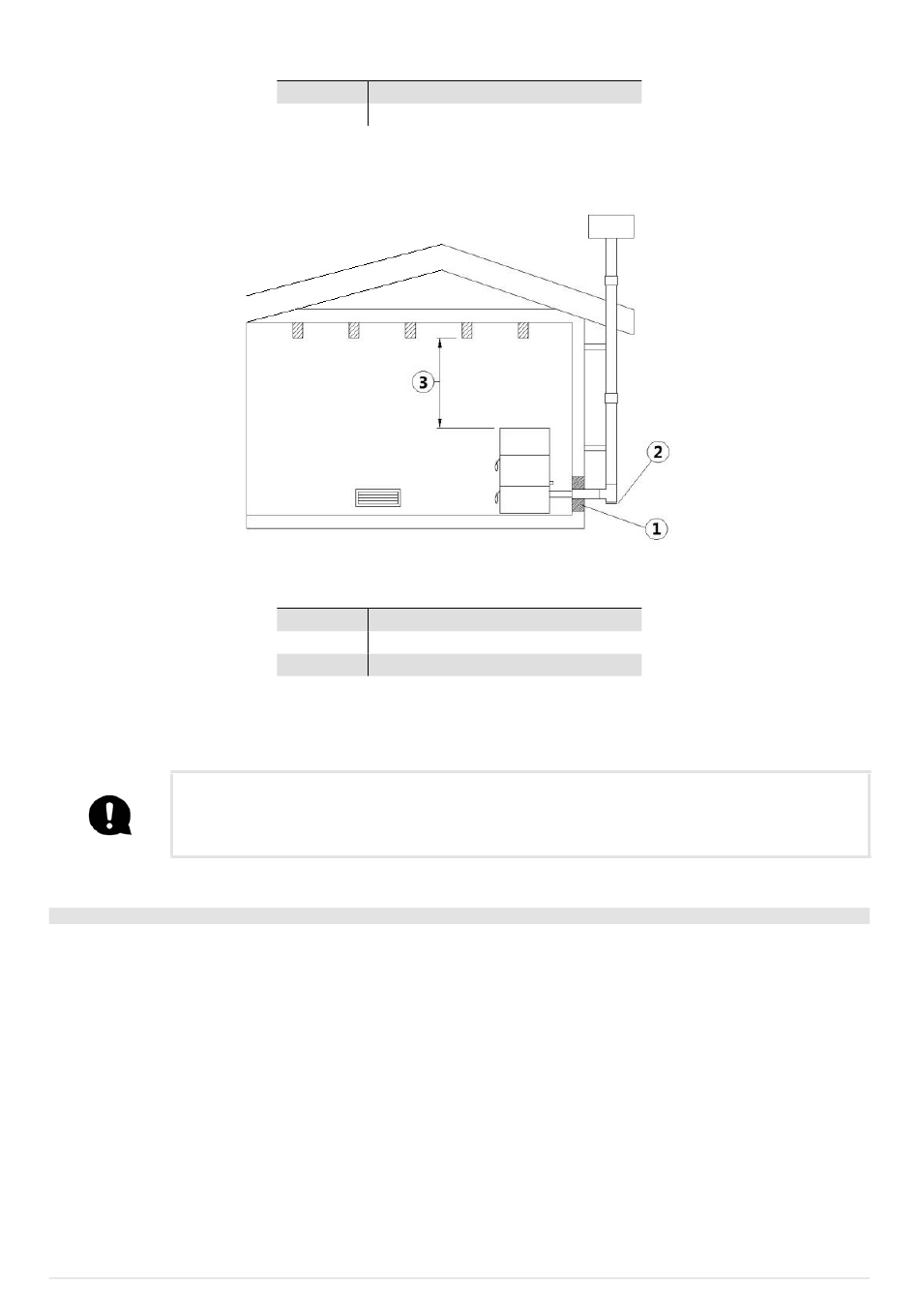

LEYENDA
Fig. 7
5
Inclinación ≥ 3°
6
Tramo horizontal ≤ 1 mt
LEYENDA
Fig. 8
1
Material aislante
2
Registro de inspección
3
Distancia mínima de segurídad = 0,5 mt
PLUS - SIRE
PLUS - DOGE
PLUS - PRINCE
3
3
Fig. 8 - Ejemplo 3
PLUS - ELISE
PLUS - VEGA AT - TREND AT - VENUS
3
3
PLUS - JOY AT
3
9
