Joint
Support
de pied
Protubérance
Boulon

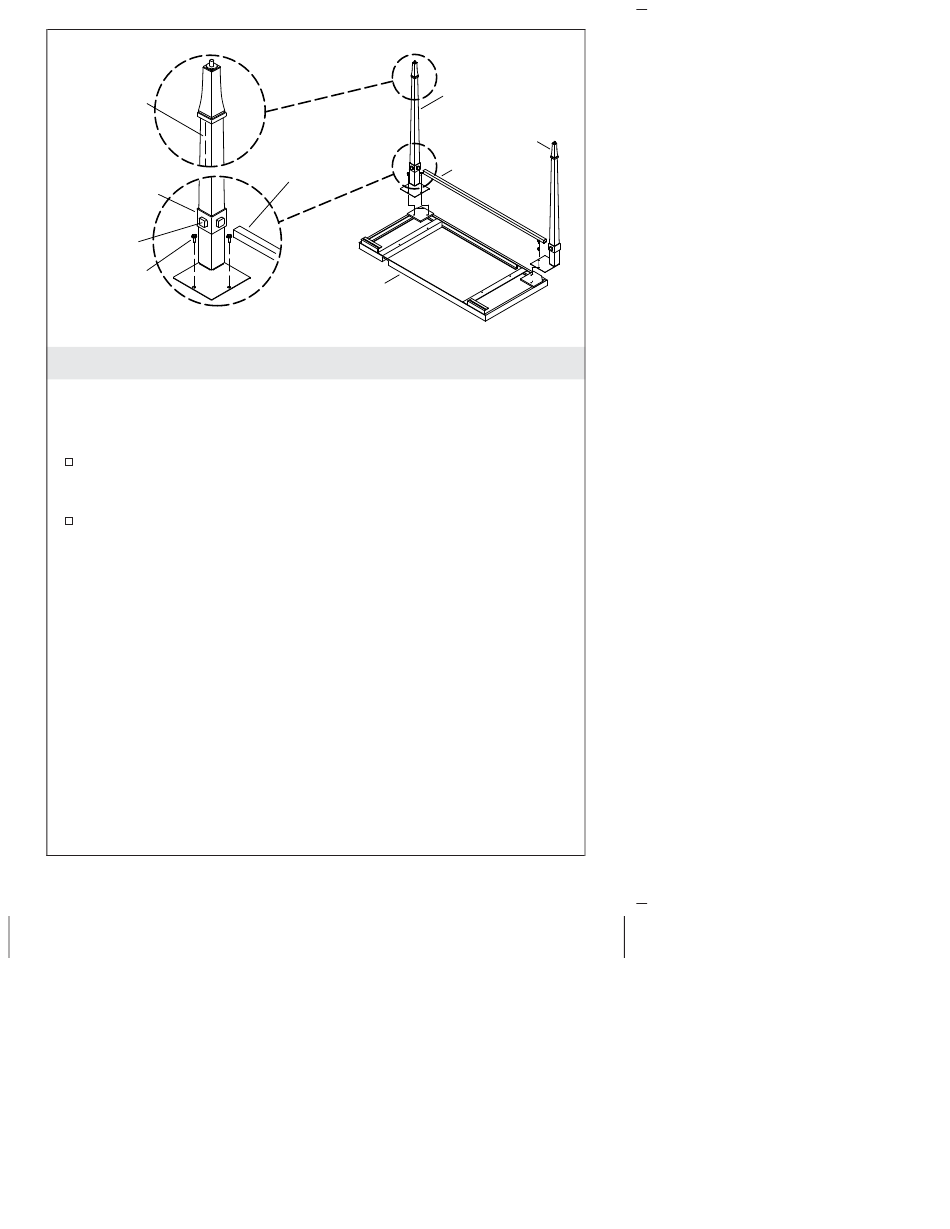

3. Installer les pieds carrés sur le cadre
REMARQUE: Lors de l'installation des pieds entourés de cuir
[modèles de 42" (1067 mm) uniquement], le côté du pied ayant la
couture doit faire face au mur. Les pieds entourés de cuir ne sont
pas interchangeables.
Installer un pied. S'assurer que les protubérances sont orientées
vers le mur et vers la position de fixation du deuxième pied.
Serrer les boulons.
Installer le long porte-serviette (côté avant) sur le pied en faisant
glisser l'extrémité de la barre du porte-serviette sur un support de
pied. Positionner le deuxième pied et fixer la barre du
porte-serviette. Installer et serrer les boulons de fixation.
REMARQUE: Les porte-serviettes de gauche et de droite seront
fixés pendant la phase finale de l'installation du cadre.
Kohler Co.
Porte-serviettes
Porte-serviettes
Cadre de 42"
(1067 mm)
Français-5
Pied gauche
Pied droit
1020589-2-B
