1. Módulos neumáticos MPA
1.1 Función de los módulos neumáticos MPA
1
Placas de válvula o
placas ciegas
2
Módulo electrónico
3
Placa de alimentación

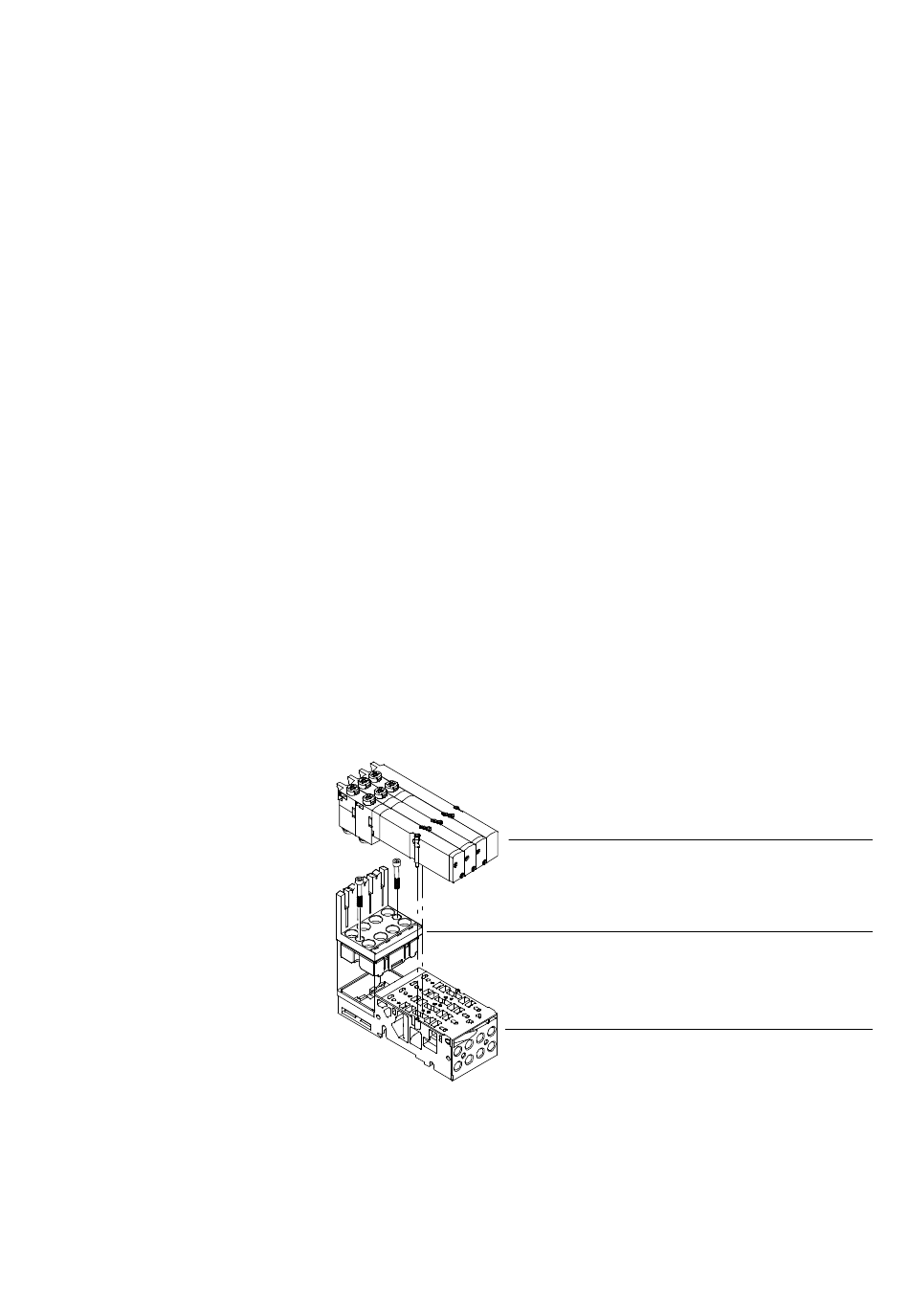

Fig. 1/1: Componentes de un módulo neumático MPA (ejemplo MPA1)
Festo P.BE-MPA-ELEKTRONIK-ES es 1109b
Los módulos neumáticos MPA proporcionan salidas digitales
en el terminal CPX para el control de las válvulas permitiendo
así que puedan controlar los actuadores neumáticos.
Desde un punto de vista técnico, cada uno de los módulos
neumáticos individuales MPA tienen su propio módulo
eléctrico con salidas digitales.
Sin alimentación eléctrica intermedia (ver sección 1.3) se
permiten un máximo de 8 módulos neumáticos MPA por
terminal CPX. Por ello, son posibles hasta 64 bobinas de
electroválvula (exclusivamente MPA1) o 32 bobinas
(exclusivamente MPA2).
Con alimentación eléctrica intermedia (ver sección 1.3) se
permiten un máximo de 16 módulos neumáticos MPA por
terminal CPX. Por ello, son posibles hasta 128 bobinas de
electroválvula (exclusivamente MPA1) o 64 bobinas
(exclusivamente MPA2).
1
2
3
