Relé para la protección de motores
Protección contra
sobrecarga simétrica
• Intensidad de disparo a partir de
1.10 x Intensidad de ajuste
(1.10 x I ).
B
• Clases de disparo 10, 20 y 30
(CEI 947-4-1)
Protección contra
desequilibrio de fases
• A partir de un 40%
desequilibrio entre fases.
Protección contra
falta de fase
• Con carga superior a 0.7 x
• Tiempo de disparo < 3 segundos.

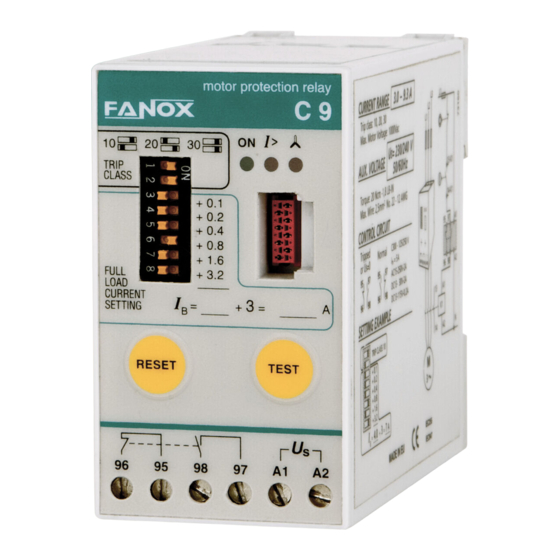

Relé sin módulo visualizador
Relé con módulo visualizador conectado
●
Proporciona una excelente protección para
motores B.T. de hasta 1000Vac de alimenta-
ción.
●
Amplio rango de ajuste de intensidad (de 1 a
630 A y superiores)
●
Señalización selectiva de la causa del disparo.
●
Válido para cualquier tipo de arranque del
motor o ciclo de trabajo. Clases de disparo 10,
20, y 30 seleccionables.
de
●
Posee memoria térmica que modeliza el calen-
tamiento y el enfriamiento del motor.
●
Garantía de tres años.
I .
B
Aplicaciones
Este relé es especialmente aplicable en centros
de control de motores (CCM), bombas, compre-
sores, ventiladores, centrifugadoras, cintas
transportadoras, grúas, válvulas motorizadas,
aire acondicionado, máquina herramienta,
maquinaria de elevación y en general para pro-
teger motores que necesiten relés de protección
fiables y precisos para todo tipo de arranque
(clases 10, 20 y 30 según norma CEI 947-4-1).
Módulo visualizador
Este módulo opcional, del tamaño de un pulsa-
dor de 22mm, se monta en el exterior, sobre la
puerta del armario o en el frente del centro de
control de motores (CCM) y se conecta al relé
mediante un cable plano (L = 2 metros).
Para conocer el estado del relé o rearmarlo en
caso de disparo no es necesario abrir la puerta o
extraer el CCM, ya que el módulo dispone de los
correspondientes LED's de identificación y de un
pulsador de rearme.
Código visualizador ODC: 12530
Modelos
C 9
C 21
C 45
• Para intensidades inferiores a 3 A ver apartado PUESTA A PUNTO 1. b).
• Para intensidades entre 45 y 90 A recomendamos utilizar nuestro relé GL 90.
• Para intensidades superiores a 90 A utilizar el relé C 9 con transformadores de intensidad .../5.
Rango de Características del motor
ajuste del relé
400 Vca - 4 polos
I
(A) CV
B
3 - 9.3 2 - 5.5
9 - 21.6 7.5 - 12
20 - 45.2 15 - 30
Características
• Fabricados según CEI-255, CEI-947.
• Homologaciones UL, cUL y marcado CE.
• Montaje sobre carril DIN EN50022-35.
• No va conectado a la línea del motor (cables
pasantes).
• Rearme manual: tras el disparo por desequili-
brio o falta de fase se puede rearmar al cabo
de 2 s. En el caso de sobrecarga el tiempo de
espera puede llegar hasta 8 minutos depen-
diendo de la severidad de la misma.
• Rearme remoto: tras el tiempo de espera des-
conectar la tensión auxiliar de alimentación del
relé y reconectarla al cabo de 3 s.
• Sección máxima para embornar: 2.5 mm
No. 22-12 AWG.
• Par máximo de apriete: 20 Ncm, 1.8 LB-IN.
• Compatibilidad Electromagnética: CEI 255-22,
CEI 801, EN50081-2.
• Aislamiento: 2000V - 50Hz - 1min/3kV - 1.2/50µs.
• Grado de protección: IP203.
• Temperatura de almacenaje -30°C +70°C.
• Temperatura de utilización / altitud máxima:
-15°C +60°C / 1000 m.
-15°C +50°C / 2000 m.
-15°C +40°C / 3000 m.
Alimentación del relé
• Contactos A1 - A2.
• Tensión nominal: 230V (50/60Hz) (+15% -10%).
• Bajo pedido: 115V (50/60Hz) y 24 Vcc-ca
(+15% -10%).
• Potencia consumida:
C9: 6.5 VA a 230 Vca (3 VA a 115 Vca)
C21 y C45: 2.5 VA
Contactos de salida
• 1 contacto NA (97-98) normalmente abierto, y
1 contacto NC (95-96) normalmente cerrado
(cuando el relé no está alimentado o cuando
está disparado), separados galvánicamente y en
oposición.
• Tensión máxima de empleo: 250 Vca.
• Poder máximo de desconexión:
C300 - 125/250 V
AC15-250V-2A
DC13- 30V-2A
DC13-115V-0,2A
Intensidad térmica máxima: 5A
Código
Tensión auxiliar
kW
230 V 50/60 Hz
1.5 - 4 11203
5.5 - 9 11223
11 - 22 11243
C
,
2
Tensión auxiliar
115 V 50/60 Hz
11202
11222
11242
