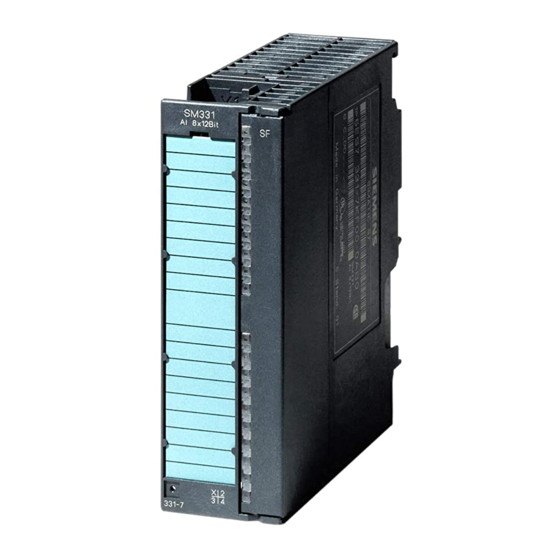

SIMATIC S7-300 SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares
SIMATIC
S7-300
SM331; AI 8x12 Bit Getting Started
3ª parte: Termopares
Getting Started (primeros pasos)
11/2006
A5E00264195-02
______________
Prólogo
______________
Requisitos
______________
Tarea
Montaje mecánico de la
______________
instalación de ejemplo
Conexión eléctrica de la
______________
instalación de ejemplo
Configuración con el
______________
SIMATIC Manager
Probar el programa de
______________
usuario
______________
Alarma de diagnóstico
______________
Alarma de proceso
______________
Anexo
1
2
3
4
5
6
7
8
9
A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMATIC SM331

Resumen de contenidos para Siemens SIMATIC SM331

  • Página 1 ______________ Prólogo SIMATIC S7-300 SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares ______________ Requisitos ______________ Tarea SIMATIC Montaje mecánico de la ______________ instalación de ejemplo S7-300 SM331; AI 8x12 Bit Getting Started Conexión eléctrica de la ______________ instalación de ejemplo 3ª...

  • Página 2: Consignas De Seguridad

    El equipo o los componentes del sistema sólo se podrán utilizar para los casos de aplicación previstos en el catálogo y en la descripción técnica, y sólo associado a los equipos y componentes de Siemens y de terceros que han sido recomendados y homologados por Siemens. El funcionamiento correcto y seguro del producto presupone un transporte, un almacenamiento, una instalación y un montaje conforme a las prácticas de la...

  • Página 3: Tabla De Contenido

    Índice Prólogo ..............................5 Generalidades..........................5 Requisitos..............................7 Fundamentos ..........................7 Tarea ............................... 11 Aplicación de ejemplo ........................11 Montaje mecánico de la instalación de ejemplo..................13 Montaje de la instalación del ejemplo..................13 Montaje del módulo analógico .....................15 4.2.1 Generalidades..........................15 4.2.2 Componentes del SM331 ......................15 4.2.3 Características del módulo analógico..................16 4.2.4...

  • Página 4: Índice

    Índice Programa de usuario de STEP 7 ....................51 6.3.1 Tareas del programa de usuario....................51 6.3.2 Crear el programa de usuario ..................... 52 Probar el programa de usuario ........................ 59 Descargar los datos de sistema y el programa de usuario............59 Representación de los valores de los sensores .................

  • Página 5: Prólogo

    Prólogo Generalidades Finalidad del Getting Started El Getting Started ofrece una visión general sobre la puesta en marcha del módulo analógico SM331 (6ES7331-7KF02-0AB0). Le ayudará en la instalación y parametrización del hardware de un termopar y en la configuración del módulo analógico con el SIMATIC S7 Manager.
  • Página 6 Prólogo 1.1 Generalidades SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 7: Requisitos

    Requisitos Fundamentos Nociones básicas Para comprender esta descripción no se requieren conocimientos especiales de automatización. Puesto que la configuración del módulo analógico se basa en el software STEP 7, es conveniente tener conocimientos sobre el uso de STEP 7. Encontrará más información sobre STEP 7 en los manuales electrónicos que se suministran con STEP 7.
  • Página 8 Termopar tipo J Depende del fabricante Termopar tipo K Depende del fabricante Caja de compensación Siemens (tipo J – DC 24V) M72166-B4200 Nota El "Getting Started" sólo describe el manejo de termopares. Si desea utilizar otros transductores de medida, el SM 331 deberá cablearse y parametrizarse de otro modo.
  • Página 9 Requisitos 2.1 Fundamentos También se requieren las herramientas y los materiales siguientes: Herramientas y materiales generales Cantidad Artículo Referencia diversos Tornillos M6 y tuercas (longitud en función del lugar de de venta habitual en el montaje) mercado Destornillador con hoja de 3,5 mm de ancho de venta habitual en el mercado Destornillador con hoja de 4,5 mm de ancho...
  • Página 10 Requisitos 2.1 Fundamentos SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 11: Tarea

    Tarea Aplicación de ejemplo Resumen El Getting Started le guía paso a paso por una aplicación de ejemplo, en la que se conectan los siguientes termopares: ● Dos termopares del tipo J y del tipo K, que se conectan directamente al módulo analógico SM331 (uso de la caja de compensación interna).
  • Página 12 Tarea 3.1 Aplicación de ejemplo Se le guiará por los siguientes pasos ● Montaje mecánico de la instalación de ejemplo – Instrucciones generales para el montaje de módulos S7-300 – Configurar el SM331 para los dos tipos de transductores de medida seleccionados ●...

  • Página 13: Montaje Mecánico De La Instalación De Ejemplo

    Montaje mecánico de la instalación de ejemplo Montaje de la instalación del ejemplo Estructura de las explicaciones El montaje de la instalación del ejemplo se divide en dos pasos. Primero se explica el montaje de la fuente de alimentación y la CPU. A continuación, después de familiarizarse con el módulo analógico SM331, se describe su montaje.
  • Página 14 Montaje mecánico de la instalación de ejemplo 4.1 Montaje de la instalación del ejemplo Paso Gráfico Descripción Montaje de la fuente de alimentación: Enganchar la fuente de alimentación en el perfil • soporte • • • • • Atornillarla por abajo al perfil soporte •...

  • Página 15: Montaje Del Módulo Analógico

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico Montaje del módulo analógico 4.2.1 Generalidades Resumen Antes de montar el SM331 deberá colocar correctamente los adaptadores del rango de medida. En este apartado aprenderá ● Qué componentes necesita ●...

  • Página 16: Características Del Módulo Analógico

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico Volumen de suministro del módulo SM331 Componentes Módulo analógico SM331 Tiras de rotulación Conector de bus 2 bridas de cable (no incluidas en la figura) para fijar el cableado externo 4.2.3 Características del módulo analógico Características...

  • Página 17: Adaptadores Del Rango De Medida

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico 4.2.4 Adaptadores del rango de medida Conexión El módulo SM331 posee en el lado del módulo 4 adaptadores del rango de medida (uno por grupo de canales). Cada adaptador puede enchufarse en 4 posiciones distintas (A, B, C ó D).
  • Página 18 Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico En nuestra tarea utilizamos los grupos de canales CH0,1 y CH2,3 en el tipo de medida "Termopar". Compruebe que los adaptadores del rango de medida se encuentran en la posición A.

  • Página 19: Montaje Del Módulo Sm331

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico 4.2.5 Montaje del módulo SM331 Procedimiento Una vez preparado el módulo analógico, móntelo también en el perfil soporte. Paso Gráfico Descripción Montaje del SM331: Enganchar el SM331 en el perfil •...
  • Página 20 Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 21: Conexión Eléctrica De La Instalación De Ejemplo

    Conexión eléctrica de la instalación de ejemplo Generalidades Resumen El capítulo explica cómo cablear eléctricamente las distintas partes de la instalación del ejemplo, desde la fuente de alimentación hasta el módulo analógico. ADVERTENCIA Puede entrar en contacto con cables bajo tensión si está encendida la fuente de alimentación PS307 o si está...

  • Página 22: Cableado De La Fuente De Alimentación Y La Cpu

    Conexión eléctrica de la instalación de ejemplo 5.2 Cableado de la fuente de alimentación y la CPU Cableado de la fuente de alimentación y la CPU Vista general Figura 5-1 Cableado de la fuente de alimentación y la CPU SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...
  • Página 23 Conexión eléctrica de la instalación de ejemplo 5.2 Cableado de la fuente de alimentación y la CPU La instalación del ejemplo requiere una fuente de alimentación. El cableado se lleva a cabo del siguiente modo: Cableado de la fuente de alimentación y la CPU Paso Gráfico Descripción...

  • Página 24: Variantes De Conexión Del Módulo Analógico

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico Variantes de conexión del módulo analógico 5.3.1 Generalidades Resumen El cableado del módulo analógico SM331 se diferencia en las conexiones de los termopares sólo por la selección de: ●...

  • Página 25: Esquema De Conexiones De Los Termopares Con Unión Fría Interna

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.3 Esquema de conexiones de los termopares con unión fría interna Resumen El esquema muestra el módulo analógico SM331 con conexión de termopares a través de un cable de compensación y la unión fría interna.

  • Página 26: Diagrama De Conexión Del Módulo Analógico Con Unión Fría Interna

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.4 Diagrama de conexión del módulo analógico con unión fría interna Resumen El cableado del módulo analógico abarca las siguientes tareas: ● Conexión de la fuente de alimentación (cable rojo) ●...

  • Página 27: Cableado Del Módulo Analógico Con Unión Fría Interna

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.5 Cableado del módulo analógico con unión fría interna Procedimiento Conecte los termopares a las entradas del módulo directamente o a través de cables de compensación. La siguiente tabla describe paso a paso las diferentes tareas del cableado: Cableado del conector frontal del SM331 Paso Gráfico...

  • Página 28: Esquema De Conexiones De Termopares Con Unión Fría Externa

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.6 Esquema de conexiones de termopares con unión fría externa Resumen El esquema muestra el módulo analógico SM331 con conexión ● de termopares a través de una unión fría para cable de compensación ●...

  • Página 29: Diagrama De Conexión Del Módulo Analógico Con Unión Fría Externa

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.7 Diagrama de conexión del módulo analógico con unión fría externa Resumen El cableado del módulo analógico abarca las siguientes tareas: ● Conexión de la fuente de alimentación (cable rojo) ●...

  • Página 30: Consulte También

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico Consulte también Cableado del módulo analógico con unión fría externa (Página 30) 5.3.8 Cableado del módulo analógico con unión fría externa Procedimiento Conecte los termopares a través de un punto de compensación. Desde ese punto de embornado se continúa con hilos de cobre hasta las entradas del módulo SM331.

  • Página 31: Cableado De La Unión Fría Externa

    Cableado de la unión fría externa Procedimiento En nuestro ejemplo utilizamos una caja de compensación SIEMENS para termopares del tipo J (MLFB M72166-B4200) con energía auxiliar de 24 V DC. La caja de compensación debe montarse en el entorno inmediato de la unión fría.

  • Página 32: Cableado De La Caja De Compensación

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico Cableado de la caja de compensación Gráfico Cableado Comentario Cablee la caja de compensación como sigue: Borne 1: M Energía auxiliar 24V DC Borne 3: L+ Energía auxiliar 24V DC Cortocircuite los bornes 11 y 12 (cable verde) Conecte el borne 8 con el borne 11 (Comp-) del SM331...

  • Página 33: Comprobar El Cableado

    Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico 5.3.10 Comprobar el cableado Introducción Si desea comprobar el cableado, proceda ahora a conectar la fuente de alimentación. No olvide poner la CPU en modo STOP (véase el círculo rojo) Figura 5-7 Cableado correcto, CPU en posición STOP Si se enciende un LED rojo, significa que hay un fallo en el cableado.
  • Página 34 Conexión eléctrica de la instalación de ejemplo 5.3 Variantes de conexión del módulo analógico SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 35: Configuración Con El Simatic Manager

    Configuración con el SIMATIC Manager Crear un proyecto STEP 7 6.1.1 Crear un proyecto Resumen En este capítulo se describen los siguientes pasos: ● Creación de un proyecto STEP 7 ● Creación de la configuración hardware Asistente "Nuevo proyecto" Para configurar la nueva CPU 315-2DP, utilice el SIMATIC Manager con STEP 7 V5.2 (o superior).
  • Página 36 Configuración con el SIMATIC Manager 6.1 Crear un proyecto STEP 7 Aparecerá la ventana de bienvenida del asistente de proyectos. El asistente le guía a través del proceso de creación de un proyecto. Figura 6-2 Inicio del asistente "Nuevo proyecto" Durante la creación del proyecto deberá...

  • Página 37: Selección De Cpu

    Configuración con el SIMATIC Manager 6.1 Crear un proyecto STEP 7 6.1.2 Selección de CPU Procedimiento Seleccione la CPU 315-2DP para el proyecto del ejemplo. (Nuestro ejemplo también se puede utilizar para otra CPU. Elija en tal caso la CPU que corresponda). Figura 6-3 Asistente "Nuevo proyecto", selección de CPU Haga clic en "Siguiente".

  • Página 38: Definir El Programa De Usuario Básico

    Configuración con el SIMATIC Manager 6.1 Crear un proyecto STEP 7 6.1.3 Definir el programa de usuario básico Procedimiento Elija el lenguaje de programación AWL y seleccione los siguientes bloques de organización (OB): ● OB1 Bloque llamado cíclicamente ● OB40 Alarma de proceso ●...

  • Página 39: Asignar El Nombre Del Proyecto

    Configuración con el SIMATIC Manager 6.1 Crear un proyecto STEP 7 6.1.4 Asignar el nombre del proyecto Procedimiento Marque la casilla "Nombre del proyecto" y sobrescriba el nombre existente con "Getting Started S7-SM331". Figura 6-5 De la 1ª parte Asistente "Nuevo proyecto" Asignar nombre de proyecto Haga clic en "Finalizar".

  • Página 40: Resultado: Se Ha Creado El Proyecto S7

    Configuración con el SIMATIC Manager 6.1 Crear un proyecto STEP 7 6.1.5 Resultado: Se ha creado el proyecto S7 Resultado El asistente habrá creado el proyecto "Getting Started S7-SM331". En la ventana derecha se visualizan los bloques de organización insertados. Figura 6-6 Asistente "Nuevo proyecto"...

  • Página 41: Creación De La Configuración Hardware

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Creación de la configuración hardware 6.2.1 Creación de la configuración hardware Resumen El asistente STEP7 ha creado un proyecto S7 básico. Además se requiere una configuración hardware completa para poder generar los datos de sistema para la CPU. Procedimiento La configuración hardware de la instalación del ejemplo se crea con ayuda del SIMATIC Manager.

  • Página 42: Agregar Componentes Simatic

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware 6.2.2 Agregar componentes SIMATIC Procedimiento Seleccione primero la fuente de alimentación de carga del catálogo de hardware. Si el catálogo de hardware no está visible, ábralo con la combinación de teclas Ctrl+K o con un clic en el símbolo del catálogo (flecha azul).

  • Página 43: Incorporar El Módulo Analógico

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Incorporar el módulo analógico Existen numerosos módulos analógicos SM331. Para este proyecto utilizaremos el SM331, AI8x12Bit con la referencia 6ES7 331-7KF02-0AB0. La referencia se indica en la parte inferior del catálogo de hardware (véase la flecha azul). En la ventana derecha, haga clic en el SM331 AI8x12Bit y arrástrelo hasta el primer campo libre del slot 4 (véase la flecha roja) en la tabla de configuración.

  • Página 44: Parametrizar El Módulo Analógico De La Instalación De Ejemplo

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware 6.2.3 Parametrizar el módulo analógico de la instalación de ejemplo Resumen Ahora puede modificar la parametrización para configurar los tipos de sensores, el diagnóstico y las alarmas posibles. Para abrir la parametrización, haga doble clic en la tabla de configuración del bastidor en la fila que contiene el módulo analógico.

  • Página 45: Parametrización Del Sm331 Con Compensación Interna

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Parametrización del SM331 con compensación interna Si desea parametrizar el SM331 con compensación interna, ajuste el módulo de la siguiente manera: Figura 6-10 SM331: Parametrización para termopares con unión fría interna. Resumen de las funcionalidades con compensación externa En la tabla se indican los parámetros con compensación interna que se deben configurar para nuestro ejemplo.

  • Página 46: Ventana De Parámetros Con Compensación Externa

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Ventana de parámetros con compensación externa Si desea utilizar una caja de compensación, deberá realizar los siguientes ajustes: Figura 6-11 SM331: Parametrización para termopares con unión fría externa. SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 47: Explicación De La Configuración Del Sm331

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware 6.2.4 Explicación de la configuración del SM331 Ajustes A continuación se describen las posibilidades de ajuste del SM331. Alarma de diagnóstico Si está activada la alarma de diagnóstico, se llama al OB82 cuando falte la masa o la alimentación.

  • Página 48: Ensayo De Conexión

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware 6.2.5 Ensayo de conexión Procedimiento Para comprobar haga una prueba de conexión y descargue los datos de sistema. Conexión Pasos Gráfico Descripción Utilizando una Power PG o un PC con prommer externo, borre la Micro Memory Card: : Haga clic en el SIMATIC Manager "Archivo ->...

  • Página 49: Descargar La Configuración Hardware

    Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Descargar la configuración hardware Utilizando HW Config, cargue ahora la configuración hardware en la CPU. Figura 6-12 Descargar la configuración hardware CPU (1) Haga clic en el símbolo "Cargar en módulo" (véase el círculo rojo). Cuando aparezca el cuadro de diálogo "Seleccionar módulo de destino", pulse entonces en "Aceptar".
  • Página 50 Configuración con el SIMATIC Manager 6.2 Creación de la configuración hardware Arrancar la CPU Conmute la CPU al modo RUN. Si ha realizado correctamente la configuración hardware, se encenderán dos LEDs verdes (RUN y DC5V) en la CPU Figura 6-14 CPU sin fallos Si no está...

  • Página 51: Programa De Usuario De Step 7

    Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 Programa de usuario de STEP 7 6.3.1 Tareas del programa de usuario Resumen El programa de usuario de ejemplo ● almacena los valores de los sensores en un bloque de datos ●...

  • Página 52: Ob82 De Alarma De Diagnóstico

    Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 OB82 de alarma de diagnóstico El OB82 se utiliza en el programa de STEP 7 para módulos aptos para el diagnóstico. Si el módulo detecta un fallo (tanto en caso de evento entrante como saliente), envía una petición de alarma de diagnóstico a la CPU.

  • Página 53: Importar El Archivo Fuente

    Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 Importar el archivo fuente El archivo fuente se puede importar de la manera siguiente con el SIMATIC Manager: 1. Haga clic con el botón derecho del ratón en la carpeta "Fuente". 2.
  • Página 54 Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 En el cuadro de diálogo "Insertar fuente externa" navegue entonces hasta el archivo fuente GSSM331T1DE.AWL que ya ha descargado y almacenado en el disco duro. Seleccione el archivo fuente GSSM331T1SP.AWL (flecha roja). Figura 6-16 Importar una fuente externa Haga clic en "Abrir".
  • Página 55 Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 El SIMATIC Manager habrá cargado la fuente. En la ventana derecha se visualiza la fuente insertada. Figura 6-17 Almacenar el archivo fuente SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 56: Compilar El Código Fuente

    Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 Compilar el código fuente Para crear un programa STEP 7 ejecutable, es necesario compilar la fuente AWL. En la carpeta Fuentes haga doble clic en la fuente GSSM331T1DE. Se abrirá el editor de código fuente.
  • Página 57 Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 Figura 6-19 Compilar la fuente AWL Si aparece un aviso de error o una advertencia, compruebe la fuente. SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...
  • Página 58 Configuración con el SIMATIC Manager 6.3 Programa de usuario de STEP 7 Figura 6-20 Editor de código fuente (avisos posteriores a la compilación) Cierre el editor de código fuente. Tras compilar la fuente AWL correctamente, la carpeta de bloques contendrá los bloques siguientes: OB1, OB40, OB82, FC1, DB1 y DB2 Figura 6-21 Bloques generados...

  • Página 59: Probar El Programa De Usuario

    Probar el programa de usuario Descargar los datos de sistema y el programa de usuario Procedimiento El hardware y el software están listos. El siguiente paso consiste en descargar los datos de sistema y del programa de usuario en el sistema de automatización. Para ello, proceda de la siguiente manera: Descargar los datos de sistema y el programa de usuario Paso...
  • Página 60 Probar el programa de usuario 7.1 Descargar los datos de sistema y el programa de usuario Smart Label Hemos creado la tira de rotulación para los módulos con Siemens S7-SmartLabel (n°. de ref.: 2XV9 450-1SL01-0YX0). Una tira de rotulación en tamaño original: Figura 7-1 Tira de rotulación S7-SmartLabel del ejemplo...

  • Página 61: Representación De Los Valores De Los Sensores

    Probar el programa de usuario 7.2 Representación de los valores de los sensores Representación de los valores de los sensores Procedimiento Para visualizar los valores de los sensores, inserte la siguiente tabla de variables en el proyecto. Para ello, abra el menú contextual en la carpeta Bloques y elija: : "Insertar nuevo objeto >...
  • Página 62 Probar el programa de usuario 7.2 Representación de los valores de los sensores Y rellene la tabla de variables recién creada de la manera siguiente: Figura 7-3 Tabla de variables Control_Display Aquí puede observar los valores de los canales Aquí puede observar y forzar las señales de estado Aquí...

  • Página 63: Observación De Valores

    Probar el programa de usuario 7.2 Representación de los valores de los sensores Observación de valores Para observar los valores cambie al modo online haciendo clic en el símbolo de las gafas. Ahora puede observar los valores en los bloques de datos y marcas. Figura 7-4 Vista online de la tabla de variables SM331;...

  • Página 64: Forzar Valores

    Probar el programa de usuario 7.2 Representación de los valores de los sensores Forzar valores Para forzar el acuse del proceso, introduzca en la columna "Valor de forzado" el valor deseado ("TRUE" o "FALSE", dependiendo de si desea activar o desactivar el acuse) y haga clic en el símbolo con la doble flecha: Figura 7-5 Forzar variables...

  • Página 65: Representación De Los Valores Analógicos De Los Termopares

    Probar el programa de usuario 7.3 Representación de los valores analógicos de los termopares Representación de los valores analógicos de los termopares Resumen Los módulos de entradas analógicas convierten la señal de proceso analógica a un formato digital (palabra de 16 bits). Si desea visualizar los valores de proceso en formato analógico, deberá...

  • Página 66: Representación De Valores Analógicos Para Termopar Tipo J

    Probar el programa de usuario 7.3 Representación de los valores analógicos de los termopares Representación de valores analógicos para termopar tipo J Decimal Hexadec Temperatura Rango permitido Observación imal 32767 7FFF > 1450,0°C Rebase por A partir del valor hexadecimal 16#38A5, el exceso valor leído del sensor se encuentra por encima del rango de medida parametrizado...

  • Página 67: Representación De Valores Analógicos Para Termopar Tipo L

    Probar el programa de usuario 7.3 Representación de los valores analógicos de los termopares Representación de valores analógicos para termopar tipo L Decimal Hexadec Temperatura Rango Observación imal 32767 7FFF > 1150,0°C Rebase por A partir del valor hexadecimal 16#2CED, el exceso valor leído del sensor se encuentra por encima del rango de medida parametrizado...
  • Página 68 Probar el programa de usuario 7.3 Representación de los valores analógicos de los termopares SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 69: Alarma De Diagnóstico

    Alarma de diagnóstico Leer información de diagnóstico desde la PG Resumen Las alarmas de diagnóstico sirven para reaccionar en el programa de usuario frente a averías del hardware. Los módulos tienen que ser aptos para el diagnóstico para que puedan señalizar alarmas de diagnóstico.
  • Página 70 Alarma de diagnóstico 8.1 Leer información de diagnóstico desde la PG La causa del fallo puede detectarse "online" consultando el estado del módulo. Para visualizar "online" el estado del módulo, proceda de la manera siguiente. 1. En HW Config, haga clic en el SM331. 2.

  • Página 71: Aviso General De Diagnóstico

    Alarma de diagnóstico 8.2 Aviso general de diagnóstico Aviso general de diagnóstico Ficha Alarma de diagnóstico En la ficha Alarma de diagnóstico encontrará información sobre el fallo notificado. Las alarmas no dependen de un determinado canal y afectan a todo el módulo. Figura 8-2 Diagnóstico del SM331 SM331;...

  • Página 72: Avisos De Diagnóstico Específicos Del Canal

    Alarma de diagnóstico 8.3 Avisos de diagnóstico específicos del canal Avisos de diagnóstico específicos del canal Avisos de diagnóstico específicos del canal Existen cinco tipos de avisos de diagnóstico específicos del canal: ● Error de configuración / parametrización ● Error de modo común ●...

  • Página 73: Rebase Por Defecto

    Alarma de diagnóstico 8.3 Avisos de diagnóstico específicos del canal Rebase por defecto Los dos termopares pueden disparar el aviso de diagnóstico "Entrada analógica rango de medida / Rebase límite inferior". Si ha conectado un tipo de termopar incorrecto, también puede generarse un rebase por defecto.

  • Página 74: Rebase Por Exceso

    Alarma de diagnóstico 8.3 Avisos de diagnóstico específicos del canal Rebase por exceso Los dos termopares pueden disparar el aviso de diagnóstico "Entrada analógica Rango de medida / Rebase límite superior". En nuestro ejemplo hemos simulado un termopar del tipo B (hasta +1700 °C) con un simulador de termopar.

  • Página 75: Alarma De Proceso

    Alarma de proceso Alarma de proceso Resumen Una particularidad del SM331 AI8x12Bit es su capacidad de disparar también alarmas de proceso. Los canales 0 y 2 pueden configurarse para ello. Para los termopares, los límites de las alarmas de proceso deben definirse en °C (no en °F o K).

  • Página 76: Alarma De Proceso (Ob40)

    Alarma de proceso 9.1 Alarma de proceso Alarma de proceso (OB40) Por principio, las alarmas de proceso llaman a un bloque de organización de alarmas en la CPU. En nuestro ejemplo se llama el OB40. En el programa STEP 7, el OB40 se utiliza para alarmas de proceso. En función de la CPU, se pueden configurar también varias alarmas de proceso.

  • Página 77: Simular Una Alarma De Proceso

    Alarma de proceso 9.1 Alarma de proceso Simular una alarma de proceso Si calienta un termopar tipo J con un encendedor, obtendrá en la tabla de variables en el MW100 el valor binario 0000 0001 0000 0000. Esto significa que se ha llamado el OB40 y que en el canal 0 se ha producido un rebase por defecto del límite superior de >500°C.
  • Página 78 Alarma de proceso 9.1 Alarma de proceso SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 79: Anexo

    Anexo Código fuente del programa de usuario Resumen En este capítulo se ofrece una visión de conjunto de las funciones del programa de usuario de la instalación de ejemplo. Un diagrama de flujo muestra la estructura básica del programa; en el código fuente AWL se lista el programa completo de forma detallada. El código fuente en AWL también se puede descargar directamente de la página HTML desde la que ha descargado este Getting Started.

  • Página 80: Descripción De Variables

    Anexo A.1 Código fuente del programa de usuario Descripción de variables Variable Descripción DB1.DBW 0 Canal 0, representación del valor analógico DB1.DBW 2 Canal 1, representación del valor analógico DB1.DBW 4 Canal 2, representación del valor analógico DB1.DBW 6 Canal 3, representación del valor analógico DB1.DBW 8 Canal 4, representación del valor analógico DB1.DBW 10...
  • Página 81 Anexo A.1 Código fuente del programa de usuario DATA_BLOCK DB 2 TITLE = VERSION : 0.1 STRUCT SE_1 : REAL ; // Temperatura SE_2 : REAL ; // Temperatura SE_3 : REAL ; // No se utiliza SE_4 : REAL ; // No se utiliza END_STRUCT ;...
  • Página 82 Anexo A.1 Código fuente del programa de usuario #Offset; #MeasuredValue; NETWORK TITLE =Vigilancia de la representación de valores analógicos W#16#0; #Status; #RawValue; #OverFlow; >=I m_of; #RawValue; #OverRange; >=I m_or; #RawValue; #UnderFlow; <=I m_uf; #RawValue; #UnderRange; <=I m_ur; end; m_of: W#16#800; #Status;...
  • Página 83 Anexo A.1 Código fuente del programa de usuario m_ur: W#16#100; #Status; end; end: END_FUNCTION ORGANIZATION_BLOCK OB 1 TITLE = "Main Program Sweep (Cycle)" VERSION : 0.1 VAR_TEMP OB1_EV_CLASS : BYTE ; //Bits 0-3 = 1 (Coming event), Bits 4-7 = 1 (Event class 1) OB1_SCAN_1 : BYTE ;...
  • Página 84 Anexo A.1 Código fuente del programa de usuario DB1.DBW // Canal 4 -> bloque de datos PEW 264; DB1.DBW // Canal 5 -> bloque de datos PEW 266; DB1.DBW // Canal 6 -> bloque de datos PEW 268; DB1.DBW // Canal 7 -> bloque de datos PEW 270;...
  • Página 85 Anexo A.1 Código fuente del programa de usuario CALL FC RawValue := DB1.DBW 4, Factor := 1.000000e-001, Offset := 0.000000e+000, OverFlow := 16221, OverRange := 13730, UnderRange := -2701, UnderFlow := -2701, MeasuredValue := DB2.DBD 8, Status := MW 30); // Canal 4 : Termopar tipo K CALL FC RawValue...
  • Página 86 Anexo A.1 Código fuente del programa de usuario OB40_OB_NUMBR : BYTE ; //40 (Organization block 40, OB40) OB40_RESERVED_1 : BYTE ; //Reserved for system OB40_IO_FLAG : BYTE ; //16#54 (input module), 16#55 (output module) OB40_MDL_ADDR : WORD ; //Base address of module initiating interrupt OB40_POINT_ADDR : DWORD ;...
  • Página 87 Anexo A.1 Código fuente del programa de usuario OB82_INT_PS_FLT : BOOL ; //Internal power supply fault OB82_PRIM_BATT_FLT : BOOL ; //Primary battery is in fault OB82_BCKUP_BATT_FLT : BOOL ; //Backup battery is in fault OB82_RESERVED_2 : BOOL ; //Reserved for system OB82_RACK_FLT : BOOL ;...
  • Página 88 Anexo A.1 Código fuente del programa de usuario SM331; AI 8x12 Bit Getting Started 3ª parte: Termopares Getting Started (primeros pasos), 11/2006, A5E00264195-02...

  • Página 89: Índice Alfabético

    Índice alfabético Abrir Bloques de organización Catálogo de hardware, 42 Seleccionar, 38 Parametrización, 44 Borrado total, 48 Acuse del proceso, 64 Borrar Adaptadores del rango de medida, 17 Micro Memory Card, 48 Posicionar, 18 Posiciones, 17 Agregar Componentes SIMATIC, 42 Cableado Agregar componentes SIMATIC, 42 Módulo analógico con unión fría externa, 30...
  • Página 90 Índice alfabético Conectar CPU con unidad de programación, 48 Enchufar Conector de bus Conector de bus, 14 Enchufar, 14 Error de configuración / parametrización, 72 Conector frontal Error de modo común, 72 Montaje, 19 Esquema de conexiones Conector frontal del SM331 Termopares con unión fría externa, 28 Cablear, 27, 30 Termopares con unión fría interna, 25...
  • Página 91 Índice alfabético OB82 Rojo, 33 Alarma de diagnóstico, 52 Leer Observar Información de diagnóstico desde la PG, 69 Valores, 63 Lenguaje de programación AWL, 38 Parametrización Abrir, 44 Micro Memory Card con compensación interna, 45 Borrar, 48 Parametrizar Modificar Módulo analógico, 44 Tensión de red, 23 Perfil soporte Módulo analógico...
  • Página 92 Índice alfabético Seleccionar Unión fría, externa Bloques de organización, 38 Cablear, 31 CPU, 37 Direcciones de estación, 49 Fuente de alimentación de carga, 42 Señalización de errores, 71 Valor digital SIMATIC Manager, 35 Convertir en valor analógico, 65 Configuración hardware, 41 Valores Iniciar, 35 Observar, 63...
