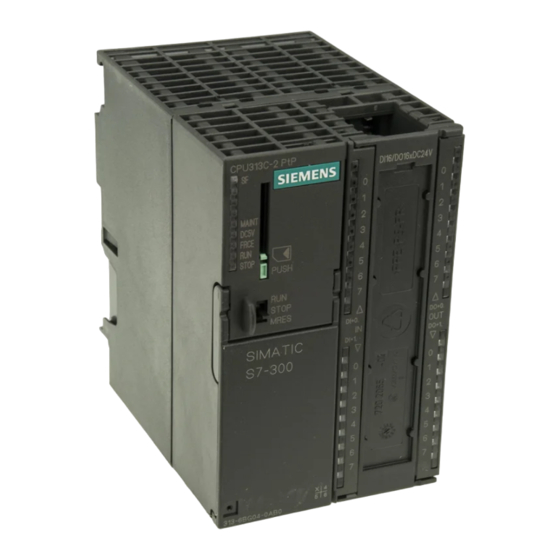

SIMATIC S7-300 SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA
SIMATIC
S7-300
SM331; AI 8x12 Bit Getting Started
1ª parte: 4-20mA
Getting Started (primeros pasos)
05/2008
A5E00253412-04
Prólogo
______________
______________
Requisitos
______________
Tarea
Montaje mecánico de la
______________
instalación de ejemplo
______________
Conexión eléctrica
Configuración con el
______________
Administrador SIMATIC
Probar el programa de
______________
usuario
______________
Alarma de diagnóstico
______________
Alarma de proceso
______________
Anexo
1
2
3
4
5
6
7
8
9
A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Siemens SIMATIC S7-300

Resumen de contenidos para Siemens SIMATIC S7-300

  • Página 1 Prólogo ______________ SIMATIC S7-300 SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA ______________ Requisitos ______________ Tarea SIMATIC Montaje mecánico de la ______________ instalación de ejemplo S7-300 ______________ SM331; AI 8x12 Bit Getting Started Conexión eléctrica 1ª parte: 4-20mA Configuración con el...
  • Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 3: Tabla De Contenido

    Índice Prólogo ..............................5 Generalidades..........................5 Requisitos..............................7 Conceptos básicos.........................7 Tarea ................................. 9 Aplicación de ejemplo ........................9 Montaje mecánico de la instalación de ejemplo..................11 Montaje de la instalación del ejemplo..................11 Montaje del módulo analógico .....................13 4.2.1 Generalidades..........................13 4.2.2 Componentes del SM331 ......................14 4.2.3 Características del módulo analógico..................15 4.2.4...
  • Página 4 Índice Probar el programa de usuario ........................ 53 Descargar los datos de sistema y el programa de usuario............53 Visualización de los valores de los sensores................55 Representación de valores analógicos ..................59 Alarma de diagnóstico ..........................61 Leer información de diagnóstico desde la PG ................61 Aviso general de diagnóstico ......................

  • Página 5: Prólogo

    Prólogo Generalidades Objetivo del Getting Started El Getting Started ofrece una visión general sobre la puesta en marcha del módulo analógico SM331. Le ayudará en la instalación y parametrización del hardware de un sensor de 4 - 20mA y en la configuración con el Administrador SIMATIC. El grupo objetivo del Getting Started son principiantes con poca experiencia en los ámbitos de configuración, puesta en marcha y servicio de sistemas de automatización.
  • Página 6 Prólogo 1.1 Generalidades SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...

  • Página 7: Requisitos

    ALIM. CORR. CARGA PS 307 AC 120/230V, DC 24V, 5A 6ES7307-1EA00-0AA0 CPU 315-2DP 6ES7315-2AG10-0AB0 MICRO MEMORY CARD, NFLASH, 4 MBYTES 6ES7953-8LM00-0AA0 SIMATIC S7-300, PERFIL SOPORTE L=530MM 6ES7390-1AF30-0AA0 Unidad de programación (PG) con interfaz y cable MPI Depende del equipamiento PC con tarjeta interfaz correspondiente SM331;...
  • Página 8 Requisitos 2.1 Conceptos básicos Software STEP7 Cantidad Artículo Referencia Versión de software STEP 7 instalado en la unidad de 6ES7810-4CC06-0YX0 programación >= 5.2 Para la adquisición de las señales analógicas se pueden utilizar los siguientes transductores de medida de intensidad: Transductores de medida de intensidad Cantidad Artículo...

  • Página 9: Tarea

    Tarea Aplicación de ejemplo Resumen Desea conectar tres sensores analógicos en su instalación. Uno de ellos dispone de un transductor de medida de intensidad a 2 hilos y los otros dos comparten un transductor de medida de intensidad a 4 hilos. Necesita posibilidades de diagnóstico de errores y en dos sensores desea disparar alarmas de proceso.
  • Página 10 Tarea 3.1 Aplicación de ejemplo Se le guiará por los siguientes pasos ● Montaje mecánico de la instalación de ejemplo – Instrucciones generales de montaje de módulos S7-300 – Configuración del SM331 para dos tipos de transductores de medida seleccionados ●...

  • Página 11: Montaje Mecánico De La Instalación De Ejemplo

    SM331, se describe su montaje. Requisitos Antes de poder utilizar el módulo de entradas analógicas SM331, se requiere una instalación básica con los componentes SIMATIC S7-300 generales. La secuencia de montaje va de izquierda a derecha: ● Fuente de alimentación PS307 ●...
  • Página 12 Montaje mecánico de la instalación de ejemplo 4.1 Montaje de la instalación del ejemplo Procedimiento (sin SM331) Paso Gráfico Descripción Atornille el perfil soporte a la base (tamaño del tornillo: M6) de manera que quede un espacio libre de por lo menos 40 mm por encima y por debajo del perfil soporte.

  • Página 13: Montaje Del Módulo Analógico

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico Montaje del módulo analógico 4.2.1 Generalidades Resumen Antes de proceder al montaje del SM331, se monta el conector frontal en el módulo y se ajusta el tipo de medición deseado de las entradas. En este apartado aprenderá...

  • Página 14: Componentes Del Sm331

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico 4.2.2 Componentes del SM331 Resumen Un módulo analógico que funcione correctamente se compone de los siguientes componentes: ● Módulo SM331 (en nuestro ejemplo un 6ES7331-7KF02-0AB0) ● Conector frontal de 20 pines. El conector frontal está disponible en 2 variantes: –...

  • Página 15: Características Del Módulo Analógico

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico 4.2.3 Características del módulo analógico Características ● 8 entradas en 4 grupos de canales (dos entradas del mismo tipo por cada grupo) ● Resolución del valor medido configurable por cada grupo de canales ●...

  • Página 16: Adaptadores Del Margen De Medida

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico 4.2.4 Adaptadores del margen de medida Conexión El módulo SM331 posee 4 adaptadores del margen de medida (uno por grupo de canales). El adaptador del margen de medida se puede colocar en 4 posiciones distintas (A, B, C o D).
  • Página 17 Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico Posición de los adaptadores del margen de medida Con la posición se establece qué transductor de medida se conectará al respectivo grupo de canales. Posición Tipo de medida Termopar / medida de resistencia Tensión (ajuste de fábrica) Intensidad (transductor de medida a 4 hilos)

  • Página 18: Montaje Del Módulo Sm331

    Montaje mecánico de la instalación de ejemplo 4.2 Montaje del módulo analógico Paso Gráfico Descripción Vuelva a colocar los adaptadores del margen de medida en el módulo En nuestro ejemplo los adaptadores deben estar en las siguientes posiciones: CH0,1: D CH2,3: C Nota En caso de utilizar un transductor de medida de intensidad a dos hilos (como mínimo un...

  • Página 19: Conexión Eléctrica

    Conexión eléctrica Resumen Resumen En el presente capítulo se explica cómo cablear eléctricamente las distintas partes de la instalación del ejemplo, desde la fuente de alimentación hasta el módulo analógico. ADVERTENCIA Puede entrar en contacto con cables bajo tensión si la fuente de alimentación PS307 está encendida o la toma de la red eléctrica de la fuente de alimentación está...

  • Página 20: Cableado De La Fuente De Alimentación Y De La Cpu

    Conexión eléctrica 5.2 Cableado de la fuente de alimentación y de la CPU Cableado de la fuente de alimentación y de la CPU Vista general Figura 5-1 Cableado de la fuente de alimentación y de la CPU SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...
  • Página 21 Conexión eléctrica 5.2 Cableado de la fuente de alimentación y de la CPU La instalación del ejemplo requiere una fuente de alimentación. El cableado se lleva a cabo del siguiente modo: Paso Gráfico Descripción Abra las puertas frontales de la fuente de alimentación y de la CPU.

  • Página 22: Cableado Del Módulo Analógico

    Conexión eléctrica 5.3 Cableado del módulo analógico Cableado del módulo analógico 5.3.1 Requisito Generalidades El cableado de un transductor de medida analógica depende del tipo de transductor y no del módulo SM331. 5.3.2 Transductor de medida de intensidad principio de cableado Posibilidades Dependiendo del transductor de medida que se utilice, hay que adaptar el cableado de la fuente de alimentación.

  • Página 23: Cableado Del Módulo Analógico

    Conexión eléctrica 5.3 Cableado del módulo analógico Principio de cableado de un transductor de medida de intensidad a 4 hilos A diferencia de la variante a 2 hilos, este tipo de transductor de medida dispone de una fuente de alimentación propia. Figura 5-3 Cableado: Transductores de medida de intensidad a 4 hilos 5.3.3...
  • Página 24 Conexión eléctrica 5.3 Cableado del módulo analógico SM331 Conector frontal cableado Figura 5-4 SM331 Conector frontal cableado ATENCIÓN ¡Peligro de destrucción del módulo! Si conecta un transductor de medida a 4 hilos defectuoso a una entrada parametrizada para la medición a 2 hilos, puede destruirse el módulo. SM331;...
  • Página 25 Conexión eléctrica 5.3 Cableado del módulo analógico A continuación se explican paso a paso las distintas tareas de cableado: Procedimiento Paso Gráfico Cableado Comentario Abra la puerta frontal del SM331 Los bornes están impresos en la puerta frontal Pele 6 mm de los extremos del cable que desee insertar en el conector frontal y aplíqueles punteras apropiadas Cablee el conector frontal como sigue:...

  • Página 26: Test

    Conexión eléctrica 5.3 Cableado del módulo analógico 5.3.4 Test Procedimiento Si desea comprobar el cableado, proceda ahora a conectar la fuente de alimentación. No olvide poner la CPU en STOP (véase el círculo rojo) Figura 5-5 Cableado correcto, CPU en posición STOP Cuando se enciende un LED rojo, hay un fallo en el cableado.

  • Página 27: Configuración Con El Administrador Simatic

    Configuración con el Administrador SIMATIC Crear un proyecto STEP 7 nuevo 6.1.1 Crear un proyecto nuevo Asistente "Nuevo proyecto" Para configurar la nueva CPU 315-2DP utilice el Administrador SIMATIC con STEP 7 V5.2 y superior. Inicie el Administrador SIMATIC con el icono "SIMATIC Manager" que encontrará en el escritorio de Windows y cree un proyecto nuevo en el asistente "Nuevo proyecto".
  • Página 28 Configuración con el Administrador SIMATIC 6.1 Crear un proyecto STEP 7 nuevo Aparece la ventana de bienvenida del asistente de proyectos. El asistente le guía a través del proceso de creación de un proyecto. Figura 6-2 Asistente "Nuevo proyecto" Inicio Durante la creación del proyecto es necesario realizar las siguientes entradas: ●...

  • Página 29: Selección De Cpus

    Configuración con el Administrador SIMATIC 6.1 Crear un proyecto STEP 7 nuevo 6.1.2 Selección de CPUs Procedimiento Seleccione la CPU 315-2DP para el proyecto del ejemplo. (Nuestro ejemplo también se puede utilizar para otra CPU. Elija en tal caso la CPU correspondiente). Figura 6-3 Asistente "Nuevo proyecto"...

  • Página 30: Definir El Programa De Usuario Básico

    Configuración con el Administrador SIMATIC 6.1 Crear un proyecto STEP 7 nuevo 6.1.3 Definir el programa de usuario básico Procedimiento Elija el lenguaje de programación AWL y seleccione los siguientes bloques de organización (OB): ● OB1 Bloque llamado cíclicamente ● OB40 Alarma de proceso ●...

  • Página 31: Asignar El Nombre Del Proyecto

    Configuración con el Administrador SIMATIC 6.1 Crear un proyecto STEP 7 nuevo 6.1.4 Asignar el nombre del proyecto Procedimiento Haga clic en la casilla "Nombre del proyecto" y sobrescriba el nombre existente con "Getting Started S7-SM331". Figura 6-5 Asistente "Nuevo proyecto" Asignar el nombre del proyecto Haga clic en "Finalizar", entonces se creará...

  • Página 32: Resultado: El Proyecto S7 Está Creado

    Configuración con el Administrador SIMATIC 6.1 Crear un proyecto STEP 7 nuevo 6.1.5 Resultado: El proyecto S7 está creado Resultado El asistente ha creado el proyecto "Getting Started S7-SM331". En la ventana derecha se ven los bloques de organización insertados. Figura 6-6 Asistente "Nuevo proyecto"...

  • Página 33: Crear La Configuración De Hardware

    Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Crear la configuración de hardware 6.2.1 Crear la configuración hardware Requisitos El asistente STEP7 ha creado un proyecto S7 básico. Además se requiere una configuración hardware completa para poder generar los datos de sistema para la CPU. Procedimiento La configuración hardware de la instalación del ejemplo se crea con ayuda del Administrador SIMATIC.

  • Página 34: Añadir Componentes De Simatic

    Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware 6.2.2 Añadir componentes de SIMATIC Procedimiento Seleccione primero la fuente de alimentación de carga del catálogo de hardware. Si el catálogo de hardware no está visible, ábralo con la combinación de teclas Ctrl+K o con un clic sobre el símbolo del catálogo (flecha azul).
  • Página 35 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Incorporar el módulo analógico Existen numerosos módulos analógicos SM331. Para este proyecto utilizaremos el SM331, AI8x12Bit con la referencia 6ES7 331-7KF02-0AB0. La referencia se muestra en la parte inferior del catálogo de hardware (véase la flecha azul). Figura 6-9 Configuración hardware: Insertar el SM331 Arrastre el módulo hasta el primer campo libre en el slot 4 del bastidor (véase la flecha roja)

  • Página 36: Parametrización Del Módulo Analógico

    Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware 6.2.3 Parametrización del módulo analógico Resumen El módulo analógico es insertado por el Administrador SIMATIC con los ajustes predeterminados. Ahora puede modificar la parametrización para configurar los tipos de sensores, el diagnóstico y las alarmas posibles.
  • Página 37 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware ● Entrada 4-5 y 6-7 – Tipo de medida : Desactivado (- - -) ● Supresión de frecuencias perturbadoras – Ajuste la frecuencia de red existente (50 Hz o 60 Hz) ●...
  • Página 38 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Explicación de los distintos ajustes Tipo de medida: TM2H y TM4H significan: transductor de medida a 2 hilos y transductor de medida a 4 hilos - - - significa que estos canales están desactivados. Si desactiva canales se procesarán más rápidamente los canales restantes.

  • Página 39: Test

    Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware 6.2.4 Test Procedimiento Para comprobar haga una prueba de conexión y descargue los datos de sistema. Paso Gráfico Descripción Con una Power PG o un PC con prommer externo se borra la Micro Memory Card.
  • Página 40 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Descargar la configuración hardware Cargue a continuación la configuración hardware en la CPU desde HW Config. Figura 6-11 Descargar la configuración hardware CPU (1) Haga clic en el símbolo de "Cargar en módulo" (véase el círculo rojo). Cuando aparezca el cuadro de diálogo "Seleccionar módulo de destino", pulse entonces en "Aceptar".
  • Página 41 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Figura 6-12 Descargar la configuración hardware CPU (2) Aparece el cuadro de diálogo "Seleccionar dirección de estación". Haga clic en "Aceptar". A continuación se cargan los datos de sistema en la CPU. SM331;...
  • Página 42 Configuración con el Administrador SIMATIC 6.2 Crear la configuración de hardware Arrancar la CPU Ponga la CPU en RUN. Si ha realizado correctamente la configuración hardware, debería ver cómo se iluminan dos LEDs verdes (RUN y DC5V) en la CPU. Figura 6-13 CPU en estado correcto SM331;...

  • Página 43: Programa De Usuario De Step 7

    Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Programa de usuario de STEP 7 6.3.1 Tareas del programa de usuario Resumen En nuestro ejemplo deben almacenarse, por un lado, los valores de un sensor en un bloque de datos y por otro deben almacenarse las informaciones de estado de las alarmas de proceso en una palabra de marcas.

  • Página 44: Creación Del Programa De Usuario

    Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Sobre el OB82 El OB82 se utiliza para módulos aptos para el diagnóstico. Si en un módulo apto para el diagnóstico se habilita la alarma de diagnóstico, el OB82 soilcitará una alarma de diagnóstico a la CPU cuando aparezca un error (tanto con un evento entrante como con un evento saliente).
  • Página 45 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Importar el archivo fuente El archivo fuente se puede importar de la manera siguiente con el Administrador SIMATIC: Haga clic con el botón derecho del ratón en la carpeta "Fuente". Elija "Insertar nuevo objeto >...
  • Página 46 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 En el cuadro de diálogo "Insertar fuente externa" navegue entonces hasta el archivo GSSM331T1SP.AWL que ya ha descargado y almacenado en el disco duro. Seleccione el archivo fuente GSSM331T1SP.AWL (flecha roja). Figura 6-15 Importar una fuente externa Haga clic en "Abrir".
  • Página 47 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 El Administrador SIMATIC ha leído la fuente. En la ventana derecha se ve la fuente insertada. Figura 6-16 Almacenar el archivo fuente SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...
  • Página 48 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Compilar el código fuente Para crear un programa STEP 7 ejecutable, es necesario compilar la fuente AWL. En la carpeta Fuentes haga doble clic en la fuente GSSM331T1DE. Se abre el editor de código fuente.
  • Página 49 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Una vez leído el código fuente, hay que iniciar la compilación. Pulse la cobinación de teclas Ctrl+K o haga clic en el Archivo -> Compilar. La compilación comienza inmediatamente. Figura 6-18 Compilar la fuente AWL SM331;...
  • Página 50 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Si aparece un mensaje de error o una advertencia, compruebe la fuente. Figura 6-19 Editor de código fuente, mensajes después de la compilación SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...
  • Página 51 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 Cierre el editor de código fuente. Tras una compilación correcta de la fuente AWL, la carpeta de bloques contiene los siguientes bloques: OB1, OB40, OB82, FC1, DB1 y DB2 Figura 6-20 Bloques generados SM331;...
  • Página 52 Configuración con el Administrador SIMATIC 6.3 Programa de usuario de STEP 7 SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...

  • Página 53: Probar El Programa De Usuario

    Probar el programa de usuario Descargar los datos de sistema y el programa de usuario Procedimiento El hardware y el software están listos. El siguiente paso consiste en descargar los datos de sistema y del programa de usuario en el sistema de automatización. Para ello, proceda de la siguiente manera: Descargar los datos de sistema y el programa de usuario Paso...
  • Página 54 Probar el programa de usuario 7.1 Descargar los datos de sistema y el programa de usuario Smart Label Hemos creado la tira de rotulación para los módulos con Siemens S7-SmartLabel (n°. de ref.: 2XV9 450-1SL01-0YX0). Una tira de rotulación en tamaño original: Figura 7-1 S7-SmartLabel Tira de rotulación del ejemplo...

  • Página 55: Visualización De Los Valores De Los Sensores

    Probar el programa de usuario 7.2 Visualización de los valores de los sensores Visualización de los valores de los sensores Procedimiento Para visualizar los valores de los sensores, inserte la siguiente tabla de variables en el proyecto. Para ello abra el menú contextual en la carpeta Bloques y elija: Insertar nuevo objeto >...
  • Página 56 Probar el programa de usuario 7.2 Visualización de los valores de los sensores Y rellene la tabla de variables recién creada de la manera siguiente: En esta zona puede observar los valores de los canales En esta zona puede ver los valores analógicos En esta zona puede observar y forzar las señales de estado Descripción de variables Variables...
  • Página 57 Probar el programa de usuario 7.2 Visualización de los valores de los sensores Observación de valores Para observar los valores cambie al modo online haciendo clic en el símbolo de las gafas. Ahora puede observar los valores en los bloques de datos y marcas. Valor del canal en formato HEX Valor analógico convertido Información de estado...
  • Página 58 Probar el programa de usuario 7.2 Visualización de los valores de los sensores Forzado de variables Para controlar el acuse del proceso escriba en la columna "Valor de forzado" el valor deseado ("TRUE o FALSE" dependiendo se si desea activar o desactivar el acuse) y pulse el símbolo con la doble flecha: Forzar variables Valor de canal...

  • Página 59: Representación De Valores Analógicos

    Probar el programa de usuario 7.3 Representación de valores analógicos Representación de valores analógicos Procedimiento Los valores analógicos sólo pueden ser procesados por la CPU en formato binario. Los módulos de entradas analógicas convierten la señal de proceso analógica en formato digital (palabra de 16 bits).
  • Página 60 Probar el programa de usuario 7.3 Representación de valores analógicos SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...

  • Página 61: Alarma De Diagnóstico

    Alarma de diagnóstico Leer información de diagnóstico desde la PG Resumen Las alarmas de diagnóstico sirven para reaccionar en el programa de usuario frente a averías en el hardware. Los módulos tienen que ser aptos para el diagnóstico para que puedan señalizar alarmas de diagnóstico.
  • Página 62 Alarma de diagnóstico 8.1 Leer información de diagnóstico desde la PG La causa del fallo puede detectarse “online“ consultando el estado del módulo. Para poder ver "online" el estado del módulo, proceda de la forma siguiente. En la configuración hardware, haga clic en el SM331 y abra el diagnóstico del hardware en el menú...

  • Página 63: Aviso General De Diagnóstico

    Alarma de diagnóstico 8.2 Aviso general de diagnóstico Aviso general de diagnóstico Ficha Alarma de diagnóstico En la ficha Alarma de diagnóstico encontrará información sobre los fallos notificados. Las alarmas no dependen de un determinado canal y afectan a todo el módulo. Figura 8-3 Diagnóstico del SM331 SM331;...

  • Página 64: Alarma De Diagnóstico Específica Del Canal

    Alarma de diagnóstico 8.3 Alarma de diagnóstico específica del canal Alarma de diagnóstico específica del canal 8.3.1 Tipos de avisos de diagnóstico específicos del canal Existen cinco avisos de diagnóstico específicos de canal: ● Errores de configuración/parametrización ● Error en modo común ●...

  • Página 65: Rotura De Hilo

    Alarma de diagnóstico 8.3 Alarma de diagnóstico específica del canal 8.3.4 Rotura de hilo Significado Si está parametrizada la rotura de hilo, en transductores de intensidad no se comprueba directamente si hay rotura hilo, sino que el diagnóstico reacciona a un rebase por defecto de un valor límite de intensidad.

  • Página 66: Rebase Por Exceso

    Alarma de diagnóstico 8.3 Alarma de diagnóstico específica del canal 8.3.6 Rebase por exceso Significado Si la intensidad supera el valor de 22,81 mA en la ventana de diagnóstico aparece el aviso con el texto “Entrada analógica, margen de medida / límite superior excedido“. La visualización del valor analógico (HEX 7FFF) se encuentra dentro del rango de rebase por exceso.

  • Página 67: Alarma De Proceso

    Alarma de proceso Alarma de proceso Resumen El SM331 AI8x12Bit tiene como particularidad su capacidad para disparar alarmas de proceso. Para ello pueden configurarse correspondientemente dos canales (0 y 2). Por regla general las alarmas de proceso llaman un bloque de organización de alarmas en la CPU.
  • Página 68 Alarma de proceso 9.1 Alarma de proceso Definir funciones Cuando aparece una alarma de proceso, entonces se llama el OB40. En el programa de usuario del OB40 puede definirse qué funciones debe ejecutar el sistema de automatización como consecuencia de la alarma de proceso. En el programa de usuario del ejemplo la causa de la alarma de proceso se lee en el OB40.
  • Página 69 Alarma de proceso 9.1 Alarma de proceso En el ejemplo, en el OB40 sólo se transfieren el LD8 y el LD9 a una palabra de marcas (MW100). La palabra de marcas se muestra en la tabla de variables ya generada. Acuse la palabra de marcas en el OB1 activando la marca M200.0 o forzando la marca a "TRUE"...
  • Página 70 Alarma de proceso 9.1 Alarma de proceso SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA Getting Started (primeros pasos), 05/2008, A5E00253412-04...

  • Página 71: Anexo

    Anexo Fuente del programa de usuario Código fuente AWL El código fuente del programa de usuario de nuestro ejemplo se encuentra en este capítulo. El archivo fuente se puede descargar en forma de archivo AWL directamente de la página HTML desde la que también se ha descargado este Getting Started. DATA_BLOCK DB 1 TITLE =Módulo analógico canales valores VERSION : 1.0...
  • Página 72 Anexo A.1 Fuente del programa de usuario BEGIN .SE_1 := 0.000000e+000; SE_2 := 0.000000e+000; SE_3 := 0.000000e+000; END_DATA_BLOCK FUNCTION FC 1 : VOID TITLE =Conversión de valores brutos de un canal en mA VERSION : 1.0 VAR_INPUT Raw : WORD ; // Visualización analógica END_VAR VAR_OUTPUT...
  • Página 73 Anexo A.1 Fuente del programa de usuario VAR_TEMP OB1_EV_CLASS : BYTE ; //Bits 0-3 = 1 (Coming event), Bits 4-7 = 1 (Event class 1) OB1_SCAN_1 : BYTE ; //1 (Cold restart scan 1 of OB 1), 3 (Scan 2-n of OB 1) OB1_PRIORITY : BYTE ;...
  • Página 74 Anexo A.1 Fuente del programa de usuario NETWORK TITLE =Conversión //Conversión de los valores brutos de canal en valores de intensidad (mA) CALL := DB1.DBW 0, Current := DB2.DBD 0); CALL := DB1.DBW 4, Current := DB2.DBD 4); CALL := DB1.DBW 6, Current := DB2.DBD 8);...
  • Página 75 Anexo A.1 Fuente del programa de usuario END_VAR BEGIN NETWORK TITLE =Sensor 1 (canal 0): Valor límite inferior 9.0; // Canal 0 valor límite inferior SPBNB L001; W#16#1; 100; 100; L001: NETWORK TITLE =Sensor 1 (canal 0): Valor límite superior 8.0;...
  • Página 76 Anexo A.1 Fuente del programa de usuario NETWORK TITLE =Sensor 3 (canal 3): Valor límite inferior // Sólo para fines de demostración. El canal 3 no es apto para alarmas de proceso 9.3; // Canal 3 valor límite inferior SPBNB L005;...

  • Página 77: Índice Alfabético
