Conexión del control de ventiladores

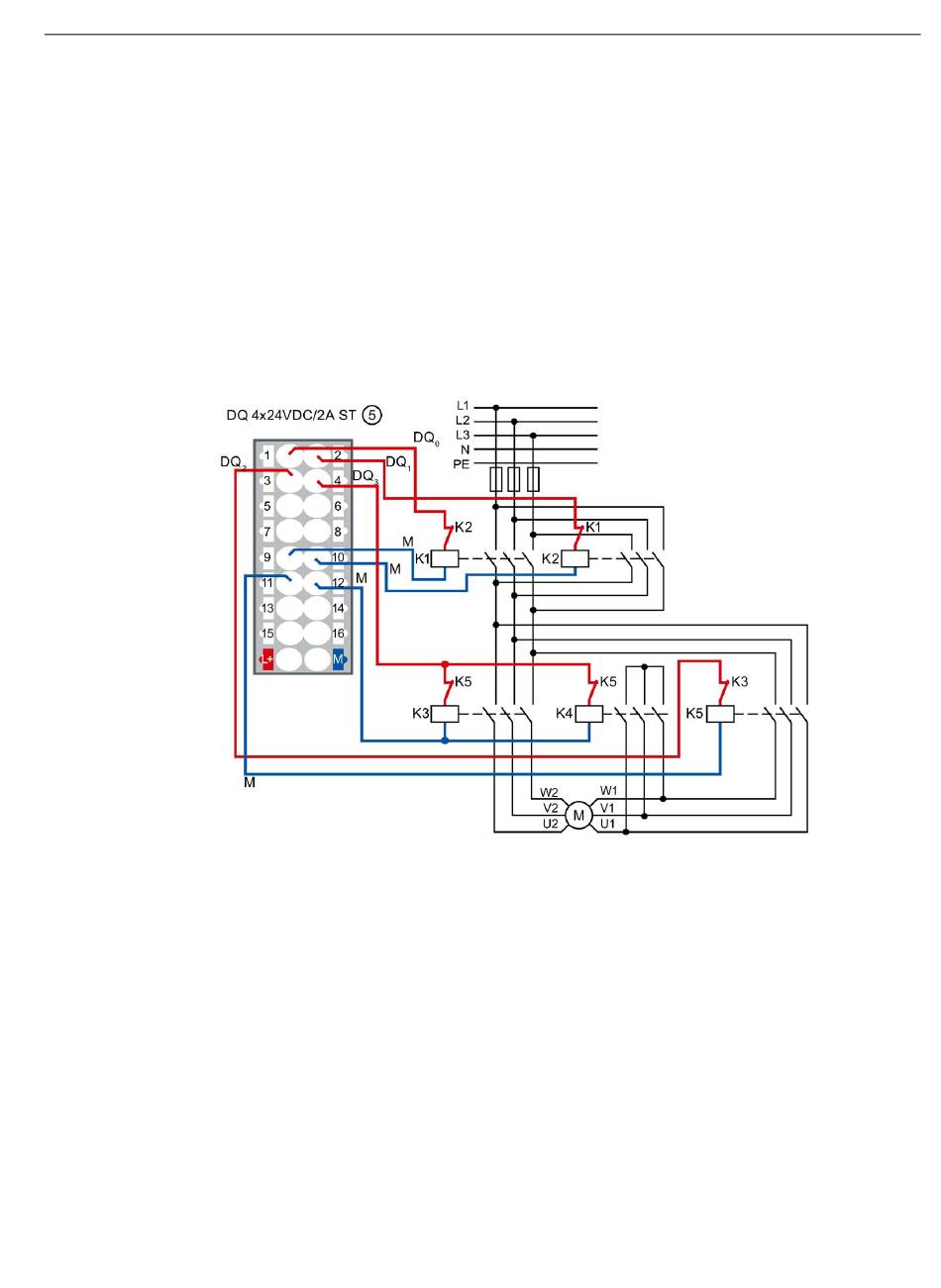

La figura siguiente muestra el cableado del control de ventiladores en el módulo de salidas
digitales DQ 4x24VDC/2A ST
El sentido de giro del ventilador (derecha/izquierda) se controla a través de un circuito de
contactores inversores:
● Sentido de giro de los ventiladores derecha → contactor K1 accionado
● Sentido de giro de los ventiladores izquierda → contactor K2 accionado
La velocidad (baja/alta) del ventilador se controla a través de un circuito Dahlander:
● Ventiladores a baja velocidad → contactor K5 accionado
● Ventiladores a alta velocidad → contactores K3 y K4 accionados
Figura 1-7
Sistema redundante S7-1500R/H
Getting Started (primeros pasos), 10/2018, A5E44913160-AA
⑤
.
Cableado del control de ventiladores
1.5 Esquema de cableado para un segmento del túnel
