Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya
a www.Toro.com.

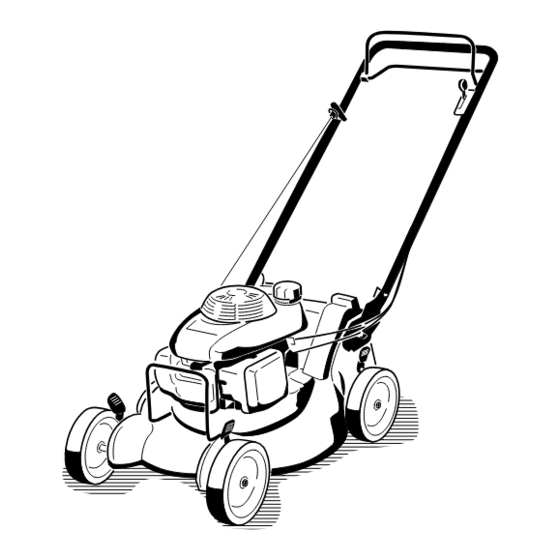

Cortacésped comercial de 21
pulgadas
Nº de modelo 22155—Nº de serie 311000001 y superiores
Nº de modelo 22156—Nº de serie 311000001 y superiores
Form No. 3367-233 Rev A
Traducción del original (ES)
Publicidad
Tabla de contenido
Manuales relacionados para Toro 22155
Resumen de contenidos para Toro 22155
- Página 1 Cortacésped comercial de 21 pulgadas Nº de modelo 22155—Nº de serie 311000001 y superiores Nº de modelo 22156—Nº de serie 311000001 y superiores Para registrar su producto o para descargar un Manual del operador o un Catálogo de piezas sin cargo alguno, vaya Traducción del original (ES)
-
Página 2: Introducción
Servicio Técnico Autorizado o con Asistencia al Cliente Toro, y tenga a mano los números de modelo y serie de su producto. Figura 1 identifica la ubicación de los números de modelo y serie en el producto. Escriba los números en el espacio provisto. -
Página 3: Tabla De Contenido
Contenido Seguridad Este cortacésped cumple o supera los requisitos Introducción ..............2 de seguridad de cuchillas CPSC para cortacéspedes Seguridad ..............3 giratorios dirigidos y las especificaciones B71.1 del Operación general ..........3 Instituto Norteamericano de Estándares Nacionales en Operación en pendientes ........4 vigor en el momento de fabricación. -
Página 4: Operación En Pendientes
Niños obstrucción. El material podría rebotar hacia el operador. Pare la cuchilla al cruzar superficies de Pueden ocurrir accidentes trágicos si el operador no está grava. alerta a la presencia de niños. A menudo los niños se • No haga funcionar la máquina si no están colocados sienten atraídos por la máquina y la actividad de segar. -
Página 5: Mantenimiento General
en todo momento hasta que termine de repostar. No derrame de aceite o combustible y retire cualquier utilice dispositivos que mantengan abierta la boquilla. residuo empapado en combustible. Deje que se enfríe la máquina antes de almacenarla. • Si se derrama combustible sobre su ropa, cámbiese de ropa inmediatamente. - Página 6 110-9457 1. Interruptor de motor – 3. Desbloqueado Desconectado 2. Interruptor de motor – 4. Bloqueado Conectado 114-2820 1. Advertencia – lea el 4. Peligro de Manual del operador. corte/desmembramiento de mano o pie por la cuchilla del cortacésped – no se acerque a las piezas en movimiento.
-
Página 7: Montaje
Montaje Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento Descripción Cant. Perno de cabeza ovalada (5/16 x 1-1/2 pulgadas) Perno (5/16 x 1-1/2 pulgadas) Instale el agarradero. Espaciador Contratuerca (5/16 pulgada) Sujetacables Aceite detergente SAE 30W con clasificación de servicio API SH, SJ, 20 oz. - Página 8 3. Pase el cable de freno de la cuchilla por el interior del manillar y conecte el extremo del cable (Figura 6). Figura 6 1. Conecte aquí el extremo 3. Cable de freno de la del cable con conector cuchilla acodado 2.
-
Página 9: Llenado Del Cárter De Aceite
6. Sujete los cables sueltos al manillar (Figura 8) usando 2. Vierta aceite lentamente por el tubo de llenado de el sujetacables de la bolsa de piezas sueltas. aceite, comprobando el nivel con la varilla de vez en cuando, hasta que la varilla indique que el motor está... - Página 10 palanca no está introducido hasta el fondo de la ranura, ¡su cortacésped no arrancará! Nota: Si la palanca no se engancha correctamente, desconecte el cable de la bujía y elimine cualquier acumulación de residuos de la ranura. Figura 10 1. Parte superior de la palanca del tapón de reciclado en la ranura del interruptor 1.
-
Página 11: El Producto
El producto Controles Figura 14 1. Arrancador de retroceso 3. Barra de control de la transmisión autopropulsada 2. Barra de control de la cuchilla Figura 12 1. Barra de control de la 6. Filtro de aire cuchilla 2. Barra de control 7. -
Página 12: Operación
Llenado del depósito de Operación combustible Nota: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador. PELIGRO La gasolina es altamente inflamable y explosiva. Verificación del nivel de aceite Un incendio o una explosión provocado(a) por la del motor gasolina puede causarle quemaduras a usted y a otras personas. - Página 13 1. Instale el tapón de reciclado (Figura 17) o la bolsa de recortes (Figura 18) en el cortacésped. Figura 17 1. Parte superior de la palanca del tapón de reciclado en la ranura del interruptor Figura 19 3. Mueva la palanca del estárter a la posición de Estárter (Figura 20).
-
Página 14: Cómo Parar El Motor
Figura 21 1. Arrancador de retroceso Figura 23 1. Barra de control de la transmisión autopropulsada 5. Si el motor no arranca después de 1 ó 2 intentos, repita los pasos 3 a 4. Nota: La velocidad máxima de la transmisión Nota: Si el cortacésped todavía no arranca, autopropulsada es fija. -
Página 15: Reciclado De Los Recortes
Si el conducto de descarga Compruebe frecuentemente la bolsa de recortes. lateral está instalado en el cortacésped, retírelo y Si está dañada, instale una bolsa de recambio Toro bloquee la puerta de descarga lateral (consulte Cómo nueva. -
Página 16: Cómo Retirar La Bolsa De Recortes
Figura 27 2. Introduzca el tapón de reciclado (Figura 28). Figura 26 2. Introduzca el asa de la bolsa de recortes en las ranuras de la parte superior del cortacésped. Importante: El cortacésped tiene un interruptor de seguridad que impide que usted arranque el cortacésped a menos que primero instale firmemente la bolsa de recortes en el cortacésped. -
Página 17: Instalación Del Conducto De Descarga Lateral
De vez en cuanto, lime cualquier imperfección de la cuchilla. • Sustituya la cuchilla cuando sea preciso con una cuchilla de repuesto Toro original. • Siegue solamente hierba u hojas secas. La hierba mojada y las hojas mojadas tienden a pegarse al... - Página 18 suelo, y pueden atascar el cortacésped o hacer que se amontonan en el césped, pueden atascar el se cale el motor. cortacésped y hacer que se cale el motor. • Alterne la dirección de corte. Esto ayuda a ADVERTENCIA dispersar los recortes en todo el césped, dando una fertilización más homogénea.
-
Página 19: Mantenimiento
Mantenimiento Calendario recomendado de mantenimiento Intervalo de manteni- Procedimiento de mantenimiento miento y servicio Después de las primeras • Cambie el aceite del motor. 5 horas • Compruebe el nivel de aceite del motor. • Asegúrese de que el motor se para en el plazo de 3 segundos después de soltar la Cada vez que se utilice barra de control de la cuchilla. -
Página 20: Mantenimiento Del Motor
Mantenimiento del motor Cada año Haga funcionar el motor durante unos minutos antes de cambiar el aceite para calentar el aceite. El aceite caliente Mantenimiento del limpiador fluye mejor y transporta más contaminantes. de aire 1. Lleve a cabo los procedimientos de pre-mantenimiento;... -
Página 21: Mantenimiento De La Bujía
Mantenimiento de la bujía Mantenimiento del sistema de transmisión Intervalo de mantenimiento: Cada 100 horas Cada 200 horas Ajuste del cable de la Utilice una bujía NGK BPR6ES o equivalente. transmisión autopropulsada 1. Pare el motor y espere a que se detengan todas las piezas en movimiento. -
Página 22: Mantenimiento De Las Cuchillas
Mantenimiento de las cuchillas Mantenimiento de la cuchilla Intervalo de mantenimiento: Cada año Examine la cuchilla cada vez que se acabe la gasolina. Si la cuchilla está dañada o agrietada, sustitúyala inmediatamente. Si el filo de la cuchilla está romo o tiene desperfectos, mande afilar la cuchilla o cámbiela. -
Página 23: Limpieza
Limpieza Almacenamiento Para preparar el cortacésped para el almacenamiento Limpieza de la carcasa del cuando acabe la temporada de siega, siga los cortacésped procedimientos de mantenimiento recomendados. Consulte Mantenimiento. Intervalo de mantenimiento: Cada vez que se utilice Almacene el cortacésped en un lugar fresco, limpio y o diariamente seco. -
Página 24: Información General
Información general 1. Limpie la carcasa del cortacésped. Consulte Limpieza de los bajos de la carcasa. 2. Limpie la suciedad y la broza de la parte exterior del cilindro, las aletas de la culata y de la carcasa del soplador. 3. -
Página 25: Solución De Problemas
Solución de problemas Problema Posible causa Acción correctora El motor no arranca. 1. El depósito de combustible está vacío 1. Drene y/o llene el depósito de o el sistema de combustible contiene combustible con gasolina fresca. Si el combustible viejo. problema no se soluciona, póngase en contacto con el Servicio Técnico Autorizado. - Página 26 Problema Posible causa Acción correctora Se atasca el conducto de descarga 1. La altura de corte es demasiado baja. 1. Eleve la altura de corte. 2. Usted está segando demasiado de 2. Vaya más despacio. prisa. 3. La hierba está húmeda. 3.
- Página 27 Notas:...
-
Página 28: La Garantía Toro De Cobertura Total
Los clientes que compraron productos Toro fuera de los Estados Unidos o Canadá deben ponerse en contacto con su Distribuidor (Concesionario) Toro para obtener pólizas de garantía para su país, provincia o estado. Si por cualquier razón usted no está satisfecho con el servicio ofrecido por su distribuidor, o si tiene dificultad en obtener información sobre la garantía, póngase en contacto con el importador Toro.
