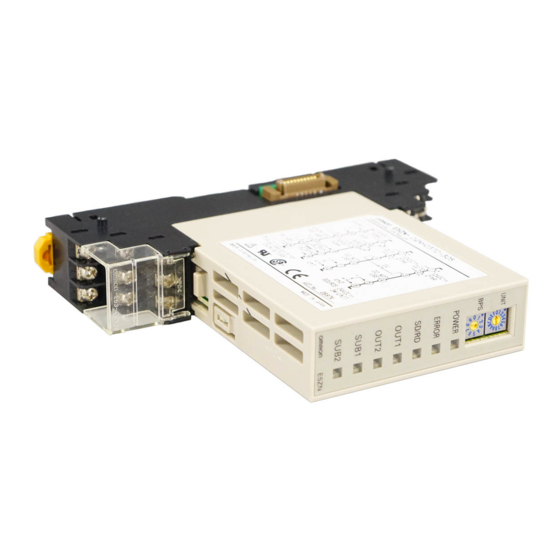

Controlador de temperatura modular, multilazo
E5ZN
Nuevo controlador de temperatura modular,
multilazo de montaje en carril DIN
• Dos lazos de control de temperatura en formato 22,5 mm de
ancho. Hasta 32 lazos en una misma configuración.
• El controlador de temperatura se puede reemplazar sin cambiar
el cableado de los terminales.
• Una sola consola para configurar múltiples controladores que
reduce las necesidades de programación y comunicaciones.
• Monitorización de la operación facilitada por los indicadores de
operación (LEDs).
• No se requiere cableado de comunicaciones ni de alimentación
entre unidades en montaje adosado.
Estructura de la referencia
■ Composición de la referencia
E5ZN- 2 @ @ @ @ @ -FLK
1 2
3
4
5
6
1. Puntos de control
2:
Dos puntos
2. Salida de control
Q:
Tensión (para SSR)
T:
Transistor
C:
Corriente
3. Salida auxiliar
P:
Transistor (PNP)
N:
Transistor (NPN)
4. Opción
H:
Alarma de rotura de calentador
F:
Salida transfer
5. Comunicaciones
03:
RS-485
6. Tipo de entrada
TC:
Termopar
P:
Termorresistencia de platino
7. Comunicaciones serie CompoWay/F
-FLK: Comunicaciones serie CompoWay/F
7
Controlador de temperatura modular, multilazo
®
E5ZN
A-65

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Omron E5ZN

  • Página 1 • No se requiere cableado de comunicaciones ni de alimentación entre unidades en montaje adosado. ® Estructura de la referencia ■ Composición de la referencia E5ZN- 2 @ @ @ @ @ -FLK 1. Puntos de control Dos puntos 2. Salida de control Tensión (para SSR)
  • Página 2: Tabla De Selección

    E5ZN-SCT18S-500 ción, comunicaciones y dispositivos de configuración. Nota: 1. Cuando se utilicen 2 o más E5ZN montados de manera adosada, utilice el E5ZN-SCT18S-500 para la segunda y subsiguientes unida- des. Cuando se utilicen E5ZN separados, asegúrese de utilizar el E5ZN-SCT24S-500.
  • Página 3: Especificaciones

    C y 260 C ya no se fabrican. 2. Se puede utilizar la unidad del controlador de ciclo G32A-EA de OMRON (352 Ω de impedancia de carga). ■ Rango de entrada Modelos de termorresistencia de platino y modelos de termopar...
  • Página 4: Características

    3. “EU” significa “Engineering Unit” (“unidad de ingeniería”.) 4. Para cumplir el estándar EN61326 Clase A sobre emisiones dirigidas, instale un filtro de sonido (Densei-Lambda MXB-1206-33 o similar) en una línea de alimentación de c.c. lo más cerca posible del E5ZN. E5ZN...
  • Página 5: Comunicaciones

    3. Si el tiempo de ON para la salida de control es inferior a 190 ms, no se efectuará la detección de rotura del calenta- dor ni la medida de corriente del mismo. E5ZN A-69 Controlador de temperatura modular, multilazo...
  • Página 6 SUB2 (salida auxiliar 2) Se enciende cuando la salida auxiliar 2 está en ON. E5ZN-SDL El siguiente diagrama muestra los nombres y funciones de las partes de E5ZN-SDL cuando se conecta a E5ZN-2 @@@@@@@ Indicadores de operación Unidad de temperatura Display nº...
  • Página 7: Dimensiones

    E5ZN-SCT24S-500. Nota: Consulte el siguiente manual para obtener información preventiva y otros datos necesarios para utilizar el E5ZN: Manual de operación del controlador de temperatura modular E5ZN (Cat. No. H113). Protector lateral Separador...
  • Página 8: Bases Para Cableado De E5Zn-Sdl Bases De Conexión Frontal

    (Dejar suficiente espacio arriba y abajo.) • Al montar varias unidades, asegúrese de que no se superan las especificaciones de la temperatura ambiente. Bases para cableado de E5ZN-SDL Bases de conexión frontal 31,2 máx. P2F-11 (modelo estándar) 50 máx. Dos, taladros de 4,5 diám.
  • Página 9: Instalación

    Utilización con E5ZN-SCT24S-500 El cableado para los terminales del alimentación 1 a 18 es el mismo que para E5ZN- de entrada SCT18-500. Ver más abajo. de 24 Vc.c.
  • Página 10: Funcionamiento

    Los datos de configuración se pueden establecer desde la consola de configuración Longitud de datos E5ZN-SDL que aparece más abajo. En función de la configuración de protección y de las comunica- ciones otros factores, puede que algunos valores no aparezcan. Se necesita una contraseña para pasar al nivel de configuración de funciones avanzadas.
  • Página 11 Tiempo de derivada °c Valor de límite al2l inferior de alarma 2 Valor de alarma 3 °c al-3 Monitor de MV para calor Monitor de MV para frío Inicio del nivel de funcionamiento E5ZN A-75 Controlador de temperatura modular, multilazo...
  • Página 12: Ejemplos De Funciones

    (3) Los valores de retención de P concurrentes. se leen en orden, empezando (1) "Retención por la unidad nº 0. Con E5ZN se puede utilizar la función de retención de PV para de PV" garantizar que los datos son concurrentes hasta 500 ms. ejecutado. Unidad Unidad nº...
  • Página 13: Precauciones Generales

    Si los ajustes no son apropiados para las características del con- Consulte al representante de OMRON antes de utilizar el producto en trol, el producto podría funcionar de forma inesperada, provocan- alguna situación no contemplada en el presente manual o de do daños al equipo o accidentes.
  • Página 14: Uso Correcto

    • Controlador de temperatura: IP00 • Base: IP00 Nota: Consulte el siguiente manual para obtener información preventiva y otros datos necesarios para utilizar el E5ZN: Manual de operación del controlador de temperatura E5ZN (Cat. No. H113). E5ZN...
  • Página 15: Garantía Y Limitaciones De Responsabilidad

    ■ GARANTÍA La única garantía de OMRON es que el producto no tiene defectos de material ni de mano de obra durante un período de un año (u otro período si se especifica) a partir de la fecha de venta por parte de OMRON.
  • Página 16 Para convertir de milímetros a pulgadas, multiplique por 0,03937. Para convertir de gramos a onzas, multiplique por 0,03527. Cat. No. H116-ES2-02A Con el fin de optimizar el producto, las especificaciones están sujetas a modificaciones sin previo aviso. E5ZN A-80 Controlador de temperatura modular, multilazo...
