Interfaz de bus de campo DFD11B para DeviceNet
Descripción El variador de frecuencia MOVITRAC
de campo universal con la opción DFD11B la conexión a sistemas de automatización
de nivel superior a través del sistema de bus de campo abierto y estandarizado
DeviceNet.
Tenga en cuenta para la instalación la publicación "Interfaz de bus de campo DFD11B
DeviceNet".
Datos de
electrónica

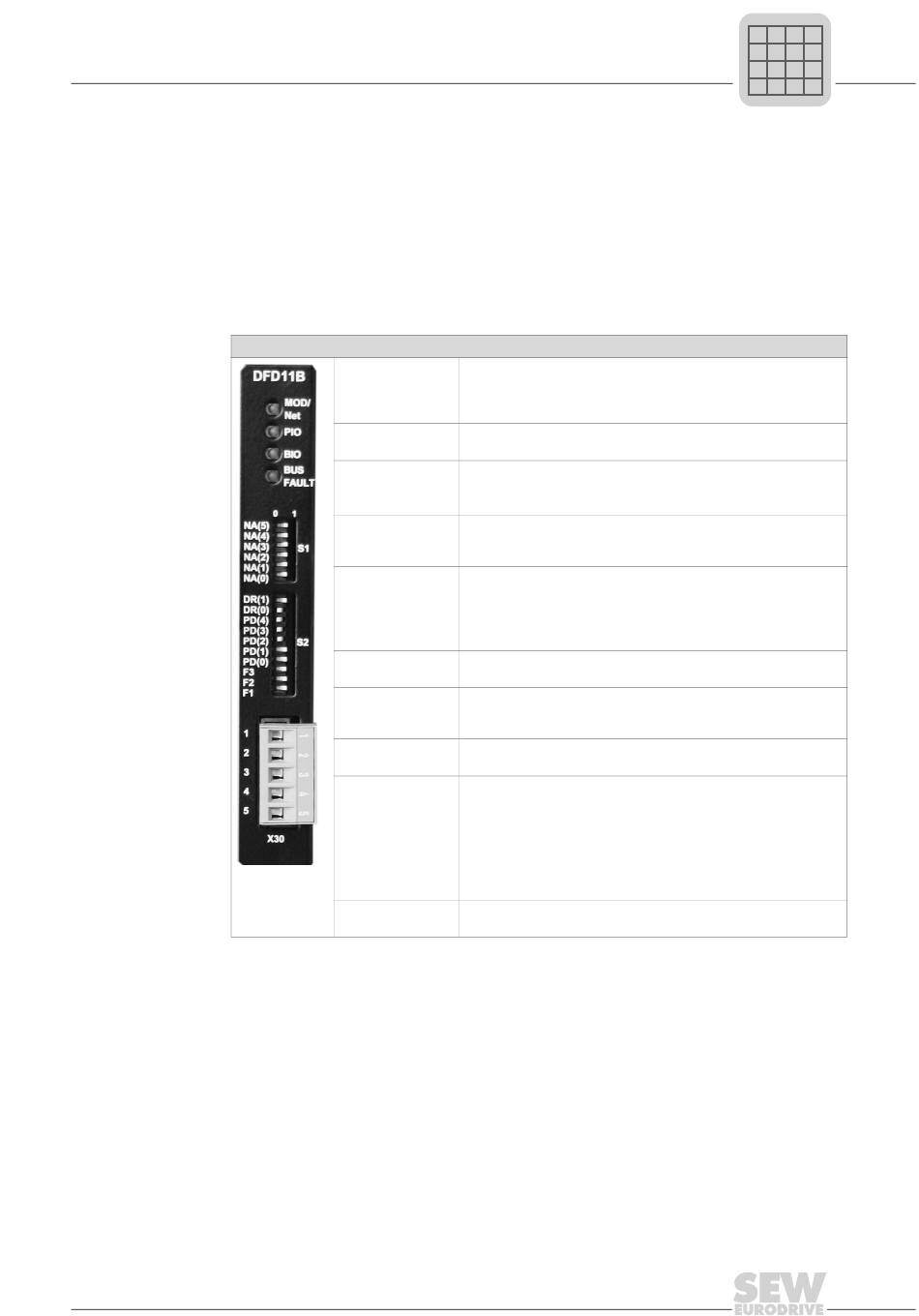

Opción DFD11B
Instrucciones de funcionamiento – MOVITRAC
Datos técnicos de accesorios y opciones
®
B permite gracias a su eficiente interfaz de bus
Tensión de U = 24 V CC (–15 %, +20 %)
alimentación
I = 200 mA CC
máx.
externa a través
P = 3.4 W
máx.
de X26
Protocolo de Grupo de conexión maestro/esclavo según especificación de
comunicación DeviceNet versión 2.0
Número de Ajustable mediante interruptores DIP:
palabras de datos
• 1 – 24 palabras de datos de proceso con Polled-I/O
de proceso
• 1 – 4 palabras de datos de proceso con Bit-Strobe I/O
Velocidad de 125, 250 ó 500 kbaudios, ajustable mediante interruptores DIP
transmisión en
baudios
Longitud del Para cable ancho según especificación de DeviceNet 2.0
cable de bus Appendix B:
• 500 m (1640 ft) a 125 kbaudios
• 250 m (820 ft) a 250 kbaudios
• 100 m (656 ft) a 500 kbaudios
Nivel de ISO 11 98 - 24 V
transmisión
Sistema de • Borna Phönix Kombicon de 5 polos
conexión • Asignación de contactos del conector según especificación
DeviceNet
MAC-ID • 0 – 63, ajustable mediante interruptores DIP
• Máx. 64 unidades
Servicios • Polled I/O
soportados • Bit-Strobe I/O
• Explicit Messages:
– Get_Attribute_Single
– Set_Attribute_Single
– Reset
– Allocate_MS_Connection_Set
– Release_MS_Connection_Set
Nombre del SEW_GATEWAY_DFD11B.eds
archivo EDS
®
