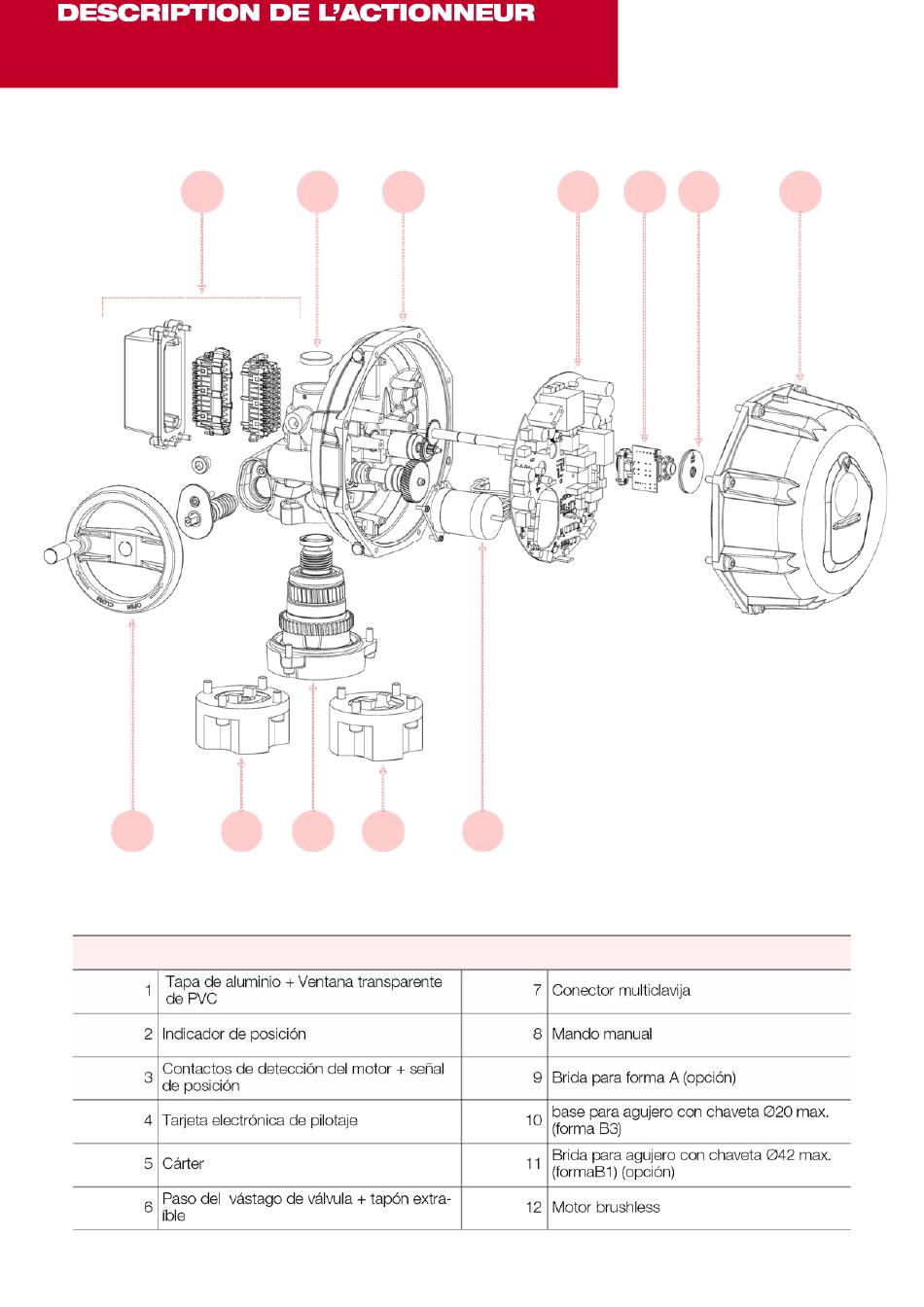

DESCRIPCIÓN DEL ACTUADOR
7
8
Tapa de aluminio + Ventana transparente
1
de PVC
2 Indicador de posición
Contactos de detección del motor + señal
3
de posición
4 Tarjeta electrónica de pilotaje
5 Cárter
Paso del vástago de válvula + tapón extra-
6
íble
6 5
9 10 11
4 3
12
7 Conector multiclavija
8 Mando manual
9 Brida para forma A (opción)
base para agujero con chaveta Ø20 max.
10
(forma B3)
Brida para agujero con chaveta Ø42 max.
11
(formaB1) (opción)
12 Motor brushless
2 1
