- Página 1 Monitorización de la instalación METER CONNECTION BOX Instrucciones de instalación METERBOX-IES110611 | 98-0027211 | Versión 1.1...
-
Página 3: Tabla De Contenido
Símbolos utilizados ........5 La Meter Connection Box ......6 Seguridad . - Página 4 Datos técnicos........24 12.1 Meter Connection Box ....... 24 12.2 Bloques de alimentación.
-
Página 5: Indicaciones Sobre El Uso De Estas Instrucciones
Indicaciones sobre el uso de estas instrucciones 1 Indicaciones sobre el uso de estas instrucciones 1.1 Área de validez Estas instrucciones son válidas para la Meter Connection Box a partir de la versión de hardware A y de la versión de firmware 1.0. 1.2 Grupo destinatario Estas instrucciones están dirigidas al instalador. -
Página 6: La Meter Connection Box

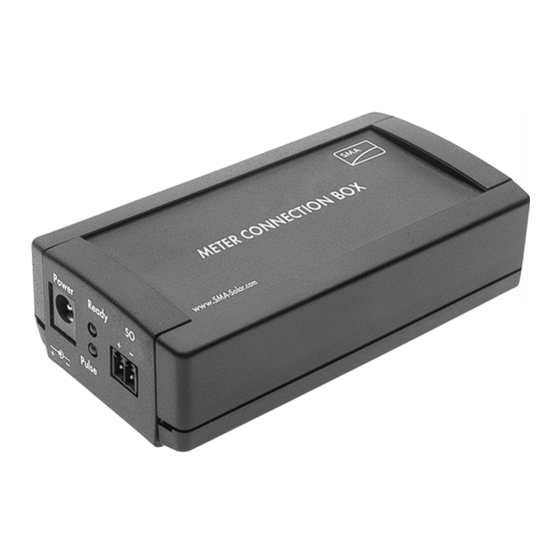

SMA Solar Technology AG 2 La Meter Connection Box La Meter Connection Box registra impulsos de cómputo de un contador de energía y facilita estos datos a la Sunny WebBox de SMA Solar Technology AG. Los datos sirven para indicar el consumo de energía, la inyección a la red y el consumo propio. -
Página 7: Seguridad
La Meter Connection Box ha sido concebida para uso privado e industrial. Utilice la Meter Connection Box solo dentro del rango que se indica en los datos técnicos. Antes de poner en marcha la Meter Connection Box, lea atentamente estas instrucciones. Conserve estas instrucciones en un lugar de fácil acceso. -
Página 8: Indicaciones De Seguridad
Desembalaje SMA Solar Technology AG 3.2 Indicaciones de seguridad Indicaciones para evitar accidentes: • Peligro de muerte por descarga eléctrica si se realizan trabajos indebidos en los equipos eléctricos. – Los trabajos en el inversor debe realizarlos exclusivamente un instalador eléctrico cualificado. -
Página 9: Identificación Del Producto
4.2.2 Versión del hardware y del firmware Los versiones de firmware y hardware de la Meter Connection Box se pueden consultar como parámetros en la interfaz de usuario de la Sunny WebBox. -
Página 10: Montaje
• La Meter Connection Box solo es apta para el montaje en interiores. • El lugar de montaje deberá estar cerca de una toma de corriente. • Es importante que la distancia máxima de cable entre la Meter Connection Box y el contador de energía no sea superior a 3 m. -
Página 11: Montaje De La Meter Connection Box En Un Riel De Perfil De Sombrero
3. Taladre agujeros de 6 mm de diámetro y fije el soporte mural a la pared con los tacos y los tornillos. 4. Introduzca la Meter Connection Box en el soporte según se muestra en la siguiente imagen. ☑ Se ha montado la Meter Connection Box. - Página 12 2. Fije la grapa con el tornillo en el soporte según se muestra en la ilustración. A la hora de montar la Meter Connection Box, puede elegir entre un montaje horizontal o vertical. Asegúrese de fijar la grapa teniendo en cuenta su orientación.
-
Página 13: Conexión Eléctrica
SMA Solar Technology AG Conexión eléctrica 6 Conexión eléctrica 6.1 Vista general del equipo Posición Denominación Significado “RS485“ Conexión para el bus de comunicación RS485 “Power“ Conexión para la fuente de alimentación enchufable “Ready“ LED “Ready” para la alimentación de corriente “Pulse“... -
Página 14: Conexión De La Meter Connection Box Al Bus De Comunicación Rs485
• No hay rendimiento fotovoltaico. Si se registran impulsos de cómputo del contador aunque el LED “Pulse“ permanezca encendido o esté apagado, consulte el capítulo 10 “Localización de fallos” (Página 20). 6.3 Conexión de la Meter Connection Box al bus de comunicación RS485 Posición Denominación... - Página 15 SMA Solar Technology AG Conexión eléctrica 3. Si la Meter Connection Box se encuentra en el medio del bus de comunicación RS485: • Pliegue el apantallamiento hacia atrás y aplique alrededor una lámina adhesiva conductiva. Posteriormente, se fijará el borne apantallado en este sitio.
-
Página 16: Cierre De La Meter Connection Box
Conexión eléctrica SMA Solar Technology AG 6.4 Cierre de la Meter Connection Box Solo hay que cerrar la Meter Connection Box, si se encuentra en una de las dos terminales de la línea del bus de comunicación RS 485. 1. Coloque en el conector de 4 polos, dentro de los pines 2 y 7, la resistencia enviada. -
Página 17: Puesta En Servicio
7.3 Ajuste de los parámetros de la Meter Connection Box Los parámetros de la Meter Connection Box se ajustan a través de la interfaz de usuario de la Sunny WebBox. Para ello, tenga en cuenta las instrucciones de la Sunny WebBox. Los parámetros ajustables se describen en el capítulo 11.2 “Parámetros ajustables”... -
Página 18: Mantenimiento Y Cuidado
¡PRECAUCIÓN! Daño del equipo por penetración de agua La Meter Connection Box no es impermeable, por lo tanto no debe penetrar líquido. • Para limpiarla, utilice un paño suave ligeramente humedecido, para que no pueda penetrar agua en el equipo. En caso de suciedad difícil, también puede empapar el paño con un detergente suave, no abrasivo ni cáustico. -
Página 19: Puesta Fuera De Servicio
RS485 y de que todos los cables estén conectados. 7. Si la Meter Connection Box se encontraba en la última posición en el bus de comunicación RS485, hay que cerrar el equipo que reemplaza la Meter Connection Box como último segmento y que, por consiguiente, ahora se encuentra en la última posición. -
Página 20: Localización De Fallos
Localización de fallos SMA Solar Technology AG 10 Localización de fallos Problema Causa Solución El LED “Ready“ No se registra tensión. Comprobar la tensión de permanece alimentación y la fuente de La tensión es demasiado baja. apagado. alimentación enchufable. El LED “Pulse“... -
Página 21: Vista General De Los Parámetros
SMA Solar Technology AG Vista general de los parámetros 11 Vista general de los parámetros 11.1 Valores de indicación Gracias a la Sunny WebBox, podrá visualizar los valores de indicación en su ordenador. Nombre Descripción OpTM Número de horas de servicio PacPV Potencia actual calculada del contador de energía... -
Página 22: Parámetros Ajustables
11.2 Parámetros ajustables La indicación de los parámetros ajustables en el ordenador se efectúa a través de la Sunny WebBox. Los parámetros de la Meter Connection Box se ajustan a través de la interfaz de usuario de la Sunny WebBox. Nombre Descripción... - Página 23 Este parámetro solo se puede ver y ajustar si se ha registrado en la Sunny WebBox en el modo servicio. Indicación sobre el parámetro “impulso S0/kWh“ Se restablece este parámetro a “0“. A continuación, la Meter Connection Box deja de tener en cuenta si cambia el tipo de contador de energía para el parámetro “DeviceType“...
-
Página 24: Datos Técnicos
Datos técnicos SMA Solar Technology AG 12 Datos técnicos 12.1 Meter Connection Box Peso y dimensiones Anchura x altura x profundidad 102 mm x 30 mm x 54 mm Peso 80 g Lugar de montaje En interiores Tipo de montaje Riel de perfil de sombrero / soporte mural Indicación de estado... -
Página 25: Posibilidades De Empleo
SMA Solar Technology AG Datos técnicos Posibilidades de empleo Se pueden operar hasta ... equipos por contador de energía Se pueden operar hasta ... equipos por Sunny WebBox Requisitos del contador de energía Duración mínima del impulso 30 ms Valor de impulso mínimo recomendado... -
Página 26: Taiytech, Tyt251200200Eu/3000
Datos técnicos SMA Solar Technology AG 12.2.3 TaiyTech, TYT251200200EU/3000 Peso y dimensiones Anchura x altura x profundidad 92,0 mm x 90,6 mm x 36,0 mm Peso 128 g Alimentación de corriente Tensión 100 V − 240 V CA, 50 / 60 Hz... -
Página 27: Contacto
13 Contacto En caso de problemas técnicos con nuestros productos, póngase en contacto con la Asistencia Técnica de SMA. Para ayudarle de forma eficaz, necesitamos que nos facilite esta información: • Número de serie y tipo de los inversores • Número de serie y versión del firmware de la Sunny WebBox •... -
Página 28: Exención De Responsabilidad
• SMA Solar Technology AG rechaza cualquier responsabilidad para daños sucesivos directos o indirectos causados por la utilización del software desarrollado por SMA Solar Technology AG. Esto también se aplica en el caso de prestaciones o no- prestaciones de asistencia. - Página 32 SMA Solar Technology AG Instrucciones de instalación METERBOX-IES110611...
