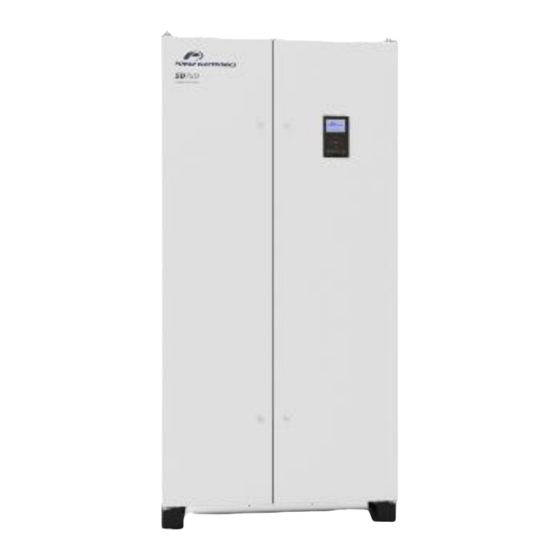

MANUAL DE ACCESORIOS
TARJETA PROFIBUS
VARIADOR DE VELOCIDAD DE BAJA TENSIÓN

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Power Electronics SD750

  • Página 1 SD750 MANUAL DE ACCESORIOS TARJETA PROFIBUS VARIADOR DE VELOCIDAD DE BAJA TENSIÓN...
  • Página 3: Manual De Accesorios

    Manual de Accesorios Tarjeta expansión Profibus Edición: Julio 2021 SD75MA06BE Rev. B...
  • Página 4: Acerca De Este Manual

    Este manual está dirigido a clientes cualificados que instalarán, manipularán y mantendrán los variadores SD750 de Power Electronics. Solamente electricistas cualificados pueden instalar y poner en marcha los variadores. MANUALES DE REFERENCIA Los siguientes manuales de referencia están disponibles para los variadores SD750: • Manual de Hardware e Instalación. •...
  • Página 5 Puesta en marcha. Listado de fallos y avisos. Corrección de erratas. Los equipos y la documentación técnica se actualizan de manera periódica. Power Electronics se reserva el derecho de modificar total o parcialmente el contenido del presente manual sin previo aviso. Para consultar la información más actualizada de este producto, puede acceder a través de nuestro sitio web...
  • Página 6: Tabla De Contenido

    SD750 POWER ELECTRONICS TABLA DE CONTENIDO ACERCA DE ESTE MANUAL ........................2 SÍMBOLOS DE SEGURIDAD ........................5 INSTRUCCIONES DE SEGURIDAD ......................6 INTRODUCCIÓN ............................ 7 Especificaciones de la tarjeta expansión Profibus ................8 Indicador LED ............................9 CONEXIÓN AL VARIADOR ......................... 10 Descripción de los conectores ......................
  • Página 7: Símbolos De Seguridad

    POWER ELECTRONICS SD750 SÍMBOLOS DE SEGURIDAD Siga siempre las recomendaciones de seguridad para prevenir accidentes y evitar situaciones potencialmente peligrosas. Los mensajes de seguridad de este manual se clasifican como se muestra a continuación: Identifica situaciones potencialmente peligrosas en las que podrían existir tensiones eléctricas que, de no ser evitadas, podrían resultar...
  • Página 8: Instrucciones De Seguridad

    Para las operaciones de mantenimiento, siga las instrucciones del Manual de Mantenimiento. Power Electronics no se hace responsable de ningún daño resultante del uso inapropiado del equipo. PRECAUCIÓN Lea atentamente el Manual de hardware e instalación, el Manual de mantenimiento y toda la documentación relacionada con el variador para garantizar su uso seguro y evitar riesgos de lesiones...
  • Página 9: Introducción

    POWER ELECTRONICS SD750 INTRODUCCIÓN Los variadores SD750 son compatibles con múltiples tarjetas opcionales: • Tarjetas de comunicaciones (Ethernet/IP, Profinet, CANopen, Profibus…). • Tarjeta de encoder. • Tarjetas de expansión E/S digitales y analógicas. • Tarjeta de fibra óptica …entre otras. Se pueden conectar hasta tres tarjetas opcionales, máximo dos del mismo tipo.
  • Página 10: Especificaciones De La Tarjeta Expansión Profibus

    El archivo GSD contiene información sobre el módulo de comunicación Profibus instalado en el equipo. Cuando se configura la red Profibus, la configuración software de la misma requiere de un fichero GSD. ** Para la descarga del archivo, por favor contacte con Power Electronics. INTRODUCCIÓN...
  • Página 11: Indicador Led

    Cuando se indica que el sistema funciona correctamente, significa que la comunicación de la tarjeta Profibus con el chip integrado de comunicaciones y con el micro central del SD750 es correcta. Esto no quiere decir, sin embargo, que la comunicación con el PLC sea correcta.
  • Página 12: Conexión Al Variador

    SD750. La tarjeta de expansión Profibus nos permite configurar el SD750 como esclavo de un maestro PLC mediante el protocolo de comunicación industrial Profibus. Esta comunicación nos permite intercambiar información entre ambos dispositivos mediante la configuración de variables de lectura y de...
  • Página 13: Descripción De Los Conectores

    En la siguiente figura se muestra una distribución detallada de los componentes de la tarjeta Profibus opcional: En la tarjeta Profibus existen dos conectores utilizados para conectar la tarjeta al variador SD750. Además, existe un conector (SUB-D / F de 9 pines) que se emplea para la conexión a la red Profibus.
  • Página 14: Puesta En Marcha

    (desde el PLC al SD750) como variables de lectura (desde el SD750 al PLC). En función del GSD cargado, el número de entradas y salidas y la posibilidad de seleccionar el contenido de las mismas cambiará. Existen cinco configuraciones diferentes de entradas y salidas.
  • Página 15 POWER ELECTRONICS SD750 Tipo 4 Entradas y Pantalla Valor Salidas Entrada 1 Status Comms 3584 Entrada 2 Velocidad Motor (%) 2002 Entrada 3 Intensidad Motor 2006 Entrada 4 Potencia Motor 2009 Entrada 5 Par Motor 2007 Entrada 6 Frecuencia Motor...
  • Página 16 Conectar los cables de comunicación y comprobar que la comunicación con el SD750 es correcta (G23.3). Configurar acción ante fallo de esta comunicación. Una vez configurado correctamente el esclavo, tanto en el PLC como en el propio SD750, la conexión podrá realizarse y comenzarán a compartirse las variables configuradas.
  • Página 17: Ajuste De Parámetros

    A continuación, se resumen los parámetros que se activan una vez conectada la tarjeta: AVISO Para detalles acerca del rango de valores y direcciones Modbus, consulte el Manual de Software y Programación del variador SD750. Subgrupo 20.2: Profibus El grupo G20.2, nos permite configurar los parámetros de configuración de Profibus: AVISO Estos parámetros deben coincidir con la configuración del esclavo en el PLC.
  • Página 18: Subgrupo 20.6: Configuración Modbus Personalizada

    Desactivado AVISO A partir de la versión 6.0.0 del SD750 y 2.0.0 del Coin Profibus, estas variables tendrán un valor por defecto perteneciente a la configuración más probable en campo. Solo es necesario definir aquellas variables de entrada y salida que se hayan configurado en el PLC maestro.
  • Página 19 POWER ELECTRONICS SD750 Subgrupo 20.7: Valores Modbus personalizados Ajuste Pantalla Rango Función marcha En estos parámetros se pueden leer y escribir los valores de los registros que se hayan G20.7.1 Custom configurado previamente en G20.6. Están agrupados de la siguiente manera: modbus val1 = 0 G20.7.2 Custom...
  • Página 20: Listado De Direcciones Modbus

    [1] Acceso: RW: Lectura y escritura. RO: Solo lectura Custom Modbus Las variables de modbus personalizables vienen por defecto como se detalla en las tablas a continuación. Para más informaciones sobre las direcciones Modbus, consulte el Manual de Software y Programación del variador SD750. Entradas Maestro Dirección Posición...
  • Página 21 POWER ELECTRONICS SD750 Salidas Maestro Dirección Posición Variable Rango Modbus Modbus Host Start Control 43586 Valor Real = Valor Modbus Host Comms Control (Ref) 43570 Valor Real = Valor Modbus Host Reset Control 43588 Valor Real = Valor Modbus Host Trip Control...
  • Página 22: Listado De Fallos Y Avisos

    La comunicación con el conector 1 de la correctamente. PBUS tarjeta Profibus no es correcta. Consultar con Power Electronics. El software cargado en la tarjeta de F125: Versión exp expansión no es compatible con la versión Contactar con Power Electronics.
  • Página 24 ASISTENCIA TÉCNICA 24H LOS 365 DÍAS DEL AÑO ENCUENTRE SU DELEGACIÓN MÁS CERCANA POWER-ELECTRONICS.COM/CONTACTO/...
