Shure BLX4R Manual De Instrucciones
Ocultar thumbs
Ver también para BLX4R:
- Manual de usuario (25 páginas) ,
- Manual de instrucciones (73 páginas) ,
- Manual del usuario (22 páginas)
Manuales relacionados para Shure BLX4R
Resumen de contenidos para Shure BLX4R
- Página 1 BLX4R Wireless Microphone System Système de microphone sans fil BLX4R Sistema de micrófonos inalámbricos BLX4R Sistema de Microfone Sem Fio BLX4R ©2014 Shure Incorporated Printed in U.S.A. 27A21195 (Rev. 5)
- Página 2 IMPORTANT SAFETY INSTRUCTIONS 14. REFER all servicing to qualified service personnel. Servicing is required when the ap- paratus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been READ these instructions.
- Página 3 Conecte el receptor a la mezcladora o amplificador. Oprima el botón de alimentación para encender el receptor. Conecte o receptor ao mixer ou ao amplificador. Pressione o botão liga/desliga para ligar o receptor. BLX4R group channel (A-Y) (0-9) ①...
- Página 4 Install batteries and turn on transmitter. Installer les piles et allumer l’émetteur. Instale las baterías y encienda el transmisor. Instale as pilhas e ligue o transmissor. group channel (A-Y) (0-9) On the transmitter, set the group and channel to match the receiver. The RF bars and battery LED on the receiver should illuminate.
- Página 5 If setting up additional systems, leave the first transmitter and receiver on. For each additional receiver, manually set the group to match the first receiver. Note: The receiver will automatically perform a channel scan to find an available fre- quency after the group has been selected. Set the transmitter frequency to match the receiver. Si l'on configure d'autres systèmes, laisser les premiers émetteur et récepteur allumés.
-
Página 6: Pantalla Lcd Del Receptor

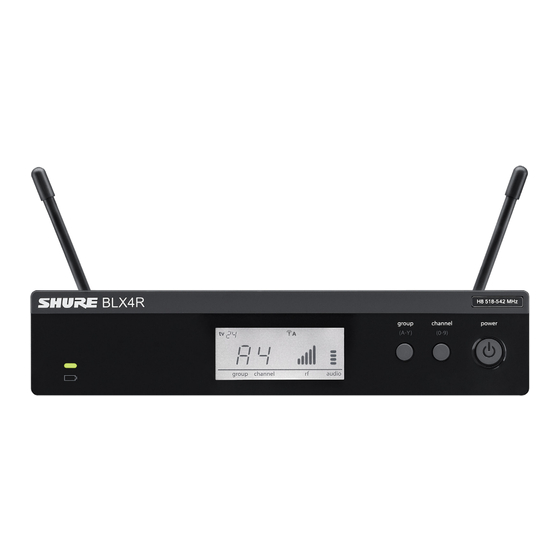

Receptor BLX4R Panel delantero Panel trasero BLX4R group channel (A-Y) (0-9) ANTENNA B POWER MIC OUT INSTRUMENT OUT VOLUME ANTENNA A ④ Botón channel ⑨ Jack de salida de audio XLR para salida ① LED de batería del transmisor de micrófono •... -
Página 7: Transmisores
Transmisores BLX1 ① Indicador LED BLX1 Muestra el estado de alimentación y baterías (vea la tabla). ② Conmutador power ④ Enciende y apaga la unidad. ② ③ Jack de entrada de micrófono con 4 clavijas (conector TA4) ④ Antena ⑤ Botón group Cambia la selección de grupo. -
Página 8: Configuración De Un Sistema Sencillo
Configuración de un sistema sencillo Antes de empezar, apague todos los transmisores y encienda los equipos group (otros micrófonos o sistemas de monitor personal) que pudieran causar in- (A-Y) terferencias durante la presentación. 1. Oprima y suelte el botón group en el receptor. El receptor busca el grupo y canal más claros. -
Página 9: Configuración De Sistemas Múltiples
Configuración de sistemas múltiples Hasta 12 sistemas pueden funcionar de modo simultáneo (depende de la banda de frecuencias y del entorno de RF). Importante: Configure los sistemas uno por uno. Una vez que el receptor y el transmisor están sintonizados al mismo grupo y canal, deje el transmisor encendido. De lo contrario, los escaneos efec- tuados por los otros receptores no detectarán que ese canal está... -
Página 10: Sugerencias Para Mejorar El Rendimiento Del Sistema Inalámbrico
Sugerencias para mejorar el rendimiento del sistema inalámbrico Si encuentra interferencia o pérdidas de señal, intente lo siguiente: • Seleccione un canal receptor diferente • Elimine las fuentes de interferencia inalámbrica cercanas, tales como teléfonos celulares, radios bidireccionales, computadoras, reproductores •... -
Página 11: Bloqueo Y Desbloqueo De Controles
Retiro e instalación de tapas de identificación Mantenga oprimido el botón power para apagar el BLX2 ó el BLX4R. Para apagar el BLX1, mueva el interruptor de alimentación a la posición El BLX2 tiene una tapa de identificación negra instalada en fábrica (los OFF. -
Página 12: Montaje De Un Receptor En Rack
Montaje de un receptor en rack Use la tornillería de montaje provista para instalar el receptor en un rack estándar para equipo de audio de 19 pulg. BXL4R group channel (A-Y) (0-9) SHURE INCORPORATED NILES, IL 60714 BXL4R group channel ANTENNA B POWER... -
Página 13: Especificaciones
14 horas (alcalina) alta impedancia con jack de 1/4 pulg. BLX1 BLX4R Nivel de entrada de audio Impedancia de salida posición de ganancia -16 dBV máximo Conector XLR 200 Ω... -
Página 14: Certificaciones
La obtención de licencias para los equipos de micrófonos inalámbricos Shure es responsabilidad del usuario, y la posibilidad de obtenerlas depende de la clasificación del usuario y el uso que va a hacer del equipo, así como de la frecuencia seleccionada. Shure recomienda enfáticamente que el usuario se ponga en contacto con las autoridades de telecomunicaciones correspondientes respecto a la obtención de licencias antes de seleccionar y solicitar... - Página 15 United States, Canada, Latin Asia, Pacific: Europe, Middle East, Africa: America, Caribbean: Shure Asia Limited Shure Europe GmbH Shure Incorporated 22/F, 625 King’s Road Jakob-Dieffenbacher-Str. 12, 5800 West Touhy Avenue North Point, Island East 75031 Eppingen, Germany Hong Kong Niles, IL 60714-4608 USA...
