Installation Guide

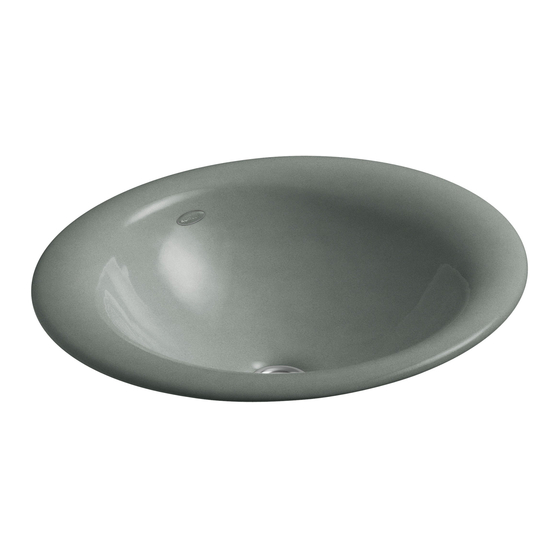

Self-Rimming/Above-Counter Lavatory
K-2804, K-14225
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1018375-2-A

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kohler K-2804

Resumen de contenidos para Kohler K-2804

  • Página 1 Installation Guide Self-Rimming/Above-Counter Lavatory K-2804, K-14225 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1018375-2-A...

  • Página 2: Tools And Materials

    Sealant Screwdriver Thank You For Choosing Kohler Company We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before you start installation. If you encounter any installation or performance problems, please don’t hesitate to contact us. Our phone numbers and website are listed on the back cover.
  • Página 3 Redraw the faucet centerline as needed to meet these requirements. Draw a line on the cut-out template a minimum of 2″ (5.1cm) behind the final faucet centerline. This is the minimum backsplash locator line. Kohler Co. 1018375-2-A...
  • Página 4 Preparation (cont.) NOTE: Some Kohler faucets require a minimum of 2-1/2″ (6.4cm) behind the final faucet centerline. Cut along the backsplash locator line on the template. Cut out the template along the inside of the template cut-out line labeled ″Self-Rimming Cut-Out″.
  • Página 5 Install the faucet and drain according to the manufacturer’s instructions. Clean the countertop, and carefully position the lavatory in the countertop opening so the “Kohler” logo is to the back. Apply a thin, continuous bead of sealant around the lavatory edges.
  • Página 6 CAUTION: Risk of personal injury or product damage. Cast iron lavatories are very heavy. Get help lifting the lavatory into place. Temporarily position the lavatory in the countertop cutout so the “Kohler” logo is to the back. Inspect for proper fit. Remove the lavatory. Drill the faucet holes.

  • Página 7: Outils Et Matériaux

    Outils et Matériaux " Merci d’avoir choisi un produit KOHLER Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site Internet sont au verso.
  • Página 8 Calculez la dimension de l’axe central du robinet en divisant par deux le diamètre de la rosace, puis y ajouter 1/4″ (6 mm). Arrondissez au plus proche cette dimension à 1/16″ (2 mm), au besoin. 1018375-2-A Français-2 Kohler Co.
  • Página 9 Tracez une ligne sur le plan de au moins 2″ (5 cm) derrière l’axe final du robinet. Ceci est le minimum requis pour la location de la ligne du dosseret. REMARQUE : Certains robinets de KOHLER requièrent au moins 2-1/2″ (6,4 cm) derrière la ligne de l’axe centrale définitive du robinet.
  • Página 10 Vérifiez les espaces entre le dosseret, le bec, les poignées du robinet, et le lavabo. La Société KOHLER recommande un espacement de au moins 1″ (2,5 cm). Voir l’ilustration. Consultez le dégagement requis dans la Notice d’Installation du robinet mural, et marquez l’emplacement désiré...
  • Página 11 Les lavabos en fonte sont très lourds. Demandez de l’aide pour soulever et mettre en place le lavabo. Placez temporairement le lavabo sur l’ouverture du comptoir, de façon à ce que le logot de “KOHLER“ soit vers l’arriére. Ajustez-le et cadrez-le. Retirez le lavabo.
  • Página 12 Les lavabos en fonte sont très lourds. Demandez de l’aide pour soulever et mettre en place le lavabo. Placez temporairement le lavabo sur l’ouverture du comptoir, de façon à ce que le logot de “KOHLER“ soit vers l’arriére. Contrôler le bon positionnement. Retirez le lavabo.
  • Página 13 Installez le Lavabo (cont.) Laissez couler l’eau dans le lavabo et vérifiez s’il y a des fuites. Utilisez des nettoyants non abrasifs. Kohler Co. Français-7 1018375-2-A...

  • Página 14: Lavabo Con Borde Terminado/Sobre El Mostrador

    Herramientas y materiales Gracias por elegir los productos de Kohler Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.

  • Página 15: Preparación

    Para calcular la medida de la línea central de la grifería, divida primero el diámetro del chapetón entre dos y luego añada 1/4″ (6 mm). Si es necesario, redondee el cálculo al 1/16″ (2 mm) más próximo. Kohler Co. Español-2 1018375-2-A...

  • Página 16: Instalación Sobre El Mostrador

    final de la grifería. Esta línea indica la ubicación mínima de la pared posterior. NOTE: Algunas griferías de Kohler requieren un mínimo de 2-1/2″ (6,4 cm) por detrás de la línea central final de la grifería.
  • Página 17 Verifique que haya espacio libre suficiente entre la pared posterior, la grifería con surtidor y manijas y el lavabo. La empresa Kohler Co. recomienda un espacio de al menos 1″ (2,5 cm). Vea la ilustración. Consulte el espacio libre necesario en las instrucciones de instalación de la grifería y marque las ubicaciones preferidas para...
  • Página 18 Los lavabos de hierro fundido son muy pesados. Obtenga ayuda para colocar el lavabo en su lugar. Coloque temporalmente el lavabo en la abertura del mostrador, de manera que el logotipo de “Kohler” esté hacia atrás. Ajuste para que encaje bien. Retire el lavabo.
  • Página 19 Los lavabos de hierro fundido son muy pesados. Obtenga ayuda para colocar el lavabo en su lugar. Coloque temporalmente el lavabo en la abertura del mostrador, de manera que el logotipo de “Kohler” esté hacia atrás. Verifique que esté bien ajustado. Retire el lavabo.
  • Página 20 Conecte y asegure el sifón al drenaje y complete las conexiones del suministro de agua a la grifería, conforme a las instrucciones incluidas con la grifería. Abra los suministros de agua y verifique que no haya fugas. Utilice productos de limpieza que no sean abrasivos. 1018375-2-A Español-7 Kohler Co.
  • Página 21 1018375-2-...
  • Página 22 1018375-2-...
  • Página 23 1018375-2-...
  • Página 24 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com © 2003 Kohler Co. 1018375-2-A...
