1.8.2 PROCEDIMIENTO DE INSTALACIÓN
Este procedimiento muestra cómo instalar la bandeja de interposición de portadas
B470 en el:
• Finisher de 3.000 hojas (Finisher de folletos) B468/B674
• Finisher de 3.000 hojas B469
• Finisher de 3.000 hojas B478/B706.
NOTA: Los modelos B468/B469/B674 sólo requieren la instalación del distanciador
delantero. En los modelos B478/B706 es necesario instalar placas de
esquina.

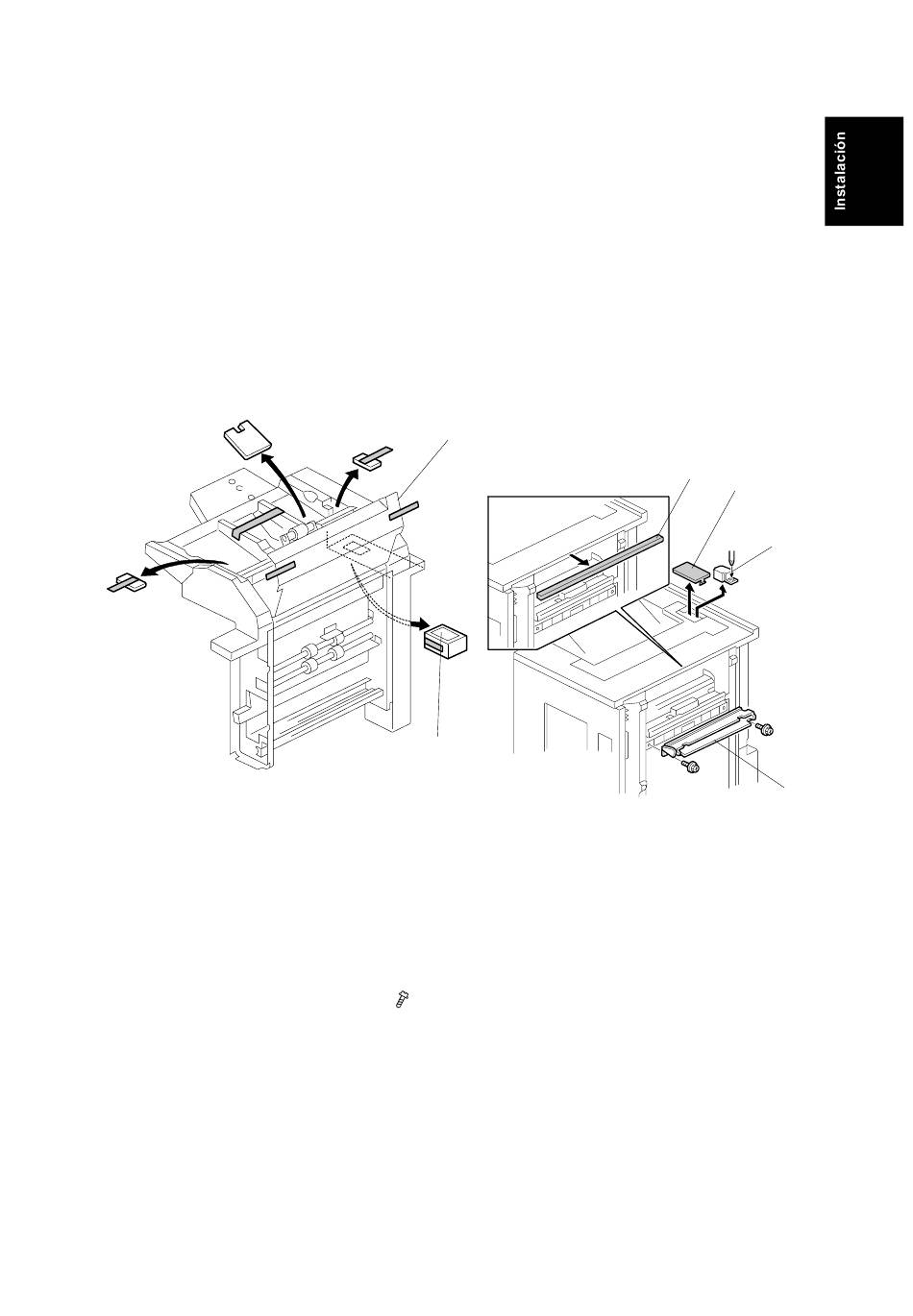

Retirada de cintas adhesivas y elementos de sujeción
1. Si el Finisher está conectado a la máquina, desconéctelo.
2. Retire todas las cintas y los elementos de sujeción de la bandeja de interposición
de portadas [A].
3. Retire la cinta y el cartón [B] del conector de puesta a tierra.
4. Retire la tapa [C] del conector del relé.
5. Afloje el tornillo del soporte [D] (
NOTA: Si va a instalar la bandeja de interposición de portadas con un Finisher
instalado en la máquina antes (B468/ B469/ B478/ B674/ B706), quite la tira
de gomaespuma [E] del Finisher. Guárdela hasta que vuelva a ponerla en la
bandeja de interposición.
6. Retire la placa guía [F].
BANDEJA DE INTERPOSICIÓN DE PORTADAS (B470)
[A]
[B]
B470I001.WMF
x 1) y retírelo.
1-41
[E]
[C]
[D]
[F]
B470I007.WMF
