Sustitución de la correa del
cortacésped en carcasas de
corte de descarga trasera
Cambio de la correa
contrarrotativa
1.
Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
(TDF) y ponga el freno de estacionamiento.
2.
Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.
3.
Baje el cortacésped a la posición de altura de
corte de 76 mm (3").
4.
Levante la chapa de suelo para tener acceso
a la polea central.
5.
Retire la cubierta de plástico de la correa
98).
6.
Retire los 3 pernos que sujetan la cubierta
metálica de la correa, y retire la cubierta
metálica de la correa.

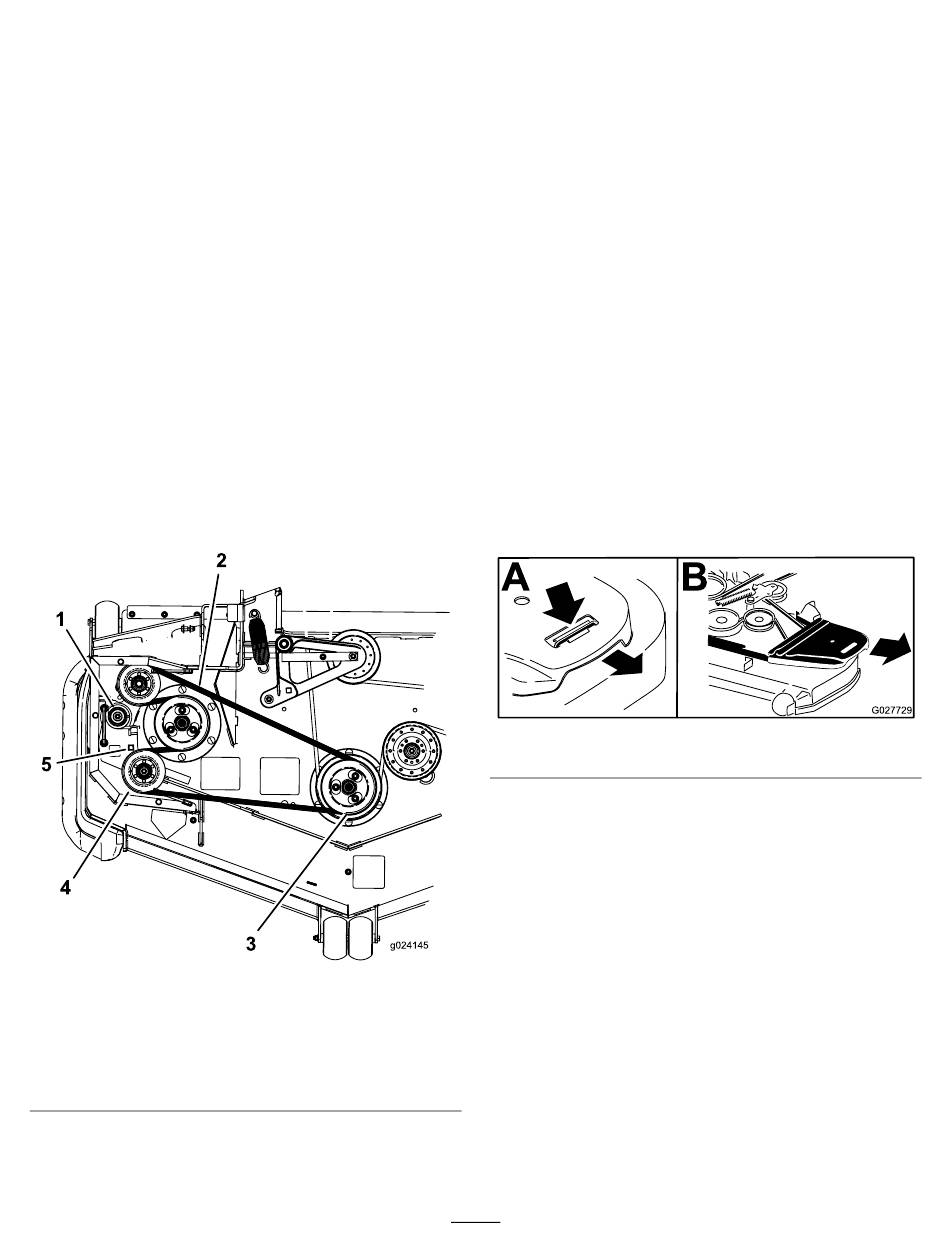

Figura 97
1. Muelle tensor
2. Correa contrarrotativa
3. Polea doble
7.
Utilice una llave de carraca en el taladro
cuadrado del brazo tensor para aliviar la tensión
del muelle tensor
4. Polea tensora
5. Taladro cuadrado del
brazo tensor para la llave
de carraca
(Figura
97).
8.
Retire la correa de la polea de la carcasa de
corte
(Figura
9.
Retire la correa de las poleas restantes
97).
10.
Pase la correa nueva alrededor de las poleas
del cortacésped.
11.
Utilizando la llave de carraca en el taladro
cuadrado, alivie la tensión del muelle y coloque
la correa nueva alrededor de la polea tensora
(Figura
Cómo cambiar la correa del
cortacésped
1.
Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
(TDF) y ponga el freno de estacionamiento.
2.
Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
(Figura
de abandonar el puesto del operador.
3.
Baje el cortacésped a la posición de altura de
corte de 76 mm (3").
4.
Retire las cubiertas de la correa
5.
Retire la correa contrarrotativa; consulte
de la correa contrarrotativa (página
6.
Utilice una llave de carraca en el taladro
cuadrado del brazo tensor para aliviar la tensión
del muelle tensor
7.
Retire la correa de las poleas de la carcasa de
corte y de la polea del embrague.
g024145
8.
Pase la correa nueva alrededor de las poleas
del cortacésped y de la polea del embrague,
debajo del motor
72
97).
97).
Figura 98
(Figura
99).
(Figura
99).
(Figura
(Figura
98).
g027729
Cambio
72).
