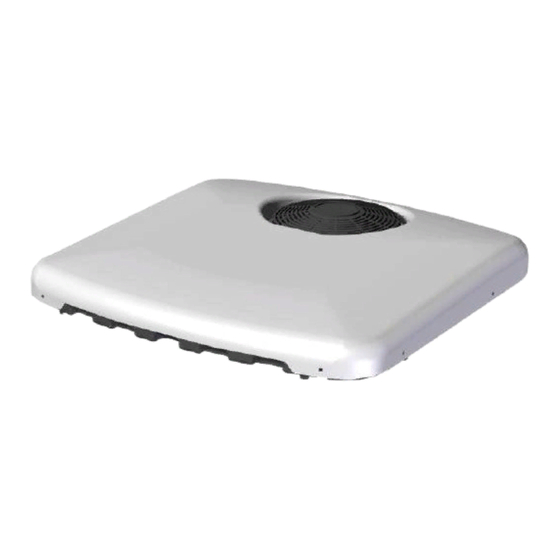

SLIM FIT
Diagnosis de averías
Troubleshooting
Diagnostic de pannes
Diagnose bei Ausfällen
Diagnosi dei guasti
Diagnostika poruch
Диагностика неисправностей
Air conditioning for vehicles
ES
Spanish
EN
English
FR
French
GE
German
IT
Italian
CZ
Czech
RU
Russian
220AA63042

Publicidad

loading

Manuales relacionados para dirna Bergstrom bycool SLIM FIT

Resumen de contenidos para dirna Bergstrom bycool SLIM FIT

  • Página 1 Air conditioning for vehicles SLIM FIT Diagnosis de averías Spanish Troubleshooting English Diagnostic de pannes French Diagnose bei Ausfällen German Diagnosi dei guasti Italian Diagnostika poruch Czech Диагностика неисправностей Russian 220AA63042...
  • Página 2 SLIM FIT Air conditioning for vehicles ATENCIÓN Equipo precargado de gas r-134a con máquina de alta precisión. A- manipular la carga del equipo lo deja automáticamente Fuera de garantía. El racor de carga del equipo (R) va autosellado, si este se manipula se pierde automáticamente LA GARANTÍA.
  • Página 3 SLIM FIT Air conditioning for vehicles ATTENTION Appareil préchargé avec du gaz r-134a avec machine de grande precision. A- Toute manipulation de la charge de l’appareil en annule automatiquement la garantie Raccords charge l’appareil sont auto-scellés, s’ils sont manipulés, la GARANTIE est automatiquement annulée.
  • Página 4 SLIM FIT Air conditioning for vehicles ATTENZIONE Attrezzatura precaricata con gas r-134a Con macchina ad alta precisione A- la manomissione del carico dell’attrezzatura comporta la decadenza automatica della garanzia. I raccordi di carico dell’attrezzatura (R) sono autosigillati: in caso di GARANZIA manomissione decade automaticamente.
  • Página 5 SLIM FIT Air conditioning for vehicles ВНИМАНИЕ Устройство заправлено охлаждающим газом r-134a высокоточным аппаратом. A- любые манипуляции с заправкой устройства приведут к автоматической отмене гарантии. Устройство оборудовано самозатягивающимся заправочным патрубком (R), любые манипуляции с которым приведут к автоматической отмене ГАРАНТИИ. B- инструкции...
  • Página 6 SLIM FIT Air conditioning for vehicles Síntoma Causa • Fusible de alimentación fundido o desconectado (en cable de batería 25A). • Control electrónico defectuoso. • Cable de alimentación desconectado, con mal contacto o cortado. • Si el display no se enciende o durante su funcionamiento se apaga el display •...
  • Página 7 SLIM FIT Air conditioning for vehicles Solución • Conectar ó sustituir el fusible del cable de alimentación. • Sustituir control electrónico. • Verificar y corregir posibles malos contactos, roturas o desconexión del cable de alimentación a la batería. • Conectar o sustituir el fusible de la alimentación del control electrónico (para acceder es necesario desmontar la tapa de acceso montada en el panel interior de distribución de aire).
  • Página 8 SLIM FIT Air conditioning for vehicles Síntoma Causa • Soplador centrífugo o electroventilador bloqueado cortocircuito • En el display aparece E2 , se apaga el desconectado. equipo automáticamente quedando en el display el error E2 hasta que se repare la anomalía. Para que deje de •...
  • Página 9 SLIM FIT Air conditioning for vehicles Solución • Reparar la posible obstrucción del soplador o del ventilador del condensador; si persiste el error, sustituir el soplador o ventilador del condensador (para acceder al soplador o al electro es necesario desmontar la tapa exterior del equipo, para el soplador también en la tapa del evaporador).
  • Página 10 SLIM FIT Air conditioning for vehicles Síntoma Causa • Al encender el equipo ó durante su funcionamiento se muestra en display • Inclinación del equipo o del control E9 (protección compresor). El equipo electrónico de 45º o más. se apaga automáticamente quedando en display E9 hasta que el equipo tenga una inclinación menor de 45º.
  • Página 11 SLIM FIT Air conditioning for vehicles Solución • Poner el equipo o la tarjeta con menos de 45º de inclinación (El equipo no debe funcionar con una inclinación de 45º ó más para que no se produzcan daños en el compresor).

  • Página 12: Condiciones Generales De Venta

    Para la vigencia de la garantía es imprescindible que el certificado de garantía esté cumplimentado en todos sus datos, que contenga el sello y firma del instalador y que el ejemplar para Dirna Bergstrom, S.L. Sobre en poder de esta Sociedad antes de los 15 días siguientes a su instalación. Es necesario que el cliente presente su ejemplar de garantía a nuestro personal autorizado.
  • Página 13 Air conditioning for vehicles Tramitación de Garantías El cliente enviará la pieza objeto de reclamación a Dirna Bergstrom, S.L. , c/ Francisco Alonso, 6 o 28806 Alcalá de Henares. MADRID, necesariamente por agencia a portes pagados. Se acompañará unida a la pieza, fotocopia del ejemplar de garantía o de la factura al cliente y se des- cribirá...

  • Página 14: Vehículos Sin Cableado Original De Alimentación

    SLIM FIT Air conditioning for vehicles VEHÍCULOS SIN CABLEADO ORIGINAL DE ALIMENTACIÓN- Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de mandos no se enciende y el equipo no funciona. Sensor aire de retorno Soplador...

  • Página 15: Vehículos Con Cableado Original De Alimentación

    SLIM FIT Air conditioning for vehicles VEHÍCULOS CON CABLEADO ORIGINAL DE ALIMENTACIÓN - Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de mandos no se enciende y el equipo no funciona. Sensor aire de retorno Soplador...
  • Página 16 SLIM FIT Air conditioning for vehicles Symptom Cause • Power fuse cut-out or disconnected (in 25A battery wire). • Electronics defective. • Power cable disconnected, cut or with poor contact. • If the display does not come on or the display and the unit go off during •...
  • Página 17 SLIM FIT Air conditioning for vehicles Solution • Connect or replace the power cable fuse. • Replace electronics. • Check and correct any possible poor contacts, breakages or disconnections of the battery power cable. • Connect or replace the electronics power fuse (take down the front to access). •...
  • Página 18 SLIM FIT Air conditioning for vehicles Symptom Cause • Blower or electrofan locked, short- circuited or disconnected. • The display shows E2 and the unit goes automatically, with display continuing to show error E2 until the anomaly is repaired. To •...
  • Página 19 SLIM FIT Air conditioning for vehicles Solution • Repair the possible obstruction of the blower or the electro; if the error persists, replace the blower or electro (remove the outside cover of the unit in order to access the blower or electro; for the blower, also remove the evaporator cover). •...
  • Página 20 SLIM FIT Air conditioning for vehicles Symptom Cause • When the unit starts up or runs, the display shows (compressor • Unit or card slant of 45º or over. protection). unit goes automatically, with the display showing E9 until the unit has a slant of less than 45º.
  • Página 21 SLIM FIT Air conditioning for vehicles Solution • Position the unit with a slant of less than 45º (the unit should not work with a slant of 45º or over as it may result in damage in the compressor). The electronics detect the slant.
  • Página 22 Purchaser, and the risk in these goods shall pass to the Purchaser upon delivery to carrier and Dirna Bergstrom, S.L. shall not be responsible for any loss or damage in transit.
  • Página 23 If there is no Credit Account, the method of payment shall be by cheque or by bank transfer prior to delivery of goods. To maintain a Credit Account with Dirna Bergstrom, S.L., the Purchaser must agree with these General Terms and shall fulfill all data shown on Credit Account Opening application form, banking account number and address included.

  • Página 24: Important Warning

    SLIM FIT Air conditioning for vehicles VEHICLES WITHOUT ORIGINAL POWER SUPPLY CABLING - Electrical layout IMPORTANT WARNING! Take care not to invert polarities when connecting the unit. If this happens, the plate does not come on and the unit does not work. Return air sensor Centrifugal...
  • Página 25 SLIM FIT Air conditioning for vehicles VEHICLES WITH ORIGINAL POWER SUPPLY CABLING - Electrical layout IMPORTANT NOTE! Take care not to invert polarities when connecting the unit to the power supply. If this were to happen, the plate would not come on and the unit would not work. Return air sensor Centrifugal...
  • Página 26 SLIM FIT Air conditioning for vehicles Symptôme Cause • Fusible d’alimentation grillé ou déconnecté (dans câble de batterie 25A). • Électronique défaillante. • Câble d’alimentation déconnecté, avec un mauvais contact ou coupé. • Si l’écran ne s’allume pas ou si pendant le fonctionnement l’écran ou l’équipement •...
  • Página 27 SLIM FIT Air conditioning for vehicles Solution • Connecter ou remplacer le fusible du câble d’alimentation. • Remplacer l’électronique. • Vérifier et corriger les possibles mauvais contacts, les cassures ou la déconnexion du câble d’alimentation à la batterie. • Connecter ou remplacer le fusible de l’alimentation de l’électronique (pour y accéder, il est nécessaire de démonter la partie frontale).
  • Página 28 SLIM FIT Air conditioning for vehicles Symptôme Cause • Souffleur ou électro-ventilateur bloqué en court-circuit ou déconnecté. E2 , • L’écran affiche l’équipement s’éteint automatiquement et l’erreur E2 reste affichée sur l’écran jusqu’à • Fusible 7,5A du souffleur ou de l’électro la réparation de l’anomalie.
  • Página 29 SLIM FIT Air conditioning for vehicles Solution • Réparer la possible obstruction du souffleur ou de l’électro ; si l’erreur persiste, remplacer le souffleur ou l’électro (pour accéder au souffleur ou à l’électro, il faut démonter le couvercle extérieur de l’équipement et, dans le cas du souffleur, il faut également retirer le couvercle de l’évaporateur).
  • Página 30 SLIM FIT Air conditioning for vehicles Symptôme Cause • Au moment de la mise en marche de l’équipement ou pendant son fonctionnement, l’écran affiche • Inclinaison de l’équipement ou de la (protection compresseur). carte de 45º ou plus. L’équipement s’éteint automatiquement et E9 reste affiché...
  • Página 31 SLIM FIT Air conditioning for vehicles Solution • Placer l’équipement ou la carte avec une inclinaison inférieure à 45º (l’équipement ne doit pas fonctionner avec une inclinaison de 45º ou plus pour éviter les dommages dans le compresseur). L’électronique est l’élément qui détecte l’inclinaison. •...

  • Página 32: Conditions Générales De Vente

    Exclusivement limitée au remplacement ou au remboursement de leur montant en cas de défaut de fabrication. Démarches pour les Garanties Le client enverra la pièce objet de réclamation à Dirna Bergstrom, S.L., c/ Francisco Alonso, 6 o 28806 Alcalá de Henares. MADRID, obligatoirement par messagerie à ports payés.
  • Página 33 à la livraison de la marchandise. Pour maintenir un compte de crédit avec Dirna Bergstrom, S.L., il est nécessaire de compter sur la conformité du bénéficiaire quant à ces Conditions Générale, ainsi que toutes les données du formulaire d’Ouverture de Compte, y compris celles de domiciliation bancaire.
  • Página 34 SLIM FIT Air conditioning for vehicles VÉHICULES SANS CÂBLAGE D’ORIGINE D’ALIMENTATION – Schéma électrique AVIS IMPORTANT ! Attention de ne pas inverser les polarités au moment de la connexion de l’équipement. Si cela se produisait, la plaque de commande ne s’allumerait pas et l’équipement ne fonctionnerait pas. Capteur d’air de retour Souffleur...
  • Página 35 SLIM FIT Air conditioning for vehicles VÉHICULES AVEC CÂBLAGE ORIGINAL – Schéma électrique AVIS IMPORTANT ! Attention de ne pas inverser les polarités dans la connexion de l’alimentation à l’équipement. Si cela se produisait, la plaque ne s’allumerait pas et l’équipement ne fonctionnerait pas. Capteur d’air de retour Souffleur...
  • Página 36 SLIM FIT Air conditioning for vehicles Störung Ursache • Speisesicherung geschmolzen oder abgeschaltet (an 25A Batteriekabel). • Elektronik defekt. • Netzkabel nicht angeschlossen, fehlerhafter oder kein Kontakt. • Das Display geht nicht an oder das Display und die Anlage gehen während •...
  • Página 37 SLIM FIT Air conditioning for vehicles Lösung • Sicherung des Zuleitungskabels anschließen oder ersetzen. • Elektronik ersetzen. • Evt. Wackelkontakte, Brüche oder fehlende Anschlüsse des Zuleitungskabels zur Batterie feststellen und beheben. • Sicherung der Stromversorgung der Elektronik anschließen oder ersetzen (für den Zugriff muss das Frontteil abgenommen werden).
  • Página 38 SLIM FIT Air conditioning for vehicles Störung Ursache • Gebläse oder Elektrolüfter blockiert, kurzgeschlossen oder abgeschaltet. • Auf dem Display erscheint E2 , die Anlage schaltet sich automatisch ab, wobei auf dem Display weiterhin die Störung E2 angezeigt wird, bis •...
  • Página 39 SLIM FIT Air conditioning for vehicles Lösung • Evt. Verstopfung von Gebläse oder Elektrolüfter entfernen. Sollte der Fehler weiterhin bestehen, Gebläse bzw. Elektrolüfter ersetzen. (Für den Zugriff muss die äußere Abdeckung des Geräts abgenommen werden; für das Gebläse zudem die Abdeckung des Verdampfers).
  • Página 40 SLIM FIT Air conditioning for vehicles Störung Ursache • Beim Einschalten der Anlage oder während deren Betrieb zeigt das Display E9 (Kompressorschutz) an. • Neigung des Geräts oder der Karte 45º Das Gerät schaltet sich automatisch oder mehr. ab und auf dem Display erscheint weiterhin E9 , bis die Neigung des Geräts weniger als 45º...
  • Página 41 SLIM FIT Air conditioning for vehicles Lösung • Anlage bzw. Karte mit weniger als 45º Neigung anbringen. (Die Anlage darf nicht mit einer Neigung von 45º oder mehr betrieben werden, damit der Kompressor keinen Schaden nimmt). Die Neigung wird von der Elektronik festgestellt. •...
  • Página 42 Ersatz oder Erstattung des Betrags. Bearbeitung von Garantieleistungen Der Kunde hat das beanstandete Teil an Dirna Bergstrom, S.L., c/ Francisco Alonso, 6 28806 Alcalá de Henares. MADRID, zu senden; dies muss portofrei über einen Spediteur erfolgen. Zusammen mit dem Teil ist eine Fotokopie des Garantiescheins oder der dem Kunden ausgestellten...
  • Página 43 SLIM FIT Air conditioning for vehicles der Garantieleistung durch den Technischen Service der Fa. Dirna Bergstrom, S.L. wird das Teil KOSTENLOS ersetzt. Dabei kann es sich nach Einschätzung unserer Technischen Abteilung um das gleiche, jedoch instandgesetzte Teil oder um ein neues Teil handeln.
  • Página 44 SLIM FIT Air conditioning for vehicles FAHRZEUGE OHNE ORIGINAL-NETZKABEL- Elektroschema WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. Abluftsensor NTC 15KΩ...
  • Página 45 SLIM FIT Air conditioning for vehicles FAHRZEUGE MIT ORIGINAL-NETZKABEL- Elektroschema WICHTIGER HINWEIS! Darauf achten, dass die Polaritäten beim Anschluss des Geräts nicht vertauscht werden. Ist dies der Fall, schaltet sich die Bedientafel nicht ein und das Gerät funktioniert nicht. Abluftsensor NTC 15KΩ...
  • Página 46 SLIM FIT Air conditioning for vehicles Sintomo Causa • Fusibile di alimentazione saltato o disinserito (sul cavo della batteria 25 A). • Unità elettronica difettosa. • Cavo di alimentazione disinserito, con contatto errato o rotto. • Il display non si accende o mentre è in funzione si spengono il display e •...
  • Página 47 SLIM FIT Air conditioning for vehicles Soluzione • Collegare o sostituire il fusibile del cavo di alimentazione. • Sostituire l’unità elettronica. • Verificare e ripristinare eventuali contatti errati, rotture o il disinserimento del cavo di alimentazione. • Collegare o sostituire il fusibile dell’alimentazione dell’unità elettronica (per accedervi è...
  • Página 48 SLIM FIT Air conditioning for vehicles Sintomo Causa • Ventilatore o elettroventilatore bloccato • Sul display compare E2 , l’impianto in cortocircuito o disinserito. si spegne automaticamente e sul display compare l’errore E2 fino alla riparazione dell’anomalia. Per cancellare il display premere una •...
  • Página 49 SLIM FIT Air conditioning for vehicles Soluzione • Rimuovere l’eventuale intasamento della ventola o dell’elettroventilatore; se l’errore persiste, sostituire la ventola o l’elettroventilatore (per accedervi è necessario smontare il coperchio esterno dell’impianto; nel caso della ventola smontare anche il coperchio dell’evaporatore). •...
  • Página 50 SLIM FIT Air conditioning for vehicles Sintomo Causa • All’accensione dell’impianto o durante il funzionamento, sul display compare (protezione compressore). • Inclinazione dell’impianto o della L’impianto si spegne automaticamente scheda di 45º o più. e sul display compare E9 finché l’inclinazione dell’impianto è...
  • Página 51 SLIM FIT Air conditioning for vehicles Soluzione • Sistemare l’impianto con un’inclinazione inferiore a 45º (l’impianto non deve funzionare con un’inclinazione di 45º oppure oltre per evitare danni al compressore). L’unità elettronica rileva l’inclinazione. • Rimuovere l’intasamento del tubo di scarico e della valvola (per accedervi, occorre smontare il coperchio esterno dell’impianto).
  • Página 52 Affinché la garanzia rimanga vigente è imprescindibile che il certificato di garanzia venga compilato in tutte le sue parti, che contenga il timbro e la firma dell’installatore e che la copia per Dirna Bergstrom, S.L. sia in possesso di questa Società prima dei 15 giorni successivi alla sua installazione. È necessario che il cliente presenti la sua copia di garanzia al nostro personale autorizzato.
  • Página 53 Istituto di Credito o bonifico bancario. Qualsiasi altra modalità di pagamento che implichi un rinvio della scadenza dello stesso maturerà una maggiorazione a favore di Dirna Bergstrom, S.L., del 1% mensile e verrà richiesta la conferma per iscritto da parte di Dirna Bergstrom, S.L. a tale modalità di pagamento proposta.

  • Página 54: Avvertenza Importante

    SLIM FIT Air conditioning for vehicles VEICOLI SENZA CABLAGGIO DI ALIMENTAZIONE ORIGINALE- Schema elettrico AVVERTENZA IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto. Infatti, in tal caso il quadro comandi non si accende e l’impianto non funziona. Sensore aria ritorno Ventilatore...
  • Página 55 SLIM FIT Air conditioning for vehicles VEICOLI CON CABLAGGIO DI ALIMENTAZIONE ORIGINALE- Schema elettrico AVVERTENZA IMPORTANTE! Fare attenzione a non invertire le polarità quando si esegue il collegamento dell’impianto. Infatti, in tal caso il quadro comandi non si accende e l’impianto non funziona. Sensore aria ritorno Ventilatore...
  • Página 56 SLIM FIT Air conditioning for vehicles Příznak Příčina • Pojistka pro napájení je odpojená nebo spálená (u kabelu k baterii 25 A). • Porouchaná elektronická jednotka. • Odpojený napájecí kabel, eventuálně špatný kontakt, či škoda na kabelu. • Pokud se display v pruběhu provozu či •...
  • Página 57 SLIM FIT Air conditioning for vehicles Řešení • Připojte nebo vyměňte pojistku pro napájení. • Vyměňte elektronickou jednotku. • Prověřte a opravte případné špatné kontakty či poškození ena napájecím kabelu či baterii. • Připojte nebo vyměňte pojistku pro napájení elektronické jednotky (pro přístup k ní je nutno odstranit kryt na panelu pro rozvod vzduchu).
  • Página 58 SLIM FIT Air conditioning for vehicles Příznak Příčina • Odstředivé dmychadlo či elektroventilátor je zablokován příčinou zkratu nebo • Na displayi se objeví E2 , zařízení odpojen. se automaticky vypne, přičemž na displayi až do napravení anomálie setrvává E2 Pro odstranění tohoto •...
  • Página 59 SLIM FIT Air conditioning for vehicles Řešení • Opravte případné ucpávky na dmychadle či ventilátoru kondenzátoru. V případě , že závada setrvává, ventilátor kondenzátoru či odstředivé dmychadlo vyměňte (pro přístup k nim je nutné odsdtranit vnější kryt zařízení, pro přístup ke dmychadlu pak také...
  • Página 60 SLIM FIT Air conditioning for vehicles Příznak Příčina • Při zapnutí a v průběhu provozu zařízení se na displayi objevuje hlášení • Naklonění zařízení či elektronické E9 (ochrana kompresoru). Zařízení se jednotky je 45°či více. automaticky vypne a na displayi až do uvedení...
  • Página 61 SLIM FIT Air conditioning for vehicles Řešení • Zařízení či kartu uveďte do polohy nepřesahující 45° (Přístroj nesmí fungovat při naklonění převyšujícím 45° , to by mohlo způsobit vážné škody na kompresorech). Naklonění přístroje detektuje elektronická jednotka. • Vyčistěte případné ucpávky v odtokové trubici či ve ventilu (pro přístup k těmto je nutné...
  • Página 62 Záruky Záruka na klimatizační zařízení Dirna Bergstrom, S.L. se poskytuje na dobu 2 let, a to na vadně fungující součástky a materiály nebo na výrobní vady. Záruční doba na zařízení A/A v užitkových vozidlech je 12 měsíců.
  • Página 63 SLIM FIT Air conditioning for vehicles Reklamační řízení Klient pošle součástku, která je předmětem reklamace, společnosti Dirna Bergstrom, S.L. , c/ Fran- cisco Alonso, 6 o 28806 Alcalá de Henares. MADRID, nutně prostřednictvím zasilatelské společnosti s předplaceným přepravným. K součástce přiloží kopii záručního listu nebo faktury a popíše zjištěnou vadu. Až Technické oddělení...
  • Página 64 SLIM FIT Air conditioning for vehicles VOZIDLA BEZ PŮVODN9CH NAPÁJECÍCH KABELŮ- Elektrické schéma DŮLEŽITÉ UPOZORNĚNÍ! Věnujte zvláštní pozornost polaritě kabelů při zapojení zařízení k napájení. V případě záměny polarity se ovládací panel nerozsvítí a zařízení nebude fungovat. Senzor zpětného vzduchu Odstředivé...
  • Página 65 SLIM FIT Air conditioning for vehicles VOZIDLA S PŮVODNÍMI NAPÁJECÍMI KABELY – Elektrické schéma DŮLEŽITÉ UPOZORNĚNÍ! Věnujte zvláštní pozornost polaritě kabelů při zapojení zařízení k napájení. V případě záměny polarity se ovládací panel nerozsvítí a zařízení nebude fungovat. Senzor zpětného vzduchu Odstředivé...
  • Página 66 SLIM FIT Air conditioning for vehicles Неисправность Причина • Перегорел или отключился предохранитель питания (на кабеле аккумулятора 25 A). • Неисправность электронного блока управления. • Отсоединение, плохой контакт, или разрыв кабеля питания. • Если не загорается дисплей или в процессе работы дисплей гаснет и устройство...
  • Página 67 SLIM FIT Air conditioning for vehicles Способы устранения • Подключите или замените предохранитель кабеля питания. • Замените электронный блок управления. • Проверьте и восстановите контакты кабеля питания на аккумуляторе либо устраните повреждения кабеля. • Подключите или замените сетевой предохранитель электронного блока управления...
  • Página 68 SLIM FIT Air conditioning for vehicles Неисправность Причина • Блокировка, короткое замыкание или отключение центробежной E2 , • На дисплее появляется воздуходувки или электровентилятора. устройство автоматически отключается, при этом ошибка E2 остается на дисплее до устранения • Перегорел предохранитель причины. Очистка...
  • Página 69 SLIM FIT Air conditioning for vehicles Способы устранения • Устраните возможную причину блокировки воздуходувки или вентилятора конденсатора. Если ошибка сохраняется, замените воздуходувку или вентилятор конденсатора (для доступа к воздуходувке или электровентилятору необходимо снять внешнюю крышку устройства, а для доступа к воздуходувке — еще и крышку испарителя). •...
  • Página 70 SLIM FIT Air conditioning for vehicles Неисправность Причина • При запуске устройства или в процессе работы на дисплее появляется E9 (защита компрессора). Устройство • Устройство или электронный блок автоматически отключается, ошибка управления расположены под углом E9 остается на дисплее до тех пор, 45º...
  • Página 71 SLIM FIT Air conditioning for vehicles Способы устранения • Установите устройство или электронный блок под углом менее 45º (устройство не должно работать с наклоном 45º или более градусов во избежание повреждений компрессора). Наклон определяется электронным блоком управления. • Прочистите дренажную трубку и клапан (для доступа необходимо снять верхнюю...
  • Página 72 Общие условия продажи Условия поставки Поставка осуществляется на условиях франко-завод. Все затраты и риски, связанные с перевозкой, берет на себя покупатель. Dirna Bergstrom, S.L. может включить в счет-фактуру стоимость перевозки для ее возмещения клиентом. Страхование груза осуществляется только по письменному запросу покупателя.
  • Página 73 прямого дебетирования со счета кредитного учреждения либо посредством банковского перевода. Любая другая форма оплаты, означающая отсрочку платежа, предусматривает выплату пени в пользу Dirna Bergstrom, S.L. в размере 1% месячных и требует письменного согласия Dirna Bergstrom, S.L. на данную форму оплаты.
  • Página 74 SLIM FIT Air conditioning for vehicles АВТОМОБИЛИ БЕЗ ОРИГИНАЛЬНОГО КАБЕЛЯ ПИТАНИЯ — Электрическая схема ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ! Соблюдайте правильную полярность при подключении оборудования. В противном случае панель управления не загорится и устройство не будет работать. Датчик рециркуляционного воздуха Центробежная NTC 15KΩ a 25º воздуходувка...
  • Página 75 SLIM FIT Air conditioning for vehicles АВТОМОБИЛИ С ОРИГИНАЛЬНЫМ КАБЕЛЕМ ПИТАНИЯ — Электрическая схема ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ! Соблюдайте правильную полярность при подключении оборудования. В противном случае панель управления не загорится и устройство не будет работать. Датчик рециркуляционного воздуха Центробежная NTC 15KΩ a 25º воздуходувка...
  • Página 76 Bergstrom, s.l. Esta información ha de ser utilizada única y exclusivamente para el fin para el que fue creada, no siendo dirna Bergstrom, s.l. responsable de los posibles daños que se pudiera causar al cliente y/o a terceras partes por un incorrecto y/o inadecuado uso de la misma.
