Calibración Longitud - Siemens SINUMERIK 840D Manejo/Programación

2
10.04
Calibrar
Radio
palpador >
Cycle Start
Calibración longitud
Jog
Calibrar
Longitud
palpador >
Cycle Start
© Siemens AG 2004 All rights reserved.
SINUMERIK 840D/840Di/810D Manejo/programación ShopMill (BAS) - Edición 10.04
4. Accione los pulsadores de menú "Calibrar palpador" y "Radio".
5. Introduzca el diámetro del taladro.
6. Pulse la tecla "Cycle-Start".
Se inicia la calibración. En primer lugar, se determina el centro exacto
del taladro. A continuación, el palpador se desplaza a 4 puntos de
conmutación en la pared interior del taladro.

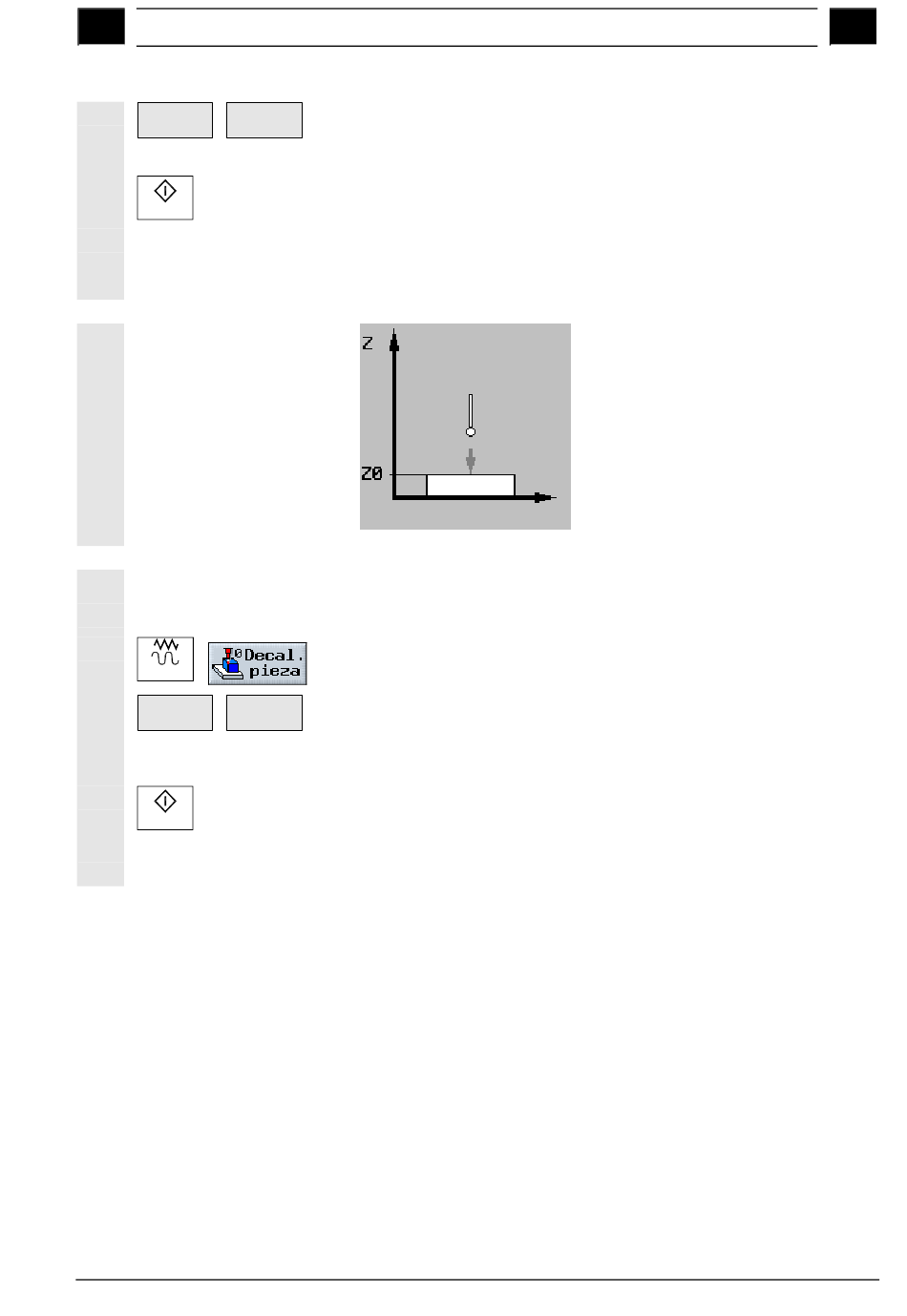

1. Introduzca una herramienta del tipo palpador 3D en el cabezal.
2. Posicione la herramienta encima de la superficie.
3. Seleccione en el modo de operación "Máquina manual" el
pulsador de menú "Origen pieza".
4. Accione los pulsadores de menú "Calibrar palpador" y "Longitud".
5. Introduzca el punto de referencia Z0 de la superficie, p. ej., de la
pieza o de la mesa de máquina.
6. Pulse la tecla "Cycle-Start".
Se inicia la calibración. La longitud de la herramienta de medida se
calcula y se introduce en la lista de herramientas.
2.6 Medir origen de pieza
