GEZE Powerturn Esquema De Conexiones página 46

Central de detección de humos
Antes de la puesta en marcha y durante las tareas de servicio,
debe comprobarse la configuración del interruptor del golpe
final y el funcionamiento del circuito eléctrico de frenado con el
automatismo sin corriente abriendo la puerta manualmente. En
dirección de apertura el resorte actúa solamente como freno.
Desde el estado abierto la puerta debe cerrar mediante fuerza
elástica a velocidad lenta. Dado el caso, debe ajustarse la fuerza
de frenado conforme al capítulo 23 "Modo sin corriente".
El golpe final para vencer el pestillo de cierre debe actuar
como muy temprano 10° antes del estado cerrado.
à Al utilizar el automatismo en puertas cortafuegos, no está
permitida la conexión de un pulsador de reinicio central de
la propiedad ni tampoco el funcionamiento con el pulsador
de reinicio puenteado.
à Directamente en la puerta se debe montar un conmutador
con placa o un pulsador de activación manual con la inscrip-
ción "Cerrar la puerta". La resistencia ha de estar incluida.
à Botón de parada de emergencia núm. de mat. 120880
à Pulsador de accionamiento manual AS 500, blanco alpi-
no/rojo nº de mat. 116266
à El golpe final se acciona mediante fuerza elástica durante el
cierre con un interruptor de golpe final en el engranaje. El
interruptor de golpe final se conecta a la placa de circuito
impreso DCU800.
à El contacto del interruptor accionado mecánicamente (con
la puerta cerrada) está abierto.
No poner en funcionamiento el automatismo con el
X
interruptor de golpe final desenchufado.
Comprobar la función Reinicio en la puesta en marcha y el
X
servicio.
Después de la alarma de incendio o retorno de la red, ac-
X
cionar el pulsador de reinicio en la posición de cierre.
46
DCU8-F SF
DCU801
24V
2
GND 1
RSZ GND
61
1
63
RSZ 24V
62
RSZ GND
61
2
HOD
4
3
GND
3
4
DCU8-F GF,SF
END
2
1
5
DCU8-F GF
RES
2
1

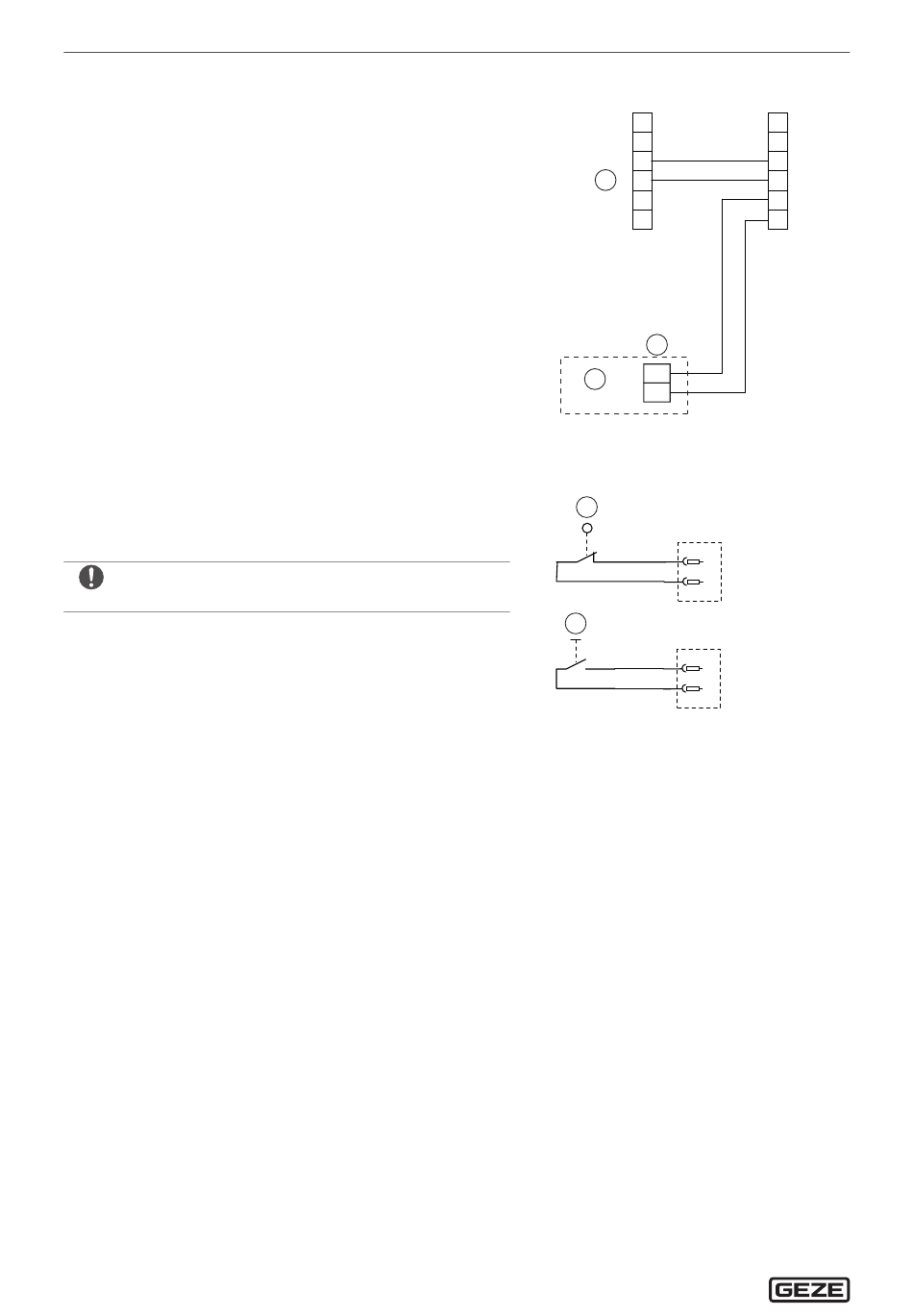

1 Segundo automatismo
2 Detector de humos del dintel GC 151
3 Mecanismo de retención externo
4 Interruptor de golpe final
5 Pulsador de reinicio
Powerturn
DCU8-F GF
DCU801
2 24V
1
GND
61 RSZ GND
63
62 RSZ 24V
61 RSZ GND
