Conexión a la red
19. 1 .3 Conectar la red
Si la conexión a la red se efectúa en el automatismo ya montado, debe desmontarse la placa de conexión
DCU802.
Ver instrucciones de instalación Powerturn.

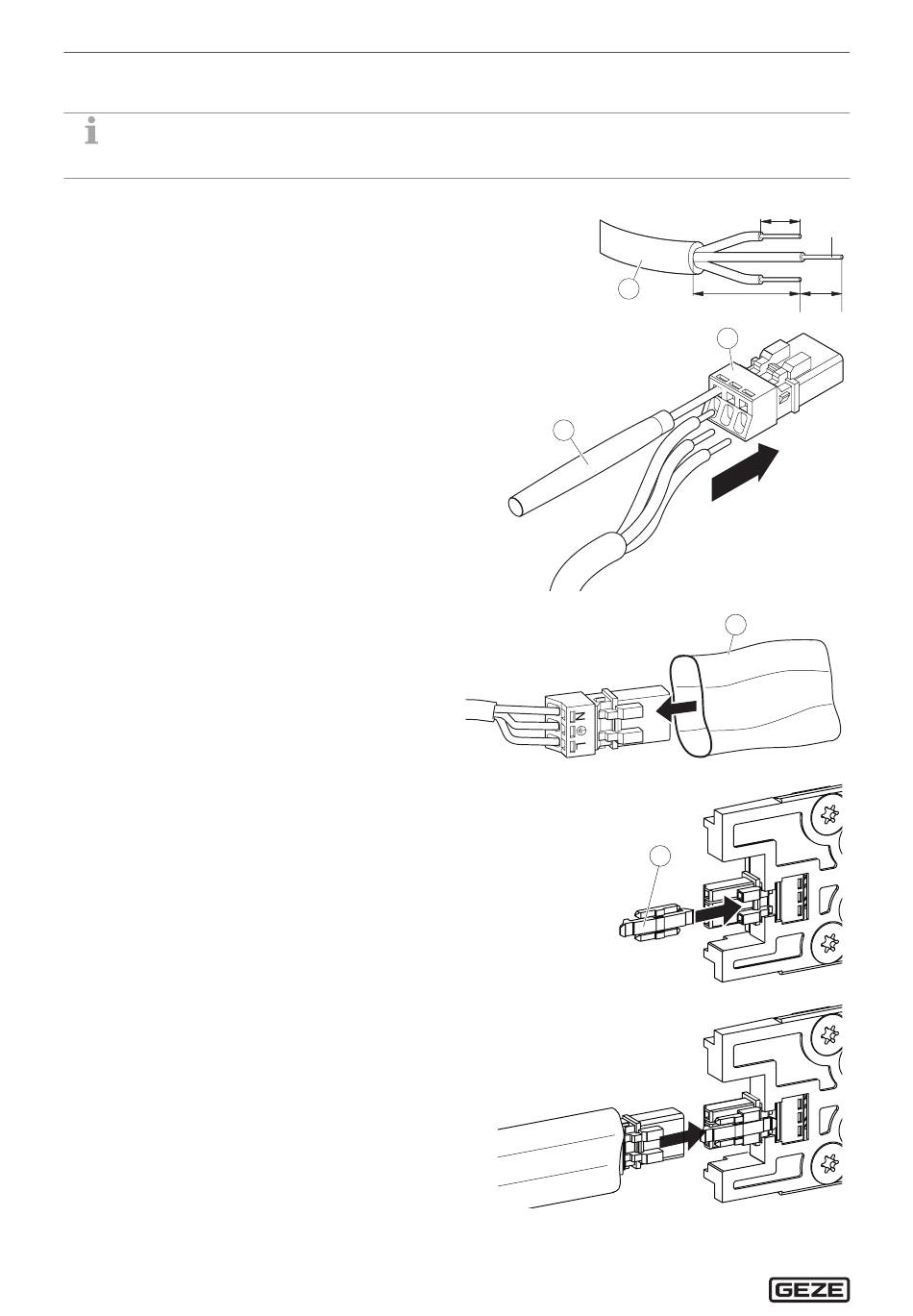

Pelar el cable de red (1).
X
à Longitud de pelado de la envoltura = 40 mm
à Longitud de pelado = 9 mm
à Avance del conductor protector = 8 mm
Introducir el destornillador (2) o similar en la aper-
X
tura del conector (3).
Empujar los conductores en el conector (3).
X
Retirar de nuevo el destornillador (2).
X
Empujar la arandela de goma (4) por el conector
X
y el cable.
Empujar el enganche de bloqueo (5) sobre el
X
conector.
Conectar el conector con el cable de red en la
X
placa de montaje.
52
1
max. 40 mm
3
2
4
5
Powerturn
9 mm
PE
8 mm
