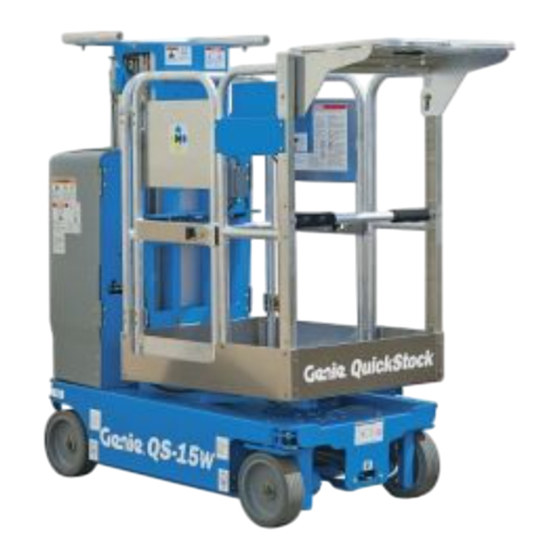

2009 “Genie” es una marca comercial registrada de Internet: http://www.genielift.com Genie Industries en EE. UU. y en otros países. Correo electrónico: techpub@genieind.com Impreso en papel reciclado L Impreso en EE. UU. QS-12W • QS-15W • QS-20W...
Manual del operario Primera edición • Primera impresión Introducción Propietarios, usuarios y operarios: Genie le agradece la elección de nuestra máquina para realizar su trabajo. Nuestra máxima prioridad es la seguridad del usuario, y la mejor manera de conseguirla es uniendo Peligro nuestros esfuerzos.
Introducción Uso previsto Clasificación de riesgos Esta máquina está prevista para la elevación de Genie utiliza símbolos, códigos de colores y personal, junto con sus herramientas y materiales, palabras clave con los siguientes significados: a un lugar de trabajo elevado.
Sólo el personal de mantenimiento debidamente Mantenga la formado debe distancia tener acceso a los Sólo CA puesta a necesaria compartimentos Calce las ruedas Libere los frenos tierra con 3 hilos N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 6
Presión nominal para la toma de aire a la Velocidad del plataforma viento 22 kg Capacidad máxima incluido el ocupante, Capacidad máxima incluido el ocupante herramientas y bandeja QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
50KV to 200KV 4.60 m 200KV to 350KV 6.10 m 350KV to 500KV 7.62 m 500KV to 750KV 10.67 m 750KV to 1000KV 13.72 m 82481 B 97899 82495 133146 82495 B N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 8
QS-12 & QS-15 97871 20 kg 20 kg 227 kg 97871 B GR-12 GR-15 20 kg 20 kg 159 kg 97872 B GR-20 QS-20 97872 82487 114334 82487 C 114334 A 133498 QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
PFPE debido a las normas del lugar de trabajo o de la empresa, debe tenerse en cuenta lo siguiente: Todo el PFPE debe cumplir las normas gubernamentales pertinentes y debe inspeccionarse y utilizarse siguiendo las instrucciones del fabricante. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
No utilice la máquina en caso de tormenta o relámpagos. No utilice la máquina como conexión a tierra (masa) para soldar. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Página 11
Cuando conduzca la máquina en posición replegada a través de terrenos irregulares, suciedad, superficies inestables o resbaladizas, o cerca de socavones y pendientes, extreme las medidas de precaución y conduzca a baja velocidad. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Actúe con especial cuidado cuando transfiera cargas a o de las bandejas para paquetes y los soportes de bicicletas. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Antes de poner en funcionamiento la máquina, baje Antes de soltar los frenos, la máquina deberá la barandilla central de la plataforma o cierre la encontrarse sobre una superficie nivelada o estar puerta de entrada. bien inmovilizada. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Riesgos de dañar los componentes No cargue las baterías con un cargador de más de 24V. No utilice la máquina como conexión a tierra (masa) para soldar. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 16
Peligro de dañar los autorizado. componentes 4 Calce las ruedas. No cargue las baterías con un cargador de más 5 Cargue las baterías. de 24V. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
14 Controles de la plataforma 23 Armario para los manuales 8 Controles desde el suelo 15 Bandeja de trabajo de la documentación 9 Indicador del nivel de aceite 16 Puerta de entrada doble hidráulico N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
3 Cuentahoras máquina entre en funcionamiento, tire del botón rojo de parada de emergencia a la posición de Indica el número de horas que la máquina ha encendido. estado en funcionamiento. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Página 19
3 Botón de selección de la función de desplazamiento 7 Botón de bocina 4 Botón rojo de parada de emergencia 8 Palanca de control proporcional y conmutador de activación de funciones para las funciones de elevación y desplazamiento N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 20
6 Botón de selección de la función se desplazará hacia la dirección señalada por la de elevación flecha amarilla. Presione este botón para activar la función de elevación. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Las inspecciones de mantenimiento programadas deberán encomendarse a técnicos de mantenimiento cualificados, siguiendo las especificaciones del fabricante y los requisitos que aparecen en el manual de responsabilidades. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
❏ Tuercas, pernos y otros elementos de fijación ❏ Puerta, cadena o barandilla de entrada a la plataforma ❏ Poleas y cables secuenciales ❏ Dispositivos antibaches ❏ Bandejas de trabajo y soportes de bicicletas (si existen) QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Resultado: todas las funciones deberán permanecer desactivadas. 7 Tire del botón rojo de parada de emergencia para ponerlo en la posición de encendido. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
20 Mueva lentamente la palanca de control en la dirección indicada por la flecha azul. Resultado: la plataforma deberá elevarse. Los dispositivos antibaches deberán desplegarse. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Página 25
Resultado: al cabo de un segundo, deberá sonar la alarma instalada en la plataforma. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 26
10 x 5 cm. Si la velocidad de desplazamiento con la plataforma elevada supera los 20 cm por segundo, identifique inmediatamente la máquina con una etiqueta distintiva y póngala fuera de servicio. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Es responsabilidad del operario leer y recordar los riesgos inherentes a cada lugar de trabajo. Téngalos presentes y evítelos siempre que ponga en movimiento, prepare o utilice la máquina. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
5 Utilice la máquina solamente con el fin funciones e inspeccionar el lugar de trabajo antes para el que fue diseñada. de utilizar la máquina. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Desnivelada Opción del interruptor de sobrecarga c pivote de resorte d soporte de la bandeja de trabajo Para obtener más información consulte el manual de mantenimiento de Genie correspondiente. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
3 Tire del botón rojo de parada de emergencia para ponerlo en la posición de encendido. Indicador del nivel de la batería Llena Baja Utilice la lectura de los LED de diagnóstico para determinar el nivel de la batería. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Vierta agua indicios de corrosión. destilada hasta la parte inferior del tubo de llenado. No sobrepase el límite. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
No se recomienda remolcar los modelos QS-12W, QS-15W ni QS-20W. Si tuviera que remolcar la máquina, no supere los 3,2 km/h. QS-12W • QS-15W • QS-20W...
Utilice al menos 4 cadenas o correas. Gire la llave de contacto hasta la posición de apagado y extráigala antes de transportar la Ajuste el cordaje para evitar dañar las cadenas. máquina. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Asegúrese de que la capacidad de la grúa, las superficies de carga y las correas o cadenas sean capaces de soportar el peso de la máquina. Consulte el peso de la máquina en la etiqueta de serie. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Indica que se necesitarán herramientas para llevar a cabo este procedimiento. Indica que se necesitarán piezas de repuesto para llevar a cabo este procedimiento. N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
3 Asegúrese de que las barras de sujeción de la batería estén correctamente colocadas. Nota: Para eliminar cualquier indicio de corrosión en los cables y terminales de la batería, añada protectores de terminal y un sellante anticorrosivo. QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Fuente de alimentación 4 baterías, 6V 225AH Controles Proporcionales Salida de CA en la plataforma Estándar Presión hidráulica máxima 207 bares (funciones) N.° de pieza 133495SP QS-12W • QS-15W • QS-20W...
Página 42
Fuente de alimentación 4 baterías, 6V 225AH Controles Proporcionales Salida de CA en la plataforma Estándar Presión hidráulica máxima 207 bares (funciones) QS-12W • QS-15W • QS-20W N.° de pieza 133495SP...
Página 43
Salida de CA en la plataforma Estándar Presión hidráulica máxima 207 bares (funciones) Uno de los principios de Genie es la continua mejora de sus productos. Las especificaciones de nuestros productos están sujetas a cambios sin previo aviso u obligación. N.° de pieza 133495SP...
