2 INSTALLATIE

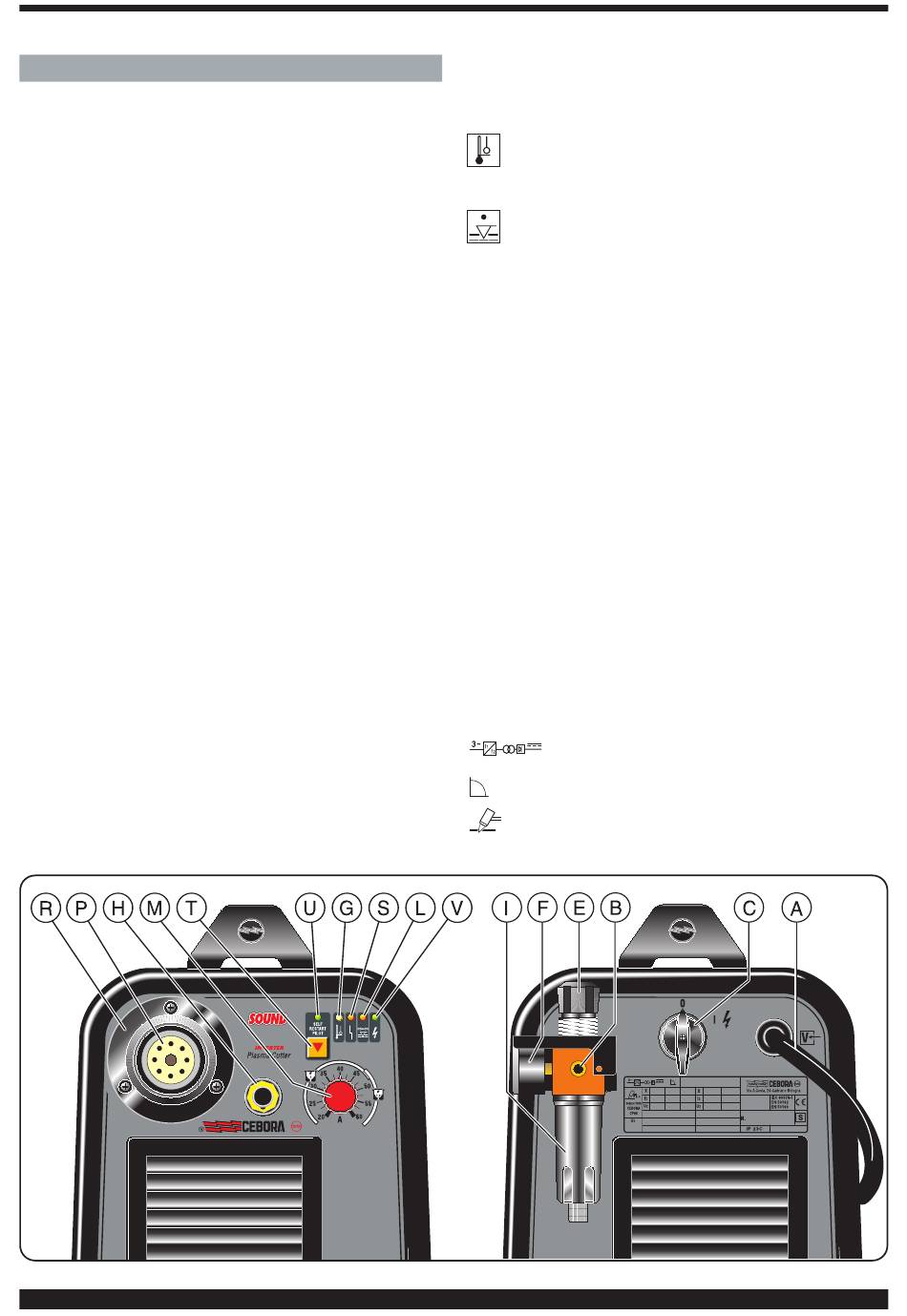

2.1 MONTAGE SNIJTOORTS (Fig. 1)
Na de centraalstekker van de snijtoorts in de bescherming
R te hebben gestoken, moet hij op de verbinding P worden
aangebracht door de ringmoer helemaal aan te draaien om
luchtlekkages die de goede werking van de snijtoorts zou-
den kunnen beschadigen of beïnvloeden, te vermijden.
Zorg ervoor dat er geen beschadigingen in de stroompen
komen en verbuig de pennetjes van de centraalstekker niet.
Een beschadiging in de pen heeft tot gevolg dat hij niet kan
worden afgekoppeld, terwijl een verbogen pende goede
aanbrenging op de centraalaansluiting P niet meer garan-
deert, waardoor de werking van het apparaat verhinderd
wordt.
Zet de bescherming R vast op het paneel met de daarvoor
bestemde schroeven.
2.2 BESCHRIJVING VAN DE OPBOUW VAN HET APPA-
RAAT
A) Voedingskabel
B) luchtaansluiting (schroefdraad 1/4" gas vrouwelijk)
C) Netschakelaar
E) Instelknop druk
F) Manometer
G) Led thermische beveiliging
H) Massakabelaansluiting
I) Vochtafscheider
L) Led onvoldoende luchtdruk.
M) Regelknopvan de snijstroom
P) Centraalaansluiting voor snijtoorts.
R) Veiligheidsbescherming.
S) Led blokkering; gaat branden in omstandigheden
waardoor de machine niet goed kan functioneren.
T) Drukknop voor in- en uitschakeling van de functie
"SELF-RESTART PILOT"
U) Led die gaat branden als de functie "SELF-
RESTART PILOT" actief is
V) Controlelampje netvoeding.
50
2.3 VEILIGHEIDSVOORZIENINGEN
Deze installatie is voorzien van de volgende beveiligingen:
Thermische beveiliging:
1) Deze beveiliging voorkomt overbelasting. De overbe-
lasting wordt aangegeven doordat de led G (zie fig.1)
continu gaat branden.
Luchtdruk beveiliging:
➡ ➡ Deze veiligheid is op de snijtoortsvoeding aangebracht,
en voorkomt dat het apparaat functioneert bij een te
lage luchtdruk. De beveiliging wordt aangegeven doordat
de led L (zie fig.1) gaat branden.
Als led L knipperend gaat branden, wil dat zeggen dat de
druk tijdelijk onder 3,2 ÷ 3,5 bar gedaald is.
Openspanning beveiliging:
Deze zit op de snijtoortskop, en vermijdt dat er gevaarlijke
spanningen op de snijtoorts zijn bij het vervangen van het
mondstuk, de diffusor, de elektrode of de mondstukhouder;
• Verwijderde beveiligingen niet.
• Gebruik uitsluitend originele vervangingsonderdelen.
• Vervang eventuele beschadigde onderdelen van het
apparaat of van de snijtoorts altijd door originele mate-
rialen.
• Laat het apparaat niet zonder omkasting werken. Dit
zou gevaarlijk zijn voor de bediener en de personen die
zich in het werkgebied bevinden, en zou voldoende koe-
ling van het apparaat verhinderen.
2.4 UITLEG VAN DE TECHNISCHE GEGEVENS
IEC 60974.1 Het apparaat is vervaardigd in overeenstem-
IEC 60974.10ming met de volgende normen.
IEC 60974-7
N°. Serienummer.
Moet worden vermeld op elk verzoek met
betrekking tot het apparaat.
Driefasige statische transformator-gelijkrichter.
Neerwaartse curve.
Geschikt voor plasmasnijden.
Fig.1
