Art.Nr.
5904804903
AusgabeNr.
5904804850
Rev.Nr.
03/03/2020

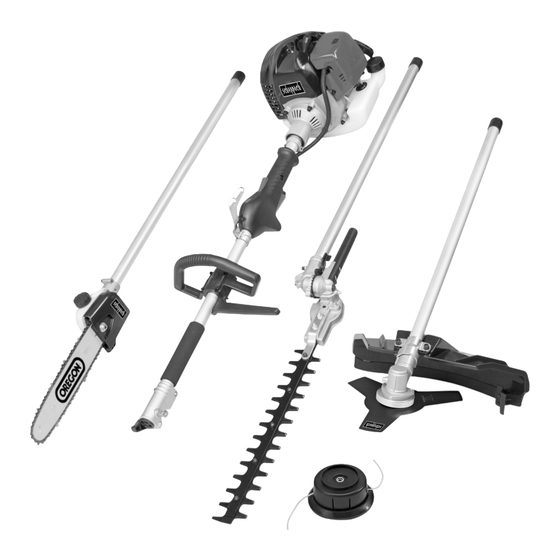

MFH5200-4P
Benzin Multifunktionsgerät
DE
Originalbedienungsanleitung
Petrol multi garden tool
GB
Translation of original instruction manual
Machine thermique multi-outils pour le jardin
FR
Traduction des instructions d'origine
Benzinmultifunktionsenhed
DK
Oversættelse af den originale driftsvejledning
Bensindrivet multiverktyg för trädgårdt
SE
Översättning av den ursprungliga bruksanvisningen
Bensindrevet multiverktøy for hage
NO
Oversettelse fra original bruksanvisning
Benzine multi-tuin gereedschap
NL
Vertaling van de oorspronkelijke gebruiksaanwijzing
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
ACHTUNG!
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!
Read the manual carefully before operating this machine!
ATTENTION! Lire la notice intégralement avant l'utilisation de la machine!
Polttoaineella toimiva monikäyttöinen puutarhatyökalu
FI
Käännös alkuperäisestä käyttöoppaasta
Strumento multifunzione a benzina
IT
Traduzione delle istruzioni originali
Dispositivo multifunción Gasolina
ES
Traducción de las instrucciones originales de funcionamiento
Wielofunkcyjne urządzenie spalinowe
PL
Tłumaczenie oryginału instrukcji obsługi
Bensiini-multifunktsioonseade
EE
Tõlge Originaalkasutusjuhend
Daugiafunkcis benzininis įrenginys
LT
Vertimas originali naudojimo instrukcija
Benzīna daudzfunkcionālā ierīce
LV
Tulkošana no oriģinālā lietošanas instrukcija

Publicidad

Tabla de contenido

Solución de problemas

loading

Resumen de contenidos para Scheppach MFH5200-4P

  • Página 1 Art.Nr. 5904804903 AusgabeNr. 5904804850 Rev.Nr. 03/03/2020 MFH5200-4P Benzin Multifunktionsgerät Polttoaineella toimiva monikäyttöinen puutarhatyökalu Originalbedienungsanleitung Käännös alkuperäisestä käyttöoppaasta Petrol multi garden tool Strumento multifunzione a benzina Translation of original instruction manual Traduzione delle istruzioni originali Machine thermique multi-outils pour le jardin Dispositivo multifunción Gasolina...
