Pasos
1. Mediante un destornillador Phillips n.° 2, afloje los tornillos que fijan la tarjeta vertical de LOM a la tarjeta madre del sistema.
2. Suelte los dos ganchos de plástico azules que sostienen la tarjeta vertical LOM.
3. Sujete la tarjeta vertical LOM por los bordes de cualquiera de los lados y levántela para quitarla del conector en la tarjeta madre del
sistema.
4. Deslice la tarjeta vertical LOM hacia la parte frontal del sistema hasta que los conectores de Ethernet del conector SFP estén libres de
la ranura en la parte posterior del sistema.

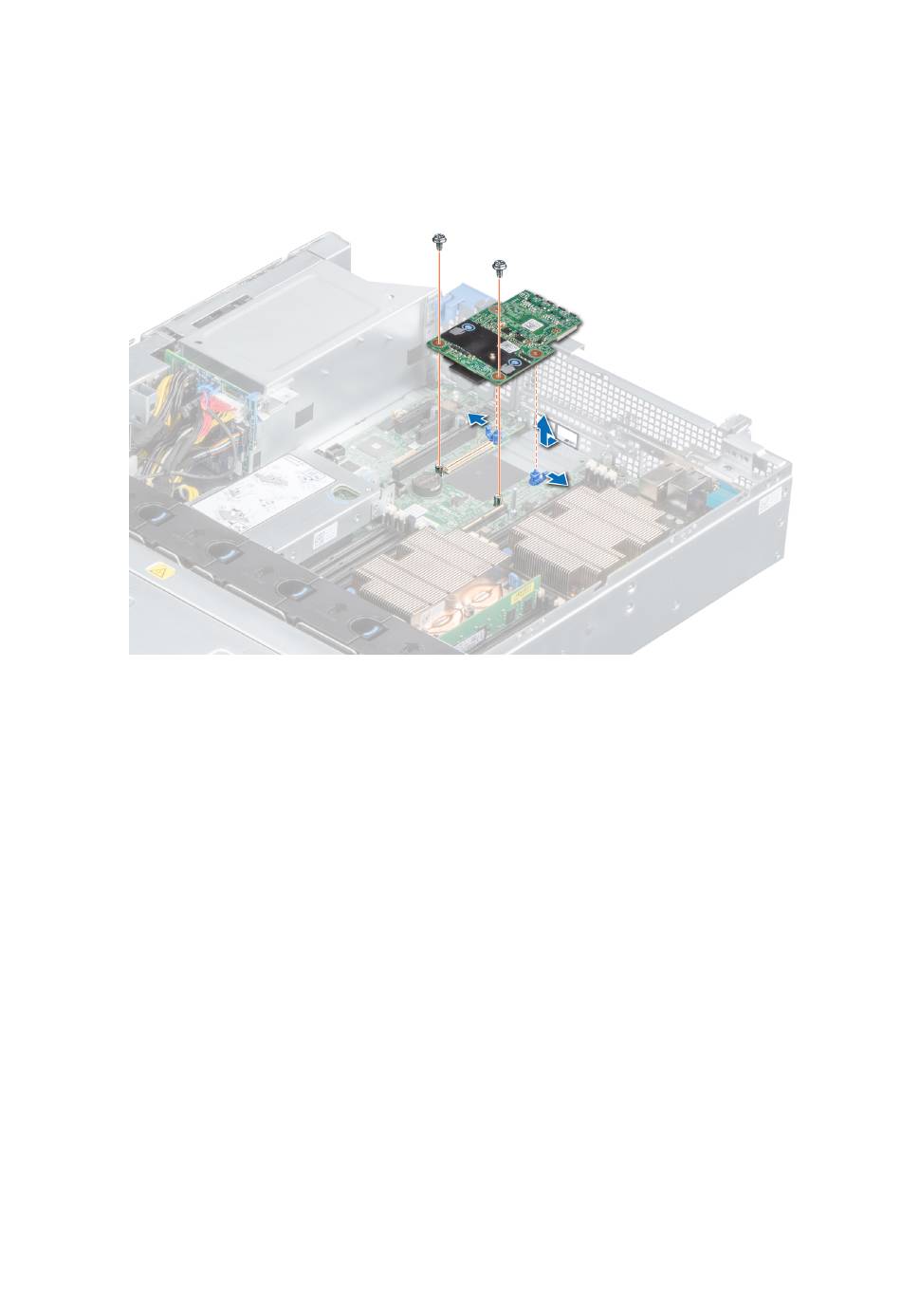

Ilustración 112. Extracción de la tarjeta vertical LOM
Siguientes pasos
Reemplace la tarjeta vertical
Instalación de la tarjeta vertical de LOM
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en la sección
2. Apague el sistema y todos los periféricos conectados.
3. Desconecte el sistema del enchufe eléctrico y desconecte los periféricos.
4. Asegúrese de que todos los cables internos estén colocados correctamente y conectados, y de que no queden herramientas ni piezas
adicionales dentro del sistema.
5.
Abra los compartimientos para
6. Quite las
unidades de suministro de
7. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte Guía de instalación
del riel disponible en https://www.dell.com/poweredgemanuals.
8.
Quite la cubierta del
sistema.
9.
Extraiga la cubierta para
10.
Quite la canastilla para unidades
11.
Quite los soportes
verticales, si están instalados.
Pasos
1. Alinee los conectores de la tarjeta vertical de LOM con la ranura en el sistema.
LOM.
unidad, quite
todas las unidades
energía.
aire.
posterior, si está instalada.
Instrucciones de
seguridad.
y
cierre los compartimientos para unidad.
Instalación y extracción de componentes del sistema
107
