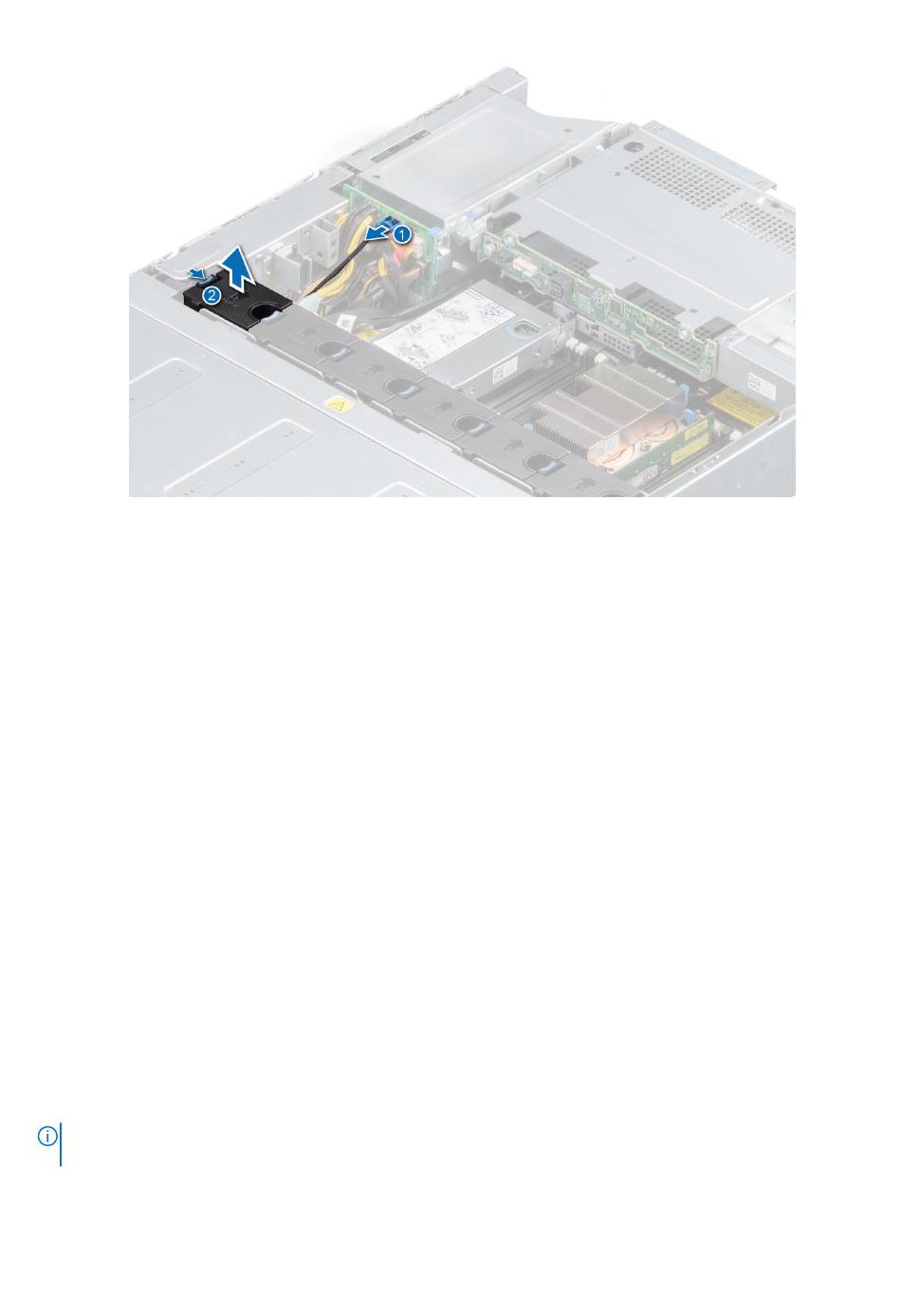

Ilustración 34. Desconexión del cable del ventilador 1 del conector de la PIB
Siguientes pasos
Vuelva a colocar los ventiladores de refrigeración.
Instalación del ventilador de refrigeración
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en la sección
2. Apague el sistema y todos los periféricos conectados.
3. Desconecte el sistema del enchufe eléctrico y desconecte los periféricos.
4. Asegúrese de que todos los cables internos estén colocados correctamente y conectados, y de que no queden herramientas ni piezas
adicionales dentro del sistema.
5.
Abra los compartimientos para
6. Quite las
unidades de suministro de
7. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte Guía de instalación
del riel disponible en https://www.dell.com/poweredgemanuals.
8.
Quite la cubierta del
sistema.
9.
Extraiga la cubierta para
10.
Quite el soporte vertical para PERC
11. Mueva los cables para poder acceder al conector del cable del ventilador de refrigeración de la placa base.
Pasos
1. Baje el ventilador de enfriamiento hacia la canastilla del ventilador hasta que la lengüeta de seguridad azul encaje en su lugar.
2. Pase el cable por las lengüetas de seguridad del cable.
3. Conecte el cable de alimentación al conector de la tarjeta madre del sistema.
NOTA:
Si instala el ventilador de enfriamiento 1, conecte el conector del cable del ventilador a la placa intercaladora de
alimentación (PIB).
36
Instalación y extracción de componentes del sistema
unidad, quite
todas las unidades
energía.
aire.
interno.
Instrucciones de
seguridad.
y
cierre los compartimientos para unidad.
